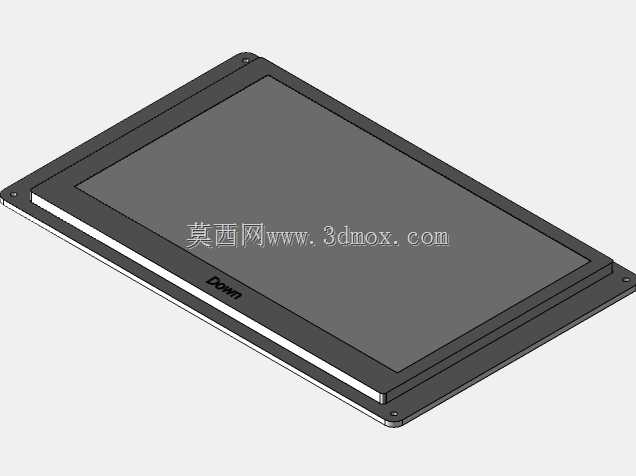

NEXTION串口触控显示屏结构设计

这款触控显示模块在工业控制、小型智能设备、嵌入式交互终端场景中应用十分广泛，作为人机交互的核心载体，它承担着参数显示、指令输入、状态反馈的核心作用，不管是小型自动化设备的操作面板，还是智能家居的控制终端，亦或是教学实验装置的交互界面，都能看到这类模块的身影。从结构设计层面来看，整个模块采用板屏一体化的叠层设计，上层是触控显示玻璃层，中层是液晶显示衬板，下层是驱动控制PCB板，三层结构通过定位卡扣与双面胶贴合固定，边缘做了齐平处理，不会出现层间错位的问题，能有效避免装配时的刮蹭损伤。PCB板采用蓝色阻焊层设计，四个角预留了标准安装孔位，孔位做了金属化包边处理，既可以通过铜柱配合螺丝完成嵌入式安装，也能直接卡在预先开好的面板卡槽中，安装边界的公差控制在0.2mm以内，能适配大部分通用面板的开孔尺寸，不需要额外做结构修模。模块侧边预留了串口通讯排针的焊接位置，排针位置距离板边有3mm的安全距离，焊接排针后不会和安装面板的侧壁产生干涉，通讯接口采用标准TTL串口定义，能直接和市面上主流的单片机、PLC控制板完成接线，不需要额外做电平转换电路。设计过程中重点考虑了工业场景的抗干扰需求，PCB板上的驱动芯片做了铺地屏蔽处理，屏幕FPC排线的位置加了泡棉压条，既能固定排线避免震动松脱，也能减少外部电磁信号对显示信号的干扰。屏幕的可视区域做了边框收窄处理，在有限的外形尺寸下尽可能扩大显示面积，触控层采用电阻式触控方案，戴工业手套也能完成精准操作，适配车间现场的操作需求。模块整体厚度控制在8mm以内，不会占用过多的设备内部空间，对于内部空间紧凑的小型设备来说十分友好，背部的驱动元件全部采用贴片封装，最高元件高度不超过2mm，背部和设备内部其他结构件之间只需要预留2mm的安全间隙即可，不需要额外做避让槽设计。从装配逻辑来看，整个模块的组装不需要复杂的工装，只需要按照层叠顺序依次贴合屏幕、固定PCB、焊接接口即可完成组装，生产装配的效率很高，后期维护时也可以单独更换触控层或者显示层，不需要整体报废模块，能有效降低后期的维护成本。在结构强度方面，PCB板采用1.6mm厚度的FR4板材，安装孔位周边做了加宽铜皮处理，螺丝锁紧时不会出现板边开裂的问题，屏幕表面覆盖了一层硬质保护膜，能抵御日常操作中的轻微刮擦，适合工业现场的复杂使用环境。
