重型货物手动升降搬运推车结构设计

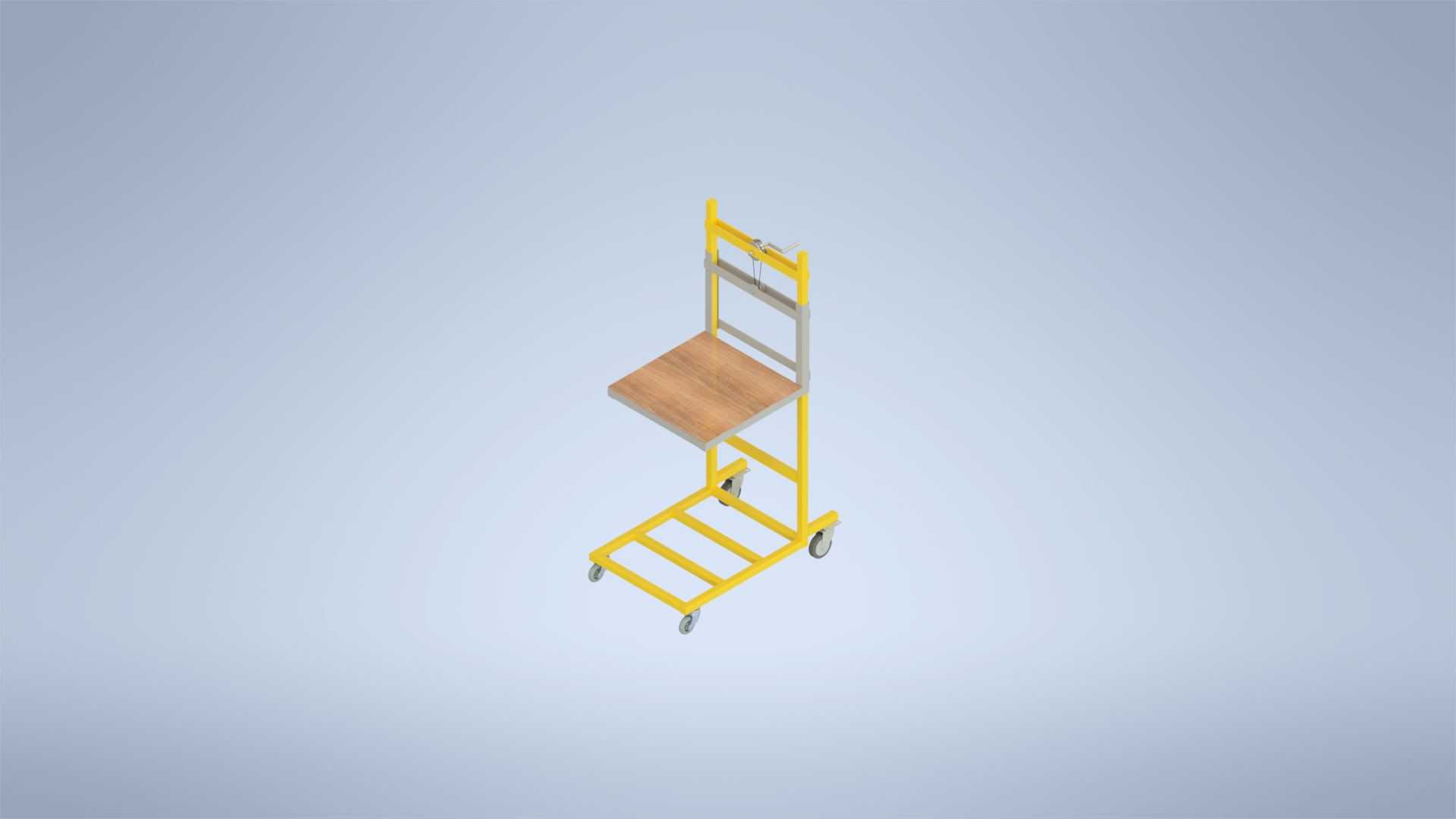

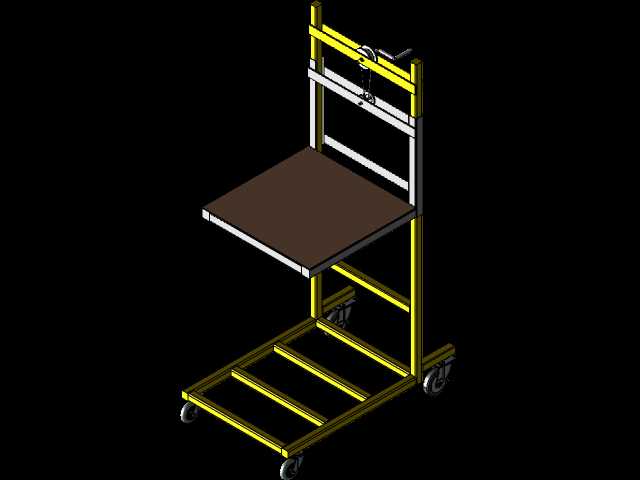

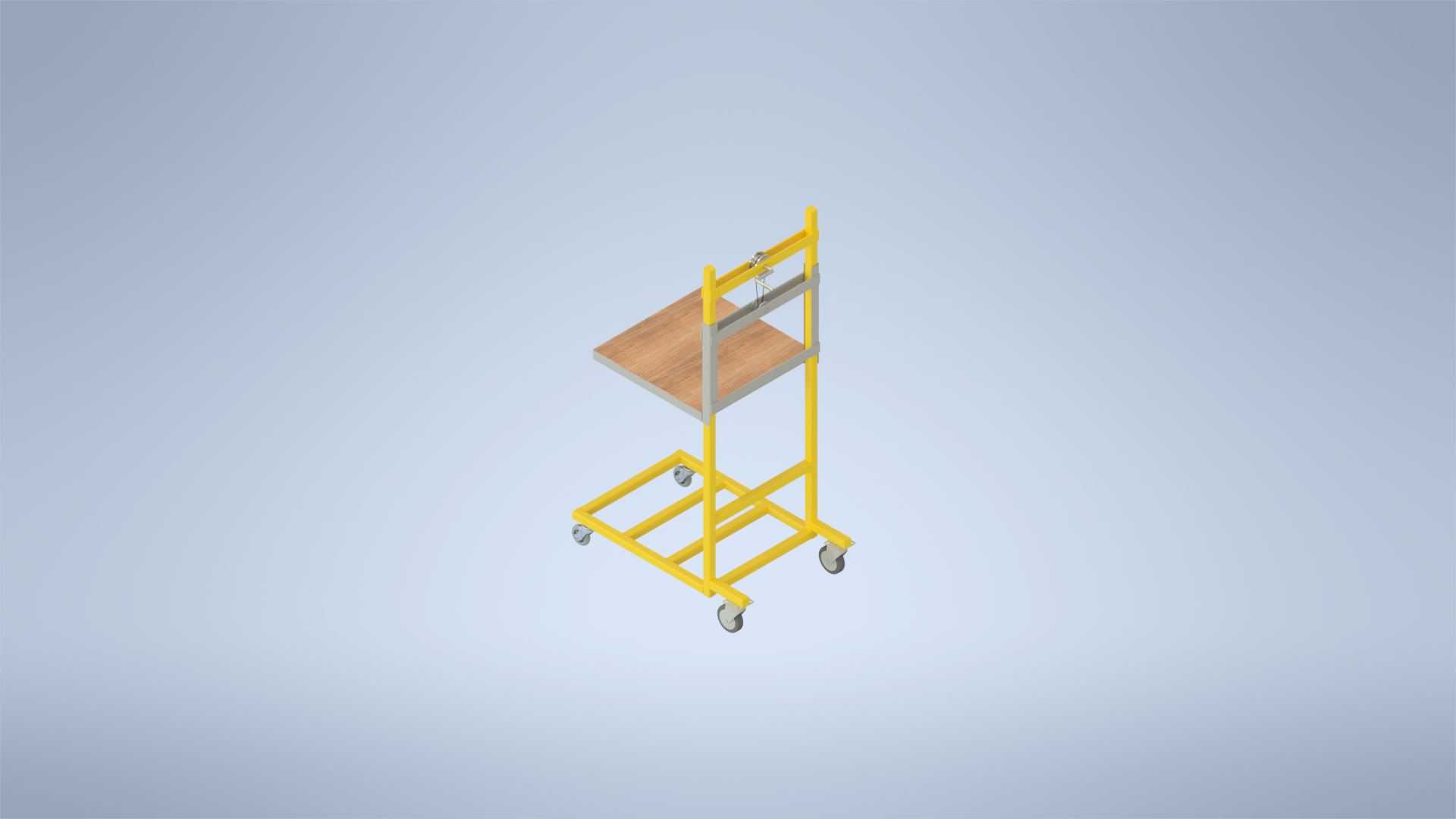

　　这款手动升降搬运推车的设计，核心瞄准车间零散重型物料的短距离转运、货架中层货物取放这类场景，很多机加工车间的边角料转运、装配工位的重型工件周转、仓储区离地1.5米以内的货位取放，用大型叉车灵活性不足，用普通平板车又需要人工搬抬重物，这款设备刚好填补了这个使用场景的空白。从结构设计来看，整体采用立式门架加底部承托框架的布局，门架使用薄壁矩形钢管焊接成型，兼顾结构刚性与整体自重控制，避免设备过重导致推行费力，底部承托框架采用阶梯式踏杆结构，既可以在货叉降到最低位置时承托托盘类载具，也能直接放置无托盘的箱装重型工件，省去额外适配托盘的成本。升降结构采用手动液压驱动配合链条传动的方案，操作时无需外接电源，在无供电的临时作业区、

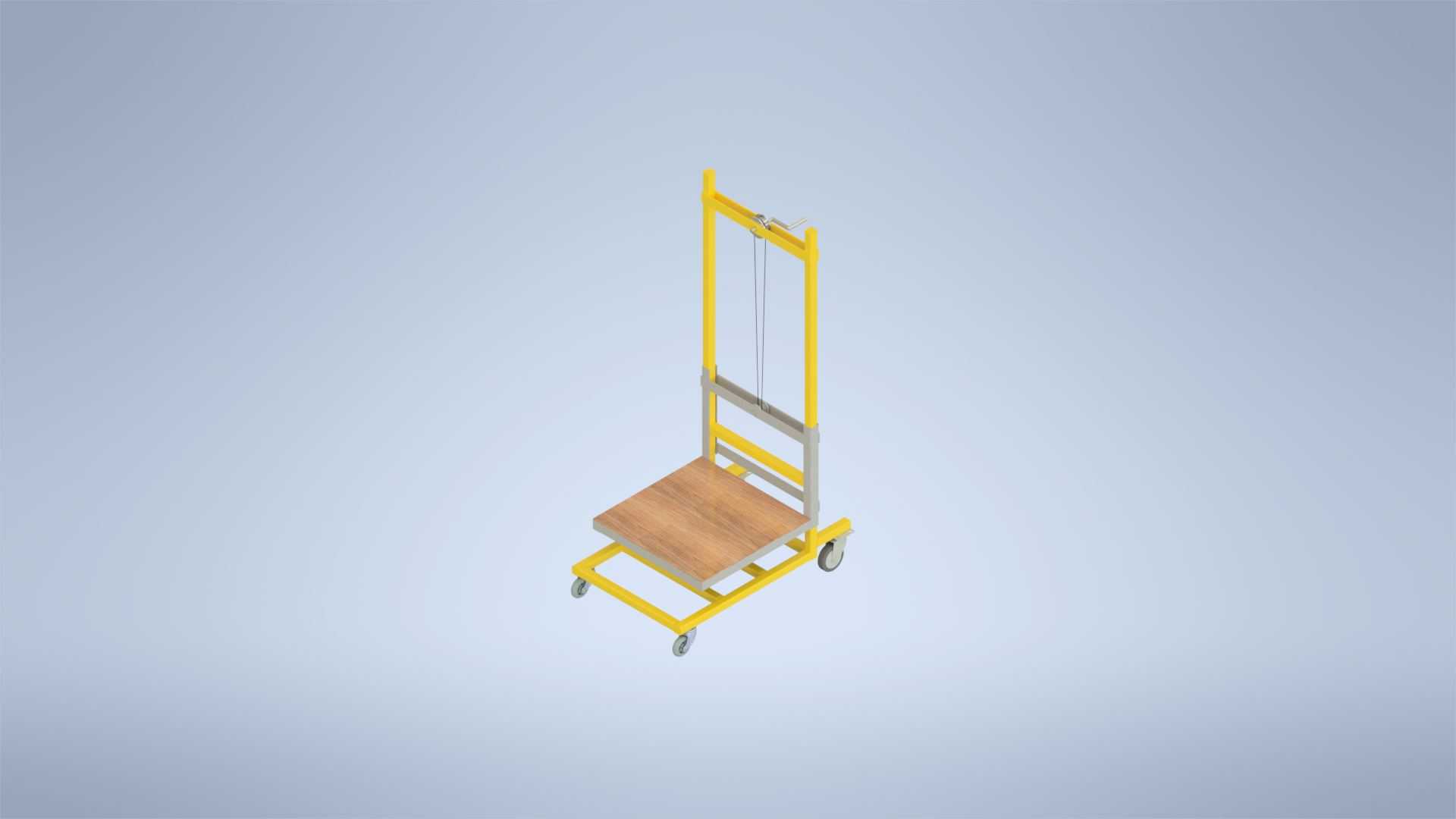

　　户外堆场也能正常使用，升降行程覆盖从地面到1.2米左右的高度范围，刚好匹配多数车间工作台、中层仓储货架的高度，作业人员无需弯腰搬抬重物，也不用攀爬梯子取放高处货物，能有效降低作业过程中的腰部损伤、高空坠落风险。载物平台采用实木层板搭配金属包边的设计，相比全金属平台，木质表面的摩擦系数更高，放置表面光滑的金属工件、包装箱时不容易出现滑移，同时木质层板有一定的缓冲性能，转运精度较高的加工件时，能避免金属硬接触导致的工件表面磕碰划伤。行走轮采用四个万向脚轮布局，其中两个带刹车锁定结构，在升降作业时可以踩下刹车锁定轮体，避免作业过程中设备滑移引发安全隐患，脚轮的轮面采用聚氨酯材质，在车间环氧地坪、水泥地面上推行时阻力小，不会刮伤地坪表面，

　　同时具备一定的减震效果，转运易碎类加工件时能减少颠簸震动。设计过程中重点控制了设备的整体宽度，整体外宽控制在0.6米以内，能顺利通过车间0.7米宽的常规通道、仓储区的货架间过道，在空间狭窄的作业区域也能灵活转向，不会出现卡滞问题。门架后侧设置有高度可调的推行扶手，不同身高的作业人员都能调整到舒适的推行高度，长时间推行作业不容易产生手臂疲劳。底部承托框架的离地间隙控制在100毫米左右，既能顺利通过车间地面的小型障碍物、电缆沟盖板台阶，也不会因为离地间隙过高导致整体重心上移，满载升降时的稳定性更好。在安装边界方面，这款设备属于一体式焊接组装结构，出厂时仅需要将脚轮、载物平台、扶手进行简单螺栓紧固即可投入使用，不需要复杂的现场安装调试，

　　也不需要固定安装基础，能根据作业需求随时转移作业位置，没有固定的安装占地要求，闲置时可以靠在车间墙角放置，占用空间不足0.3平方米，不会过多占用车间宝贵的作业空间。结构受力方面，门架的立柱做了加厚处理，升降滑块采用尼龙材质，滑动过程中噪音小，磨损后更换成本低，额定承载范围内反复升降作业不会出现门架变形、滑块卡滞的问题，日常维护仅需要定期在升降链条、滑块接触面涂抹少量润滑脂即可，维护成本极低，适合中小机加工企业、仓储网点、维修车间这类没有专门设备维护团队的场景使用。相比全电动的升降搬运设备，这款手动结构的设备没有电池、电机这类易损电气部件，故障率更低，购置成本也仅为电动同类设备的五分之一左右，对于日作业频次不高、单次转运距离在50米以内的作业场景，性价比优势非常明显。
