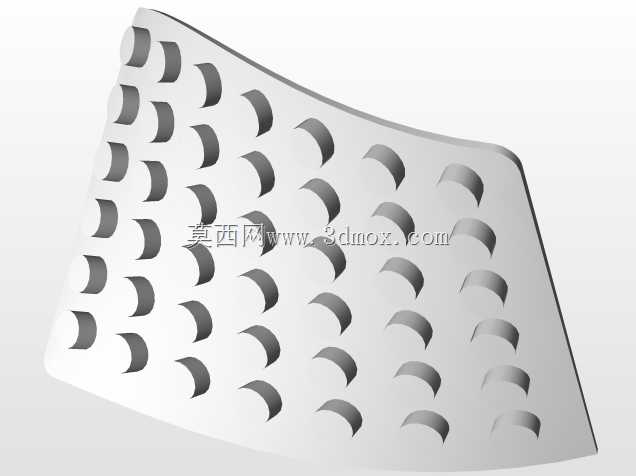

带弧形凹孔弯曲冲孔网板结构设计

这款曲面冲孔构件的设计，最初是为了解决食品加工生产线中物料分级筛分环节的卡料问题——常规平面冲孔筛网在处理带弧度的果蔬类物料时，平直孔壁容易卡滞物料边角，且平面网板在弧形输送轨道上安装时需要额外压型，容易出现孔位变形、安装贴合度差的问题。设计时先确定整体弯曲曲率，匹配现有弧形输送溜槽的安装弧度，安装边界预留15mm的无孔压边，用于螺栓固定时的压紧面，避免冲孔区域受力出现板面翘曲。孔型选择内凹弧形结构，而非传统直壁圆孔，每个凹孔的弧面与板面弯曲方向形成顺向导流角度，物料滑落时能顺着弧面滑过孔位，不会出现直角卡滞的情况，同时凹孔的冲压深度控制在板厚的1.2倍，既保证筛分通透率，又不会因为冲压过深导致板面弯折处出现应力开裂。从功能特性来看，这种曲面冲孔板除了用于食品筛分场景，还可适配在通风除尘设备的弧形出风口处，作为导流均风板使用，弧形凹孔能打散直吹气流，降低出风口的风噪，同时阻挡大体积杂物进入风道。设计过程中先通过曲面展平计算确定平板状态下的孔位排布，避免弯曲后孔位间距出现不均匀偏差，每个孔位的排布采用错列布局，相比直排布局能提升12%左右的有效开孔率，同时保证板面整体的结构强度，弯曲后不会因为孔位集中出现局部刚度不足的问题。安装时两侧压边开设长圆孔，可适配安装位置的±3mm公差调整，不需要现场二次扩孔，板边做R2圆角处理，避免安装作业时划伤操作人员。实际工况验证中，这种弧形凹孔的曲面冲孔板在处理含水率18%左右的颗粒物料时，堵孔率比普通平面圆孔筛板降低60%以上，曲面结构不需要额外加装导流板就能实现物料的匀速滑落，减少了筛分环节的物料堆积问题。针对不同使用场景，可调整板厚与凹孔深度，用于物料输送的承托板时可适当增加板厚提升承重能力，用于声学降噪场景时可缩小凹孔间距提升吸音效果，整体结构不需要额外焊接加强筋，依靠自身曲面弧度与孔型的结构加强就能满足常规工况的刚度要求，减少了后续加工的工序成本。
