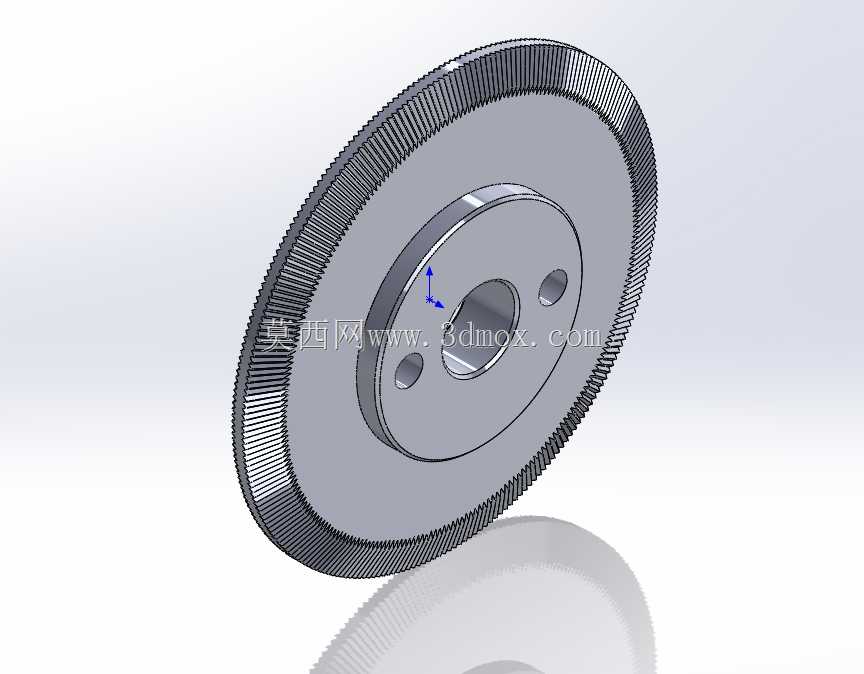

精密库恩林齿形传动零件结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:251413
  • 精密库恩林齿形传动零件结构设计

做精密传动结构设计快十年,这类细齿距的盘形传动件,大多用在对传动回差控制要求极高的工位,比如光学检测设备的角度微调机构、小型精密回转工作台的分度传动链,还有实验室小型精密试验台的进给传动环节,和普通渐开线圆柱齿轮不同,这类齿形的啮合重合度更高,传动过程中齿面接触的滑移量更小,能在小模数传动场景下把传动噪音压到极低水平,同时保证长期运行的齿面磨损均匀性。

设计这类盘形传动件的时候,首先要卡的是安装边界,中心轴孔的公差要匹配配套传动轴的配合等级,一般选H7/k6的过渡配合,保证传动过程中不会出现轴孔间隙带来的回转空程,端面上的两个对称安装小孔,是用来和轴端的压盖做锁紧定位的,孔位的分度误差要控制在0.02mm以内,避免安装后出现齿圈径向跳动超差的问题。齿圈部分的齿向公差要根据实际传动负载调整,轻载高精度场景下齿向公差选7级精度,齿顶圆和安装轴孔的同轴度要控制在0.01mm以内,不然啮合时会出现单边齿面受力过大,长期运行容易出现齿面点蚀甚至断齿的问题。

从结构布局来看,这类盘形件采用辐板式减重结构,轮毂部分的厚度要根据传递的额定扭矩核算,保证键槽侧壁的挤压应力在材料许用范围内,齿圈部分的宽度要和配对啮合的齿轮齿宽匹配,一般比配对件宽1-2mm,避免安装轴向窜动导致啮合接触面积不足。实际选型的时候要注意,这类细齿传动件不适合大扭矩重载传动场景,它的优势是小负载下的高精度回转传动,安装时要保证两啮合轴的平行度误差在允许范围内,不然会出现齿端啮合卡滞,运行阻力骤增的问题。建模过程中齿形的生成要严格按照啮合参数推导,不能用近似齿形替代,不然实际加工出来的零件啮合时会出现干涉,无法正常装配运行,齿根部分的过渡圆角要按标准做圆滑处理,避免应力集中导致的齿根断裂问题,端面的所有锐边都要做倒钝处理,避免安装调试过程中划伤操作人员,也能减少热处理过程中的应力集中风险。
