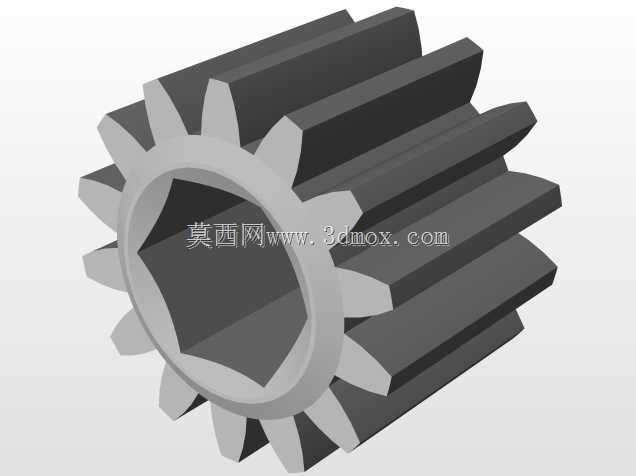

内花键直齿圆柱传动齿轮结构

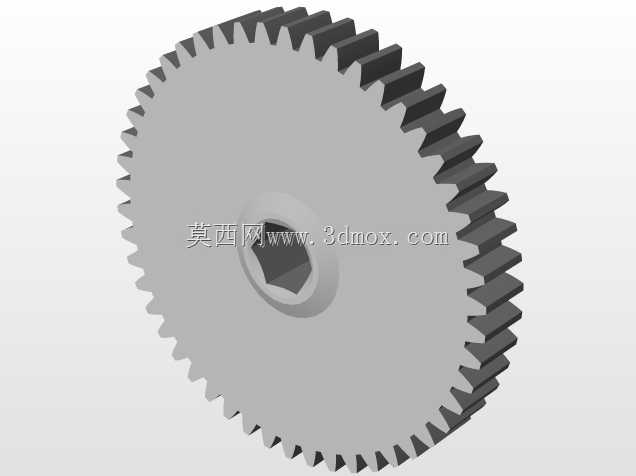

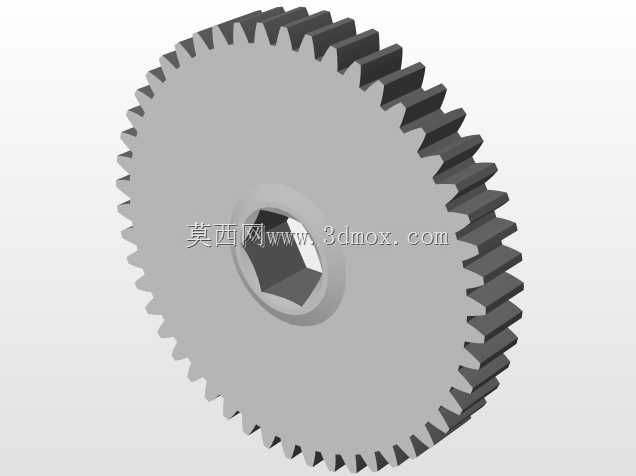

这款内花键直齿圆柱齿轮，在中小载荷的定轴传动场景中应用十分广泛，常见于小型农机传动箱、轻工设备的动力传递单元、自动化输送线的驱动模组中，主要承担平行轴间的旋转动力传输，依靠轮齿的连续啮合将输入轴的扭矩稳定传递至下游执行构件。区别于普通平键连接的直齿轮，这款齿轮采用内六角花键孔作为安装接口，安装时无需额外加工键槽，配合对应外花键的轴类零件即可实现周向固定，能承受更大的冲击载荷，同时对中性更好，高速运转时的偏摆量更小，适合启停频繁、正反转切换较多的传动工况。从设计逻辑来看，轮齿采用标准渐开线齿形，齿顶修缘处理能有效降低啮合瞬间的刚性冲击，减少运转过程中的噪音与齿面磨损，齿宽经过载荷校核，在满足额定扭矩传递要求的前提下控制了轴向尺寸，避免不必要的空间占用。内花键的定心方式采用齿侧定心，花键齿的公差配合选用过渡配合等级，既保证安装时的便捷性，又能控制运转时的回程间隙，避免传动过程中出现旷量。安装边界方面，齿轮的齿顶圆、齿根圆尺寸经过严格控制，啮合侧隙符合通用传动件的公差要求，装配时需保证两啮合齿轮的轴线平行度误差在允许范围内，齿面接触斑点沿齿高、齿长方向的占比符合传动精度要求，避免出现偏载导致的轮齿过早失效。实际选型应用时，可根据传动比要求匹配对应齿数的啮合齿轮，根据输入转速、传递扭矩核算轮齿的接触强度与弯曲强度，确认润滑方式适配工况，这款齿轮采用脂润滑即可满足常规转速下的使用需求，若应用在转速较高的场景可搭配油浴润滑结构。轮齿的端面做了倒角处理，既方便装配时的啮合导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或配合零件。内花键孔的入口处做了导向倒角，安装时可快速对准轴端花键，减少装配对位的时间成本，花键的有效啮合长度与轴端花键长度匹配，保证扭矩传递时的受力均匀，避免局部应力集中导致的花键磨损或断裂。
