交错轴斜齿啮合传动副结构设计

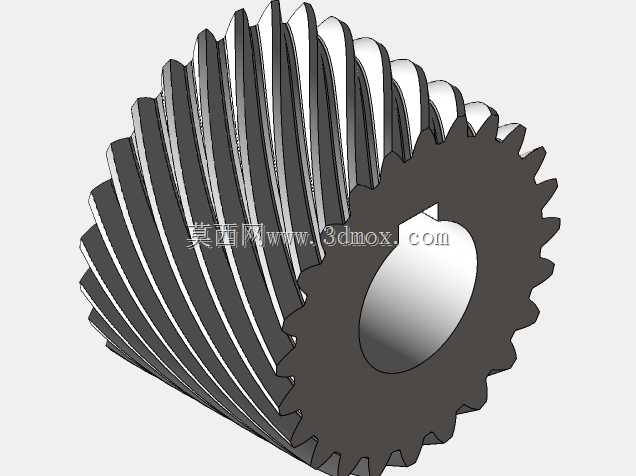

这套交错轴螺旋啮合传动结构，主要用于两轴线空间交错、无法实现平行或相交轴传动的设备场景，常见于纺织机械的导纱传动机构、小型精密机床的进给交错传动单元、食品包装设备的分路动力传递工位，能在紧凑的安装空间内完成非共面轴系的动力换向传递，相比蜗轮蜗杆传动具备更高的传动效率，相比锥齿轮传动对安装轴的交角误差容忍度更高，适合中低速、轻载的精密传动工位使用。从结构设计逻辑来看，两个啮合件分别采用不同旋向的螺旋齿形，齿面沿螺旋线方向连续接触，啮合过程中不存在直齿轮传动的突然啮入啮出冲击，传动噪音更低，运行平稳性更好。设计时首先根据传动比要求确定两个齿件的齿数，再结合交错轴的夹角计算各自的螺旋角，保证齿面啮合时的法向模数一致，避免出现齿面卡滞或侧隙过大的问题；齿部的螺旋升角经过匹配计算，确保啮合接触区落在齿面中部，减少偏载带来的齿面磨损。安装边界方面，两个齿件的轴孔分别对应各自的支撑轴系，轴孔内可加装键槽实现周向固定，齿件的端面到安装基准面的距离预留了轴承安装与密封件的布置空间，齿顶圆尺寸经过校核，不会在运转过程中与周边的机架护板产生运动干涉。齿形加工时需注意螺旋角的加工精度，若螺旋角偏差过大，会导致啮合接触区偏移到齿端，大幅缩短齿件使用寿命；齿面的粗糙度控制在合理区间，既可以减少运转时的摩擦损耗，也能避免齿面过早出现点蚀失效。实际选型应用时，需根据传递的扭矩大小校核齿根弯曲强度与齿面接触强度，匹配对应的齿件材料与热处理工艺，轻载工位可采用工程塑料材质降低运行噪音，重载工位则需采用合金钢渗碳淬火处理提升承载能力。这套结构的优势在于可以灵活调整两轴的空间交错角度，不需要额外增加换向齿轮组就能实现动力的空间传递，能有效压缩设备内部的传动结构占用空间，在小型自动化设备的紧凑布局场景中具备很高的应用价值。
