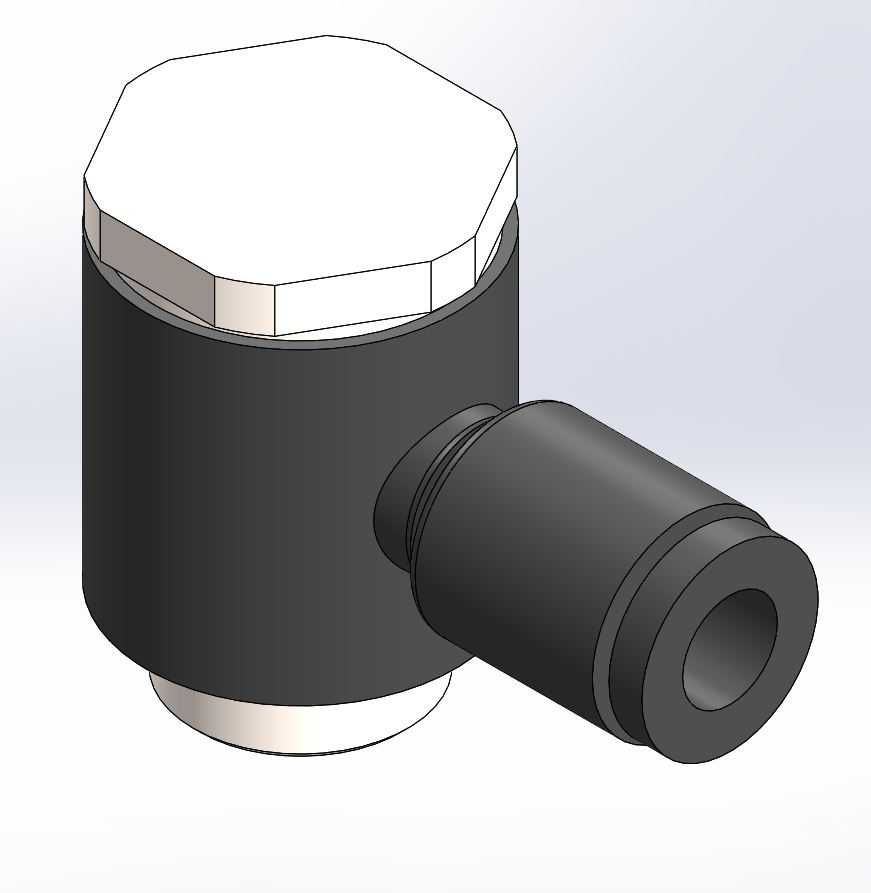

等长圆筒形气动快插直角接头结构

该款直角式气动快插接头，主要面向气动控制回路的管路转向连接场景，在自动化生产线气动排布、小型气动设备气路搭建、工装夹具气路连接等工况中广泛使用，能够在有限安装空间内完成90度方向的管路转向，避免管路弯折造成的气阻增大、管路折损漏气等问题。接头主体采用等长圆筒形结构设计，上部为外六角拧紧受力段，六角对边尺寸适配常规开口扳手、活动扳手的夹持范围，安装时可直接施加标准扭矩完成螺纹端的紧固，无需额外定制工装，适配现场装配的通用工具条件。侧部为快插接口端，内部集成了管夹、密封圈、定位卡环结构，接入对应外径的气动软管时，仅需将软管插至接口底部定位面，内部卡环即可自动卡紧软管外壁，密封圈完成径向密封，无需额外缠绕密封带或涂抹密封胶，拆卸时仅需按压接口端部的释放压环即可拔出软管，可反复拆装使用，适配现场气路调试、管路改向的频繁操作需求。下部为G1/8直管螺纹连接端，螺纹精度满足气动管路密封要求，可直接对接阀体、气缸、气路板等元件的对应内螺纹接口，螺纹根部预留有密封垫片安装位，可搭配组合密封垫片完成端面密封，避免螺纹配合处的微泄漏问题。设计过程中优先考虑了安装边界的控制，主体圆筒外径与侧部快插接口外径保持协调比例，安装后六角段顶部与相邻元件的预留间隙不小于3mm，侧部快插接口的轴线与下部螺纹轴线垂直相交，转向后管路的走向不会与相邻接头、安装板产生干涉，在密集排布的气路安装板上使用时，相邻接头的最小中心距可控制在18mm以内，能够有效节省安装空间。接头的流道内部采用圆弧过渡设计，转向处无直角突变流道，压缩空气通过时的局部压力损失控制在5%以内，不会因为流道突变造成气流紊流、压力波动等问题，可稳定适配0-1MPa工作压力范围内的气动回路，满足常规气动执行元件的供气稳定性要求。外部结构无尖锐棱角，所有边角均做了R0.5以上的倒圆处理，安装操作时不会划伤操作人员手部，也不会割伤相邻的气动软管外壁。整体结构的壁厚经过强度校核，在1.5倍额定工作压力下无变形、开裂问题，可长期在车间常温环境下稳定工作，适配绝大多数工业气动系统的连接需求。
