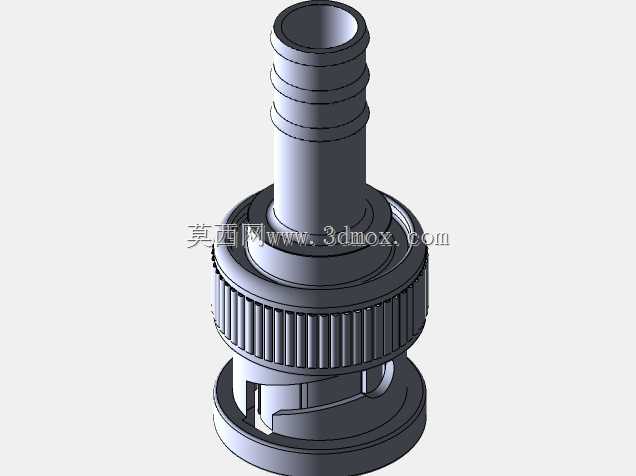

公头BNC射频同轴连接接头结构

这款公头BNC连接器是射频信号传输链路里的基础连接部件，日常在监控安防布线、实验室测试仪器、早期以太网组网、业余无线电设备里都能见到它的身影，核心作用是实现同轴电缆与设备端口的快速插拔连接，保证高频信号传输过程中的阻抗连续性，减少信号反射与衰减。从结构设计来看，接头尾部采用宝塔式竹节倒刺结构，适配对应线径的同轴电缆，装配时将电缆外绝缘层剥除后，芯线接入中心接触件，屏蔽层翻折后与接头金属外壳压接，竹节结构可以卡紧电缆内护套，避免拉扯时线缆松脱，保证连接后的抗拉强度。中部的滚花螺套是操作握持部位，表面的直纹滚花完全是从实际操作场景出发设计的，不管是徒手插拔锁紧，还是在狭小布线空间里戴薄操作手套作业，都能提供足够的摩擦力，不会出现打滑拧不动的情况。接头前端的卡口锁紧结构是BNC接头的标志性设计，区别于螺纹连接的接头，它采用卡销旋入卡槽的锁紧方式，对准设备母座上的定位缺口插入后，顺时针旋转小半圈就能完成锁紧，不需要多圈拧动，在需要频繁插拔测试的场景下，操作效率远高于螺纹式同轴接头，同时卡槽的限位结构可以保证连接到位后不会因为轻微拉扯、设备振动出现松脱，保证信号连接的稳定性。从安装边界来看，接头整体为回转体结构，最大外径集中在中部滚花环位置，尾部竹节段外径逐段递减，适配线缆端的弯曲半径要求，前端插接段的尺寸严格匹配通用BNC母座的接口标准，保证不同厂商生产的同规格接头都能实现互配，中心接触件采用插针结构，与母座插孔配合时的接触压力经过设计校核，既不会因为插拔力过大导致操作困难，也不会因为接触压力不足导致接触电阻增大、信号传输损耗升高。接头内部的绝缘介质段承担着固定中心插针、保证内外导体同轴度的作用，设计时严格控制50欧姆（或对应75欧姆规格）的特性阻抗，介质段的台阶结构可以避免装配时出现错位，保证阻抗连续。在实际工程布线中，这类接头的金属外壳全程包裹线缆屏蔽层与连接部位，能够提供良好的电磁屏蔽效果，减少外界电磁干扰对传输信号的影响，同时也避免内部信号向外辐射干扰周边其他电子设备，在高频信号传输场景下，这种连续屏蔽结构是保证信号质量的关键设计点。
