农用液压调节推板式平地装置

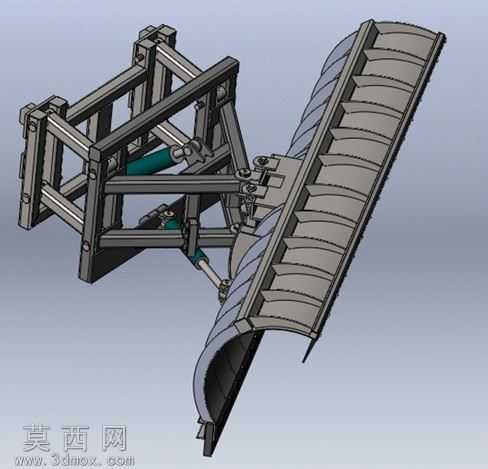

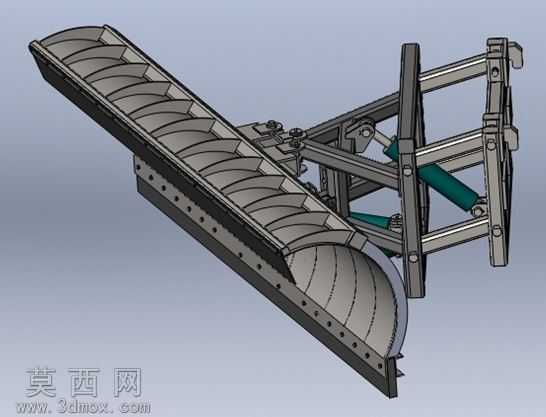

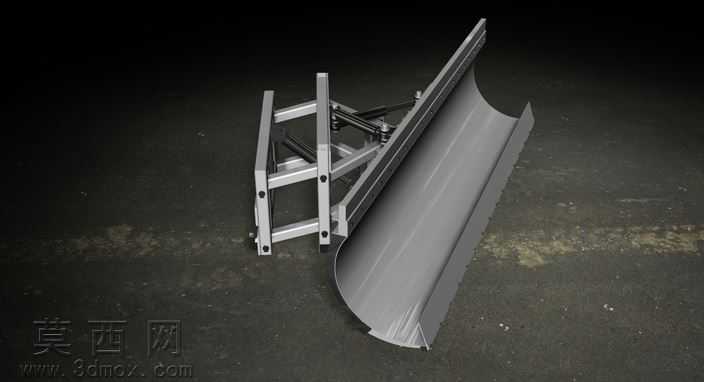

本作品为农用挂接式平地作业装置三维模型，整体采用自顶向下的参数化建模思路完成搭建，建模过程中严格遵循机械设计的公差配合规范，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件装配关系准确无干涉。模型主体分为挂接机架、液压驱动组件、弧形推土铲板三大核心模块，挂接机架采用方管型材拼接的桁架式结构，建模时通过拉伸、切除、阵列等基础特征完成型材主体搭建，对焊接节点处做了圆角过渡处理，还原真实焊接构件的工艺细节，机架上预留了标准三点悬挂挂接点位，可适配多数农用拖拉机的后悬挂接口。液压驱动组件包含两组对称布置的液压油缸、铰接销轴与连接耳板，建模时还原了油缸的缸筒、活塞杆、铰接端盖等细节结构，通过装配约束将油缸两端分别与机架、推铲支架铰接，可直观模拟液压驱动下推铲的角度调节、俯仰摆动动作，清晰展示装置的作业姿态调整逻辑。弧形推土铲板采用曲面建模方式完成，先绘制铲板的弧形截面轮廓，通过拉伸生成主体曲面后加厚为实体，铲板背部设置多道纵向加强筋与横向支撑梁，通过筋特征、焊接凸台特征还原铲板的加固结构，确保铲板在推平作业时具备足够的结构强度，铲板边缘做了切削刃口的斜角处理，还原真实作业部件的刃口形态。渲染阶段采用金属材质为主，机架方管、油缸缸筒赋予哑光碳钢材质，调整材质粗糙度与金属度参数还原钢材的磨砂质感，活塞杆赋予抛光镀铬材质，添加轻微反射效果突出金属光洁度，推土铲板赋予耐磨合金钢材质，刃口处做轻微磨损质感处理，背景采用浅灰纯色工程展示背景，添加柔和的环境光与定向补光，突出模型的结构轮廓与部件层次，清晰展示各组件的装配关系与运动逻辑。整个模型完整还原了平地装置的作业结构，可直观展示其挂接方式、调节原理与作业形态，为农用平地机具的结构优化、样机试制提供直观的三维参考。
