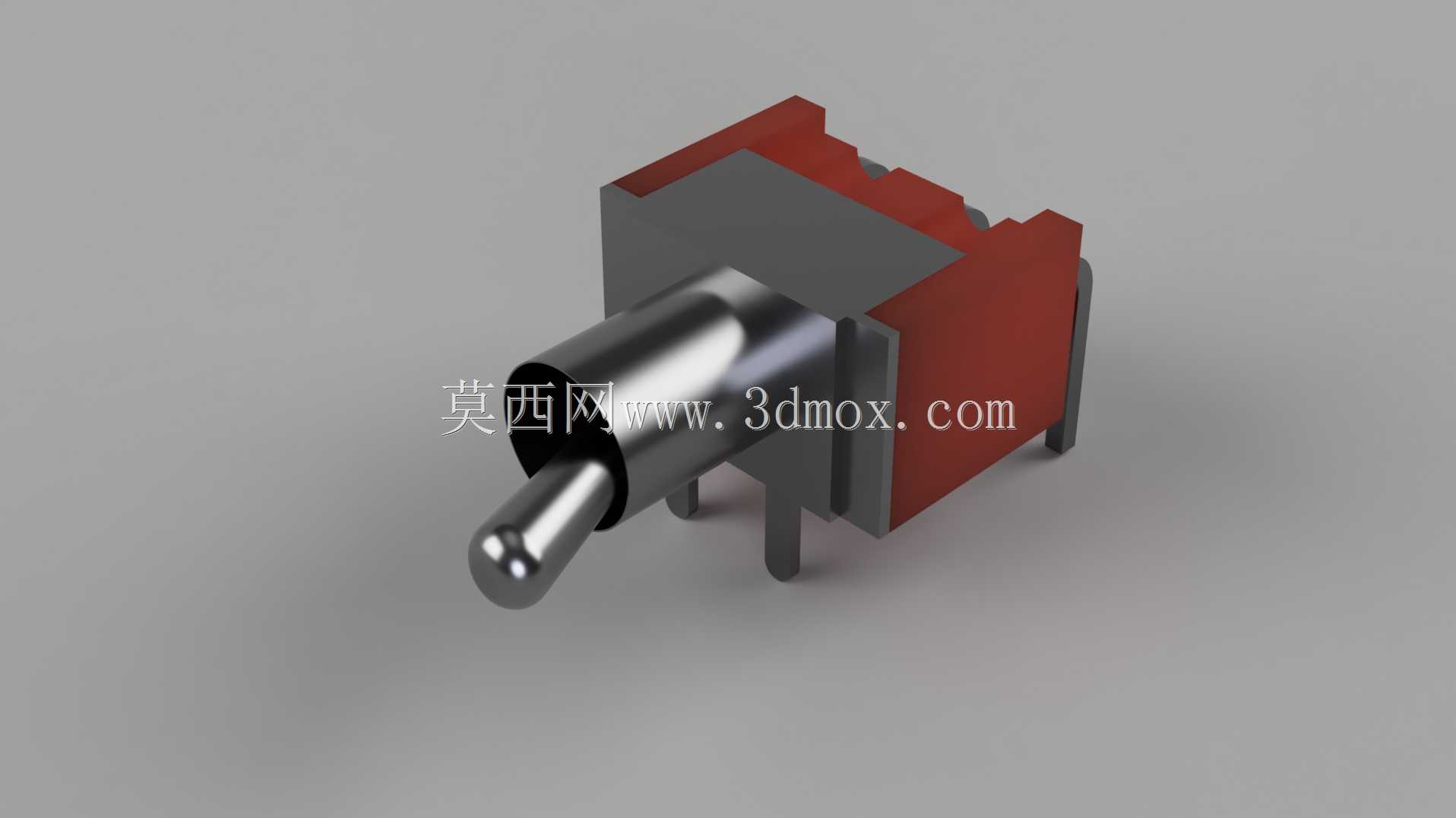

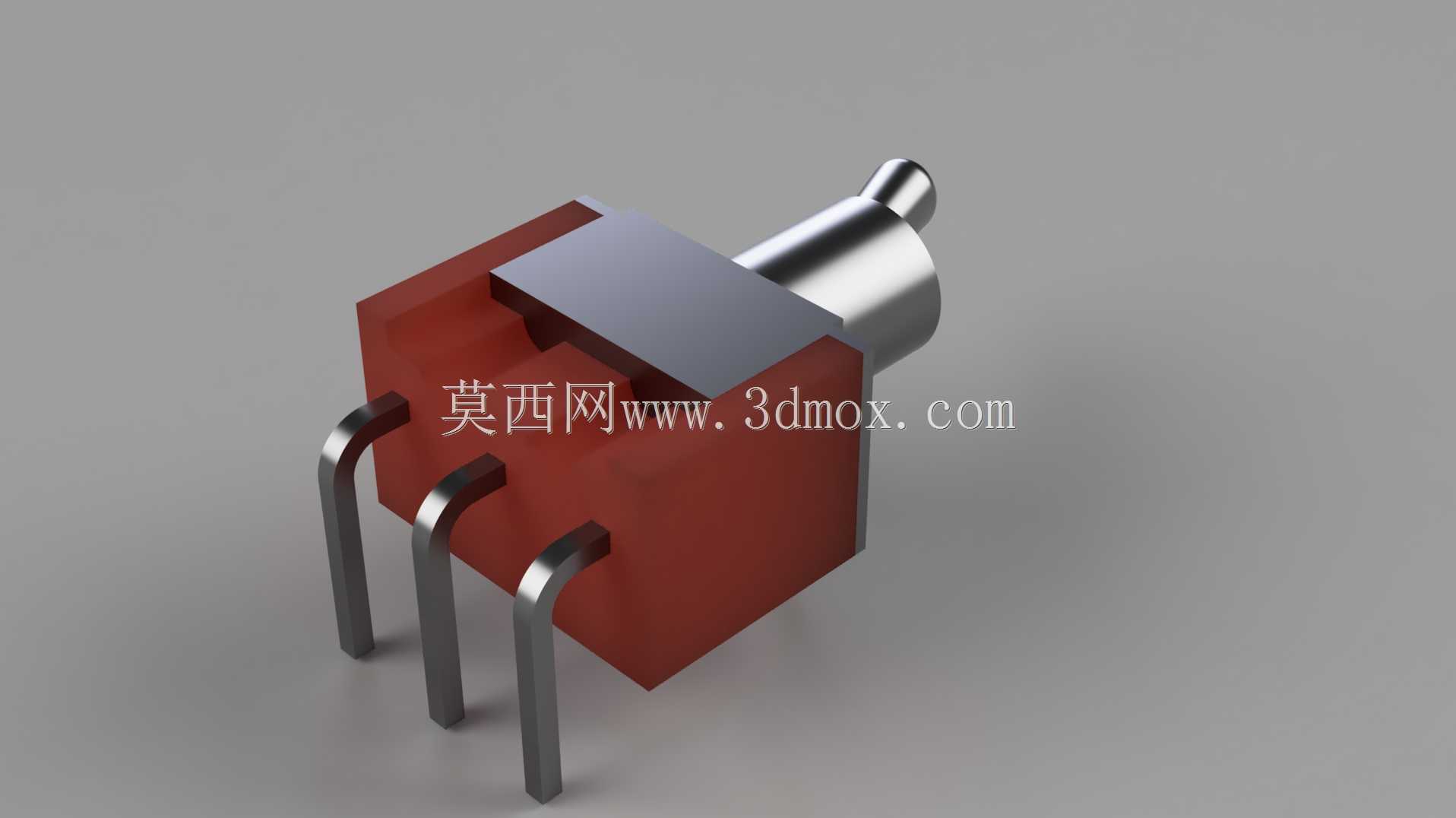

MTS-102-C3卧式插装拨动开关结构

这款卧式插装拨动开关，是小功率信号回路通断控制的常用元件，在消费电子、小型工控板卡、手持检测设备、音频外设这类需要手动切换回路状态的场景里应用极广，很多做小型电控模块的工程师在选型时，都会优先考虑这类结构成熟、安装便捷的拨动式元件。从实际使用场景来看，这类开关不需要额外的操作附件，直接通过外露的拨杆就能完成回路状态切换，相比按键式开关，它的档位反馈更清晰，不会出现误触触发的问题，在需要明确区分通断、切换两路信号的回路里，它的操作辨识度比轻触按键高很多，很多老式音频设备的信号切换、小型测试仪器的量程切换，都会用到同结构的拨动开关。从设计思路上看，这款开关采用了卧式侧插的安装结构，拨杆轴向与PCB板面平行，相比立式直插的拨动开关，它的整体安装高度更低，能够适配外壳内部空间局促、对元件顶面高度有严格限制的薄型设备，不会因为开关本体过高顶到设备外壳。开关的基座部分采用耐高温绝缘材质，能够耐受波峰焊过程中的高温冲击，不会出现焊盘受热变形、基座熔融的问题，插脚的排布间距符合常规PCB设计的孔位规范，不需要额外定制特殊孔位就能直接适配通用板卡的布线规则。从安装边界来看，这款开关的插脚长度刚好适配1.6mm标准厚度PCB的透焊要求，插脚伸出板面的长度控制在合理范围，过波峰焊时不会出现连锡、焊盘爬锡过高的问题，基座侧面的定位凸点能够在插件时卡在PCB对应的定位孔里，避免焊接过程中开关本体偏移、拨杆对位不准的问题。开关的内部接触件采用弹性铜材镀银处理，能够保证小信号回路的接触可靠性，不会因为接触电阻过大导致信号衰减，拨杆的操作阻尼经过调校，拨动时的档位清晰，不会出现松垮晃动感，同时操作力度控制在适合手动操作的区间，不会因为力度过大导致拨杆断裂、内部接触件变形。在结构建模的时候，需要特别注意拨杆的摆动行程范围，预留足够的外壳开孔空间，避免拨杆拨动到极限位置时和设备外壳发生干涉，同时要注意基座底部和PCB板面的贴合度，保证插脚能够完全插入焊孔，不会出现本体浮高导致的焊接不良问题。另外，开关本体的侧边固定脚需要和PCB上的固定焊盘对应，焊接后能够提升开关的固定强度，避免多次操作后开关本体从PCB上脱落，延长元件的使用寿命。
