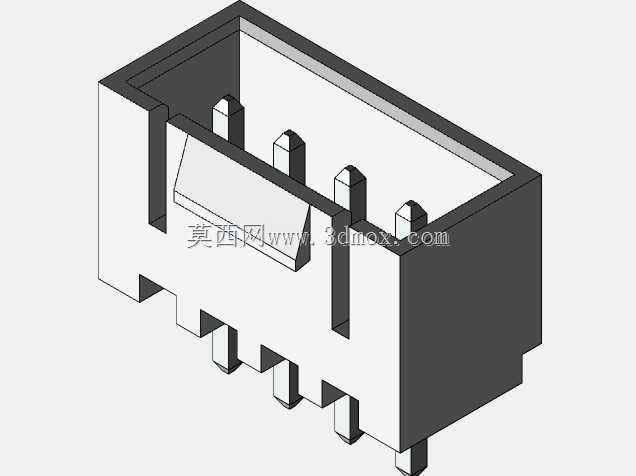

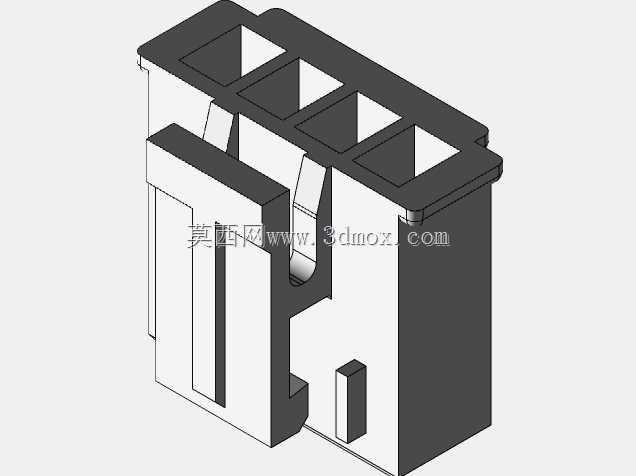

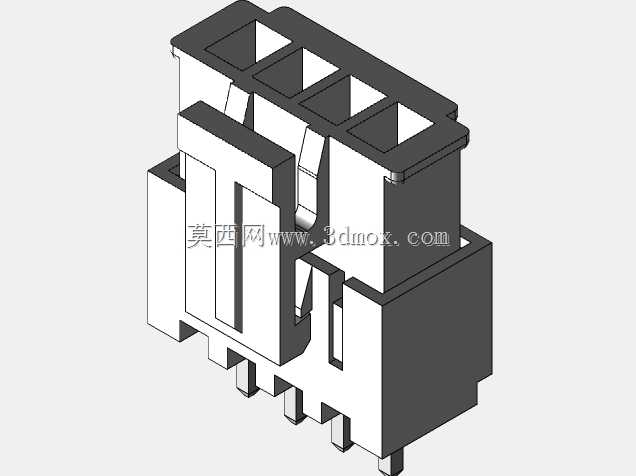

这款四针位的连接器组件,主要面向低压信号传输、小电流供电回路的板端连接场景,常见于工业控制板卡、家电主控模块、小型机电设备内部的线束对接环节,用来实现板载电路与外部线束的快速插拔连接,替代传统的焊接接线方式,能大幅提升产线装配效率,也方便后期设备维护时的部件拆换。从结构设计来看,组件分为公母对接两个部分,塑壳主体采用带卡扣的防脱结构,插接到位后侧边的锁止弹片会自动卡入对应卡槽,避免设备运行过程中受振动、拉扯出现松脱断电的问题。塑壳内部的针位槽做了不对称的防呆设计,四个插接腔室的排布带有定位凸筋,操作人员插接时如果方向错误无法推入,能从根源上避免针脚插反导致的电路短路、信号接反故障。针脚端采用直插式焊板结构,引脚间距匹配常规2.5mm间距的PCB焊盘布局,焊脚长度控制在1.8mm,既能保证过波峰焊时的焊锡浸润深度,也不会因为引脚过长导致焊后剪脚工序额外增加工时。塑壳外壁做了多道加强筋结构,沿插拔受力方向分布,既可以提升塑壳整体的抗形变能力,避免多次插拔后塑壳开裂,也能在塑壳注塑成型时减少料流末端的缩痕问题,提升成品外观一致性。安装边界方面,组件整体板端占用的PCB布局空间为长12mm、宽8mm的矩形区域,塑壳顶部距离板面的高度为7.2mm,适合内部空间紧凑的小型设备使用,对接端的插入导向做了15度的倒角处理,公端插入时可以自动导正位置,即使操作人员盲插也能顺利对位,不会出现针脚顶弯的问题。内部的接触端子采用弹性铜材冲压成型,接触区做了弧形抱紧结构,公针插入后能形成多点接触,降低接触电阻,避免长期使用后出现氧化接触不良的问题,端子与塑壳的配合采用倒刺卡接结构,端子压接线束后装入塑壳时,倒刺会卡入塑壳内壁的卡槽,承受拉扯力时不会出现端子退针的故障。
- 上一篇:苹果全面屏智能手机外观结构三维数模
- 下一篇:惠普Z240塔式工作站主机外观结构建模
- 全部评论(0)
- 模板大小: 1.24 MB
- 售价:5金币
- 下载次数: 250
- 系统要求: STEP / IGES,PTC Creo Elements,Solid Edge,PTC Creo Elements
- 软件分类: 通用五金配件
