台式机PC电源金属外壳钣金结构设计

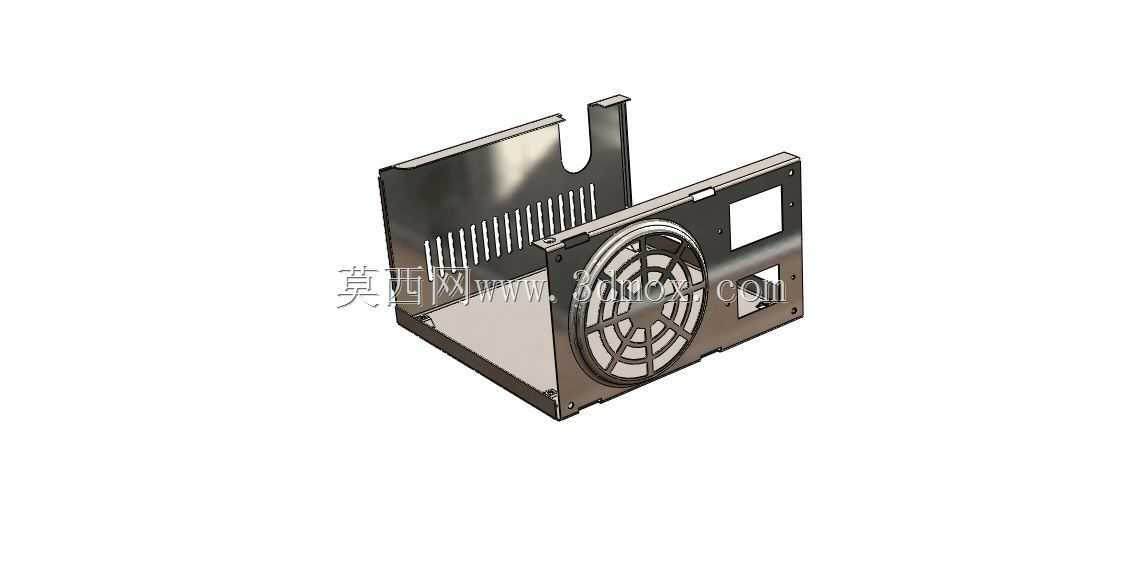

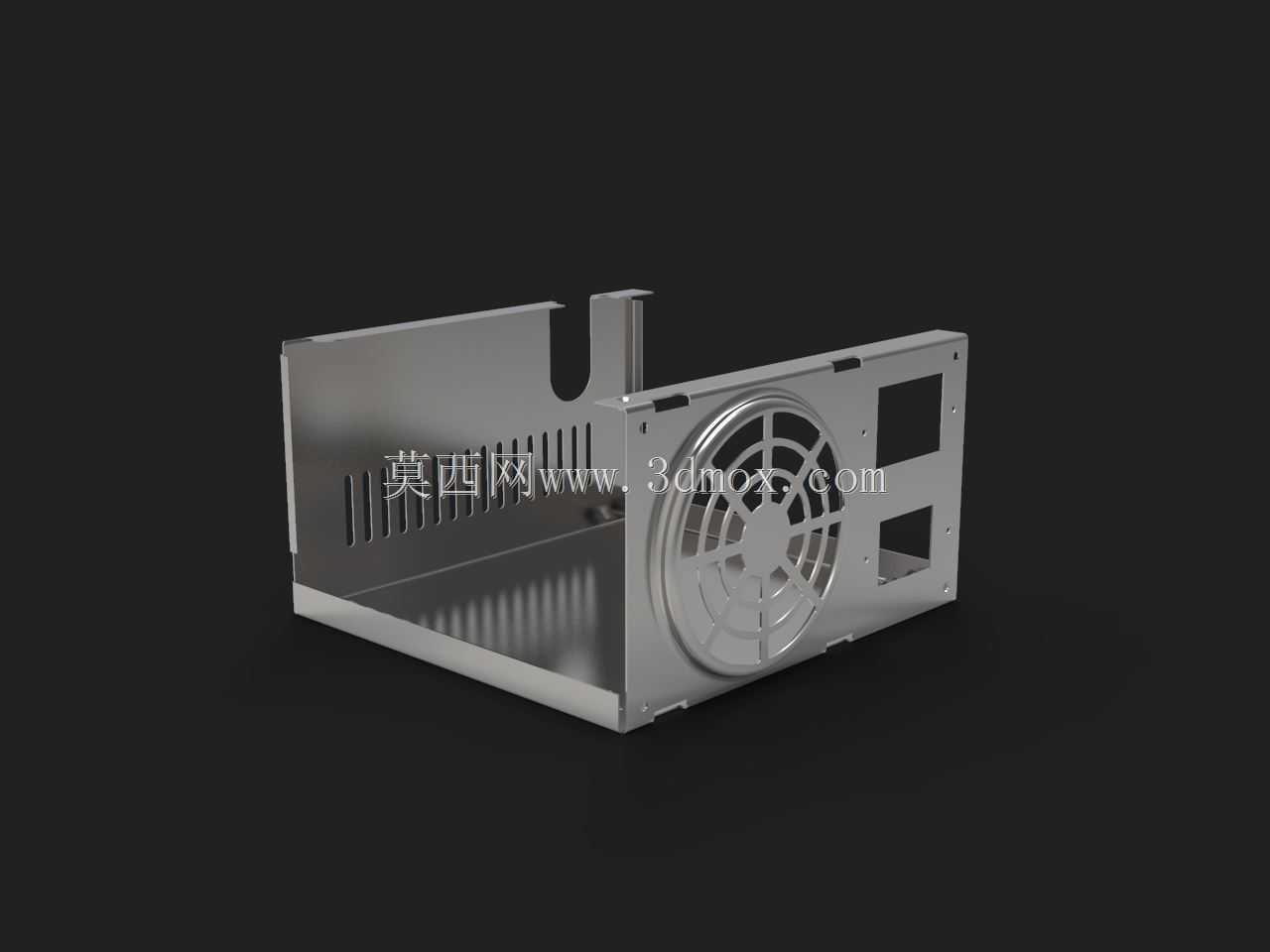

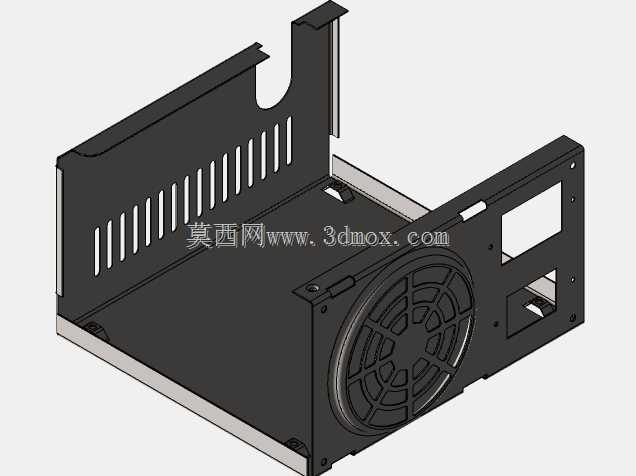

这款PC电源金属外壳是台式计算机供电单元的核心承载防护结构，日常应用场景覆盖标准ATX台式主机、工控台式设备、小型塔式服务器的供电模块装配环节，作为电源内部PCB板、变压组件、滤波电路、散热模组的外部承载件，既要承担内部元器件的固定防护作用，也要兼顾整机装配时的安装适配、运行过程中的散热通风、电磁屏蔽防护等多重功能。从结构设计逻辑来看，外壳采用钣金折弯一体成型工艺制作，主体为开放式U型槽结构，一侧预留标准80mm/90mm散热风扇安装位，风扇位周边冲压成型格栅式通风孔，孔位排布兼顾通风效率与结构强度，避免大尺寸开孔导致壳体刚性下降；壳体侧壁预留多组扩展接口开孔，对应电源的市电输入接口、主板供电输出接口、显卡供电走线位等装配需求，开孔边缘做折边处理，既可以提升开孔处的结构强度，也能避免锐边割伤装配人员、损坏线材绝缘层。壳体的安装边界完全匹配标准ATX电源的安装尺寸规范，壳体两侧的固定耳位预留标准螺丝孔位，孔位间距严格遵循机箱电源安装位的通用尺寸标准，可直接适配绝大多数标准台式机箱的电源安装仓位，不需要额外做转接调整；壳体上的内部固定柱位置，对应电源内部电路板、散热片的安装孔位，采用冲压凸包成型螺丝柱，不需要额外焊接螺母，减少装配工序的同时提升连接可靠性。设计过程中充分考虑钣金加工的工艺可行性，所有折弯处预留合理的折弯半径，避免折弯开裂，壳体表面做镀锌钝化处理，兼顾防锈能力与电磁屏蔽效果，外壳的拼接缝隙控制在合理范围内，既可以保证装配便捷性，也能避免缝隙过大导致电磁泄漏超标。壳体上的通风结构除了风扇位的格栅孔，在壳体对应内部发热元件的位置也预留了长条状通风槽，配合风扇形成贯通式散热风道，让电源内部的热量可以快速排出，避免高温堆积导致元器件寿命下降；壳体的边缘全部做压边处理，去除钣金剪切产生的锐边，提升装配过程的安全性。
