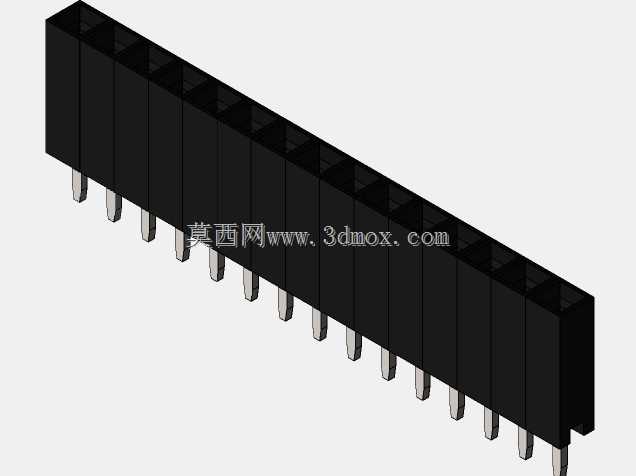

单排直插长针排母电子接插件结构

这款单排直插长针排母是电路板互连场景里极为常用的板对板连接部件，日常在工控主控板、传感信号采集板、电源驱动模块的板间堆叠、外接功能子板的连接场景中大量使用，能够实现多通道电信号的稳定导通，同时为对接的排针提供可靠的机械固定支撑，避免板间连接受设备运行振动影响出现松脱、接触不良的问题。从结构设计来看，主体采用黑色绝缘基座作为载体，基座内部等距排布金属接触端子，每一个端子对应一路信号通路，端子尾部伸出的长直插针用于穿过PCB板上的预制安装孔，过波峰焊工序后即可与板上走线形成稳定的电气连接，插针长度预留了足够的焊接吃锡空间，同时适配不同厚度的PCB板安装需求，不需要额外调整插针长度就能覆盖常规1.2mm到2.0mm板厚的安装场景。绝缘基座采用等距齿状分隔结构，将每一个金属接触腔独立隔开，避免相邻端子之间出现信号串扰，同时基座的侧壁做了加厚处理，在排针对接插拔的过程中能够承受足够的侧向挤压力，不会出现基座开裂、端子偏移的问题。端子接触部位采用弹性夹持结构，当配套排针插入时，接触弹片会从两侧抱紧排针柱体，保证接触电阻处于稳定的低阻值区间，即使在设备长期运行产生的温度循环工况下，也能维持稳定的接触性能，不会因为热胀冷缩出现接触间隙。安装边界上，这款排母的基座宽度、针脚间距完全遵循通用接插件的标准尺寸规范，在PCB Layout阶段可以直接调用标准封装库的焊盘位置，不需要单独定制封装尺寸，插针伸出基座的长度统一，过板后露出的焊脚长度一致，能够适配自动化波峰焊的生产工艺要求，不会出现插针长短不一导致的虚焊、连焊问题。在实际选型使用中，这类排母常搭配同间距的直插排针使用，既可以实现两块平行PCB板的垂直堆叠连接，也可以用于外接排线的转接接口，在小批量试制的电路设备中，还可以通过剪断多余针位的方式调整有效针数，适配不同通道数的连接需求，不需要单独开模定制特殊针数的接插件，能够有效缩短样机试制的周期，降低小批量生产的物料成本。基座的绝缘材料选用耐温阻燃材质，能够承受波峰焊时的高温冲击，不会出现基座融化变形、端子移位的问题，同时材料本身具备良好的绝缘性能，在额定电压范围内不会出现击穿、漏电的风险，满足常规工业电子设备的电气安全要求。
