思岚M1M1激光扫描测距装置结构设计

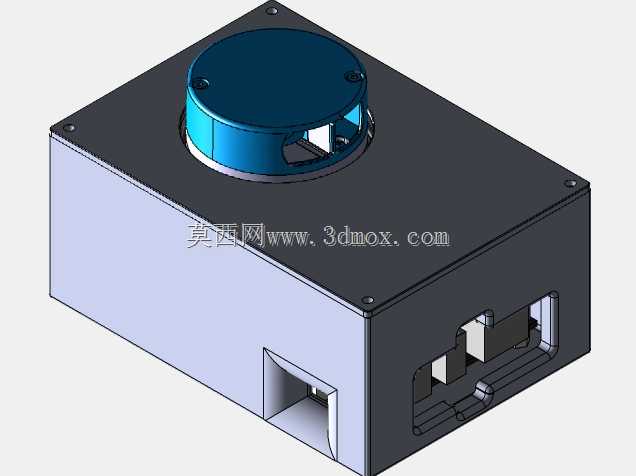

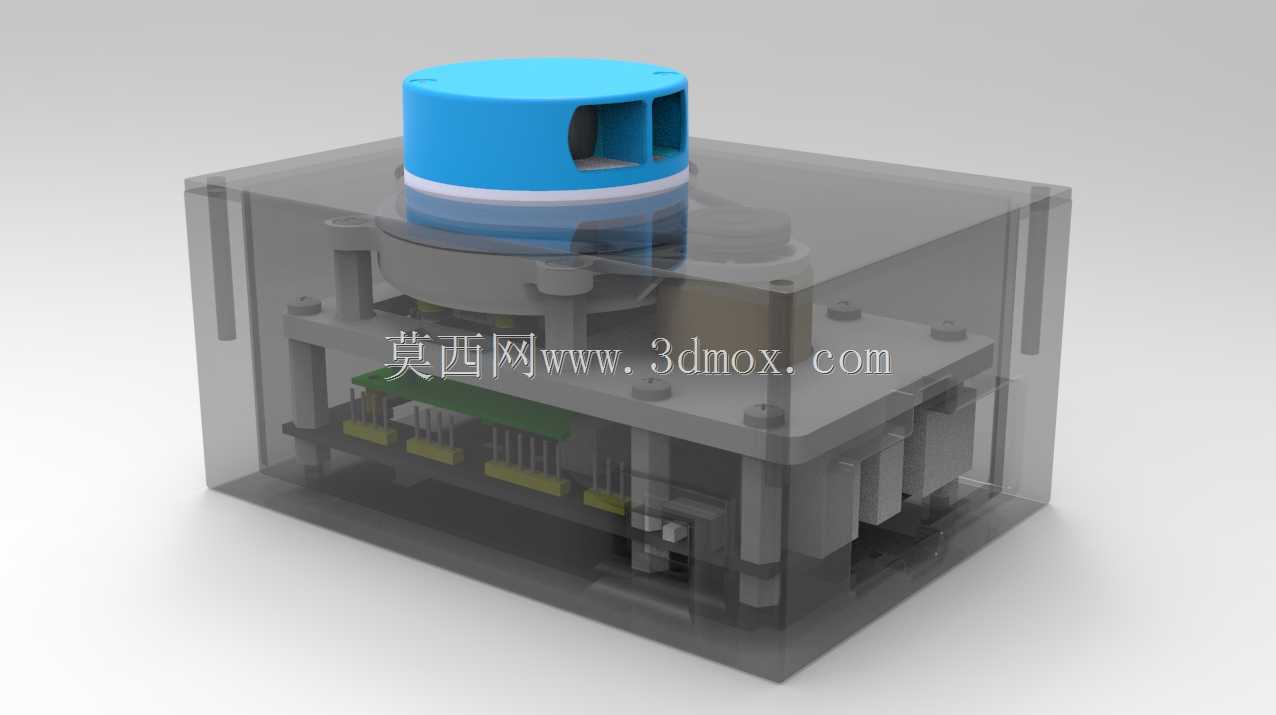

这款激光扫描装置核心面向移动机器人自主导航、AGV小车避障、服务机器人环境建图场景设计，可在室内常规光照、弱粉尘工况下完成360度全周面的距离信息采集，为上层运动控制系统提供实时的环境轮廓数据，支撑路径规划、动态障碍物规避、即时定位与地图构建等核心功能落地。从结构设计逻辑来看，整体采用上下分层的堆叠式布局，上层蓝色旋转扫描头为核心测距收发组件，内置激光发射与接收模组，通过底部的旋转支撑结构实现连续周向转动，转动过程中可完成0.1米到10米测距范围内的障碍物轮廓采集，测距精度可控制在厘米级，能够满足多数室内移动设备的导航精度要求。中部为传动与动力安装层，布置有微型驱动电机、传动轴承、信号传输滑环结构，保证旋转部分持续运转时的供电与信号稳定传输，避免旋转走线带来的线材缠绕、寿命损耗问题；传动结构的配合间隙经过优化，将旋转过程中的径向跳动控制在极小范围内，避免扫描数据出现角度偏移、轮廓失真的问题。下层为电路控制层，布置有核心处理电路板、电源管理模块、对外通讯接口，电路板通过铜柱与底部壳体固定，接口统一引出到壳体侧面，方便与外部主控设备进行接线连接，电源模块做了独立的隔离设计，避免电机运转时的电源波动影响核心测距电路的工作稳定性。外部采用半透明防护壳体设计，既可以直观观察内部结构的运转状态，也能阻挡日常使用中的粉尘、飞溅杂物侵入内部运动组件，壳体边角做了圆角过渡处理，避免安装过程中划伤操作人员或周边线材。整体安装边界为方正的立方体结构，底部预留有标准的安装孔位，可直接通过螺丝固定在移动机器人顶部的安装平台上，安装时需保证扫描头的旋转平面与设备安装平面保持平行，避免扫描平面倾斜带来的测距数据偏差；安装高度建议根据设备的避障需求设置，保证扫描平面可以覆盖到设备行进路径上的低矮障碍物与高位悬挂障碍物。扫描头顶部的蓝色端盖做了轻量化设计，降低旋转部分的转动惯量，减少电机启动与运转时的负载，提升旋转扫描的转速稳定性，端盖侧面的开口为激光信号的发射与接收窗口，窗口处做了光学镀膜处理，减少环境杂光对测距信号的干扰，同时窗口表面的耐磨涂层可以避免日常擦拭维护时留下划痕，影响信号收发效率。壳体的拼接处采用卡扣加螺丝的双重固定方式，既方便后期拆解维护内部组件，也能保证设备在移动设备持续震动的工况下不会出现壳体松脱、结构移位的问题，所有内部走线都通过线槽做了规整固定，避免旋转部件运转时剐蹭线材，提升设备的长期运行可靠性。
