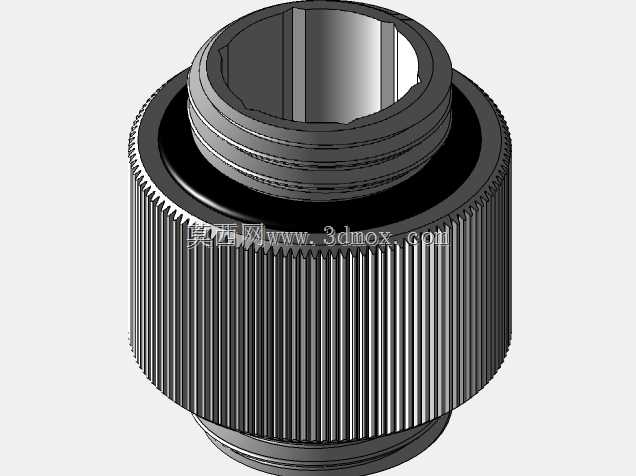

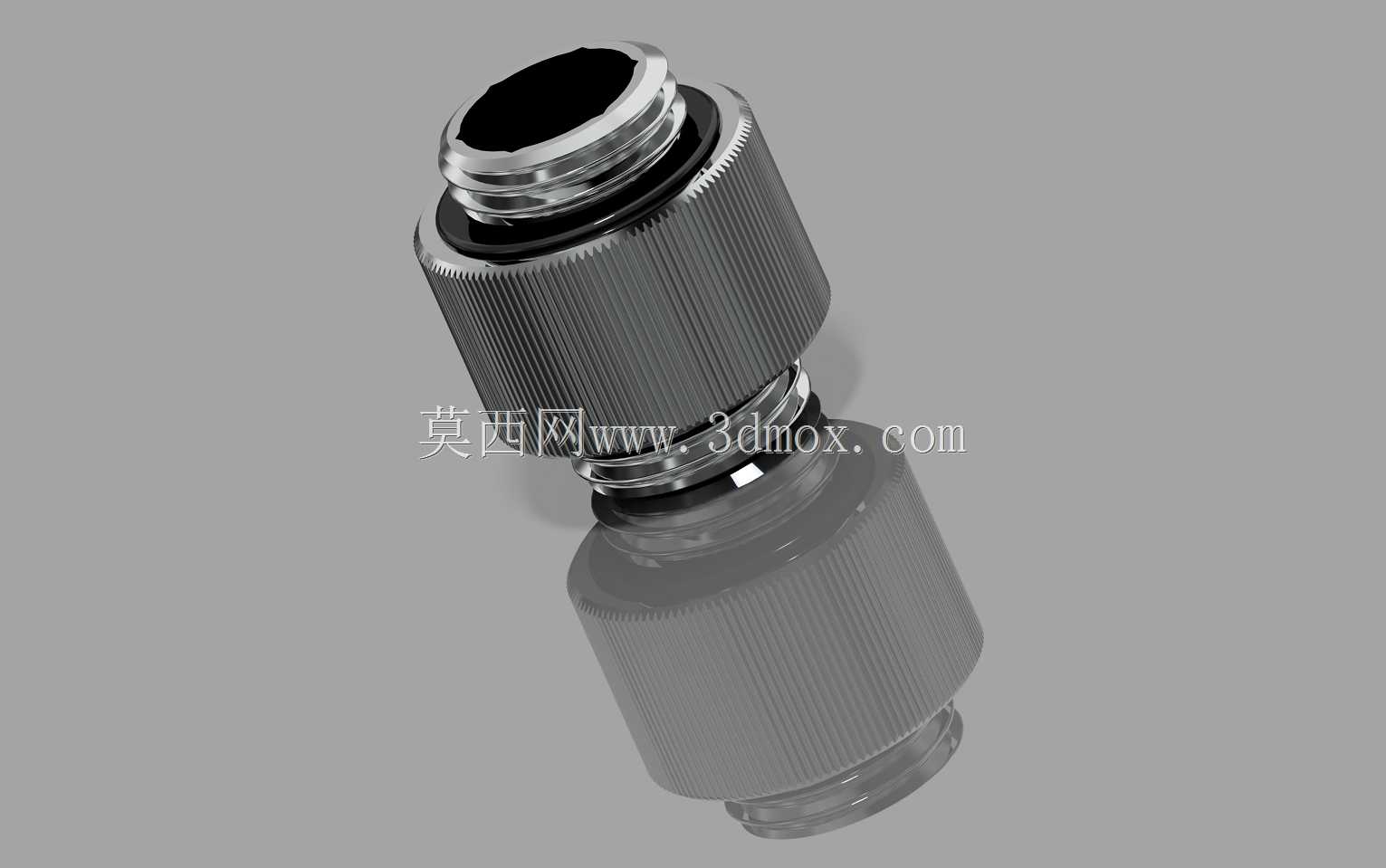

水冷系统用G1/4螺纹12mm外丝AF扩展接头

在PC分体水冷、工业小型液冷回路的管路搭建场景中，这类双外丝扩展接头是调整管路间距、适配不同安装位的核心转接零件，很多时候水冷排、冷头的接口位置受机箱或设备内部空间限制，直接接硬管会出现弯折半径不足、管路与其他元件干涉的问题，就需要这类扩展接头来调整接口的伸出长度，给管路留出足够的走管空间。这款接头两端均为标准G1/4外螺纹，是水冷行业通用的接口规格，可直接匹配绝大多数市售冷头、水冷排、水泵的内螺纹接口，中间的衔接段做了12mm的安装高度设计，刚好能把接口向外延伸出对应长度，既不会因为延伸过长导致管路重心偏移出现渗漏风险，也不会因为延伸量不足无法避开周边的电容、散热片等凸起元件。接头的外形设计充分考虑了安装便利性，中部的滚花纹理覆盖了整个握持区域，徒手安装时能提供足够的摩擦力，不需要借助扳手就能拧到合适的预紧力度，避免硬拧导致的螺纹滑牙或者密封圈被挤切的问题，滚花的齿距做了优化，不会出现硌手的情况，反复拆装也不会在表面留下明显的划痕。接头两端的螺纹根部都设计了密封圈安装槽，配套的O型圈在拧紧后会被均匀挤压在密封面之间，能承受常规水冷回路1.5bar以内的工作压力，不会出现渗漏问题，螺纹的加工精度控制在6g级，拧入时的阻尼感均匀，不会出现卡顿或者旷量过大的情况。在做三维建模的时候，这类接头的尺寸边界需要严格把控，尤其是两端螺纹的同轴度，要是同轴度偏差超过0.1mm，安装后就会出现管路偏斜，硬管安装时会产生额外的内应力，长期使用可能导致硬管开裂或者接头松动；滚花区域的外径要比螺纹大径略大一点，既保证握持时不会碰到螺纹，也不会因为外径过大影响相邻接口的安装，很多密集接口的水冷排上，相邻接口的间距只有18mm，要是接头外径超过16mm就会出现两个接头互相干涉无法安装的问题。实际选型时，要注意这类扩展接头的通径不能小于管路内径，这款接头的内部通径做到了6mm，和常规12mm硬管的通径匹配，不会因为通径突变产生额外的流阻，影响整个水冷回路的散热效率；接头的表面做了镀镍处理，既能适配不同风格的水冷配色，也能防止长期接触水冷液出现氧化腐蚀，延长零件的使用寿命。在设备内部布局时，这类接头的安装位置要避开主板的供电模块、显卡的PCB板等发热较大的区域，同时要给后续的维护留出操作空间，不要把接头藏在无法徒手操作的死角，不然后期维护排故时需要拆解大量周边零件，大幅提升维护成本。
