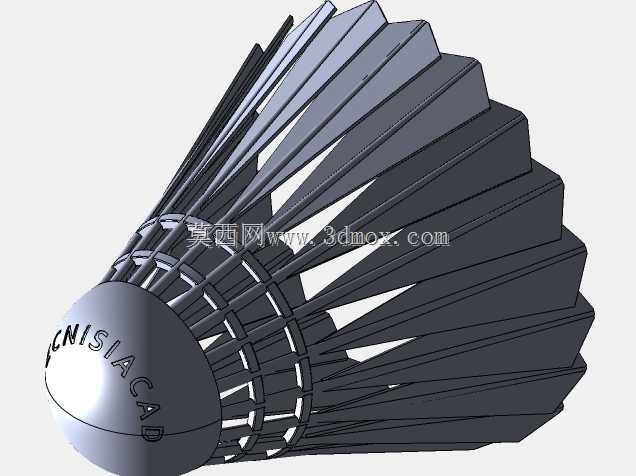

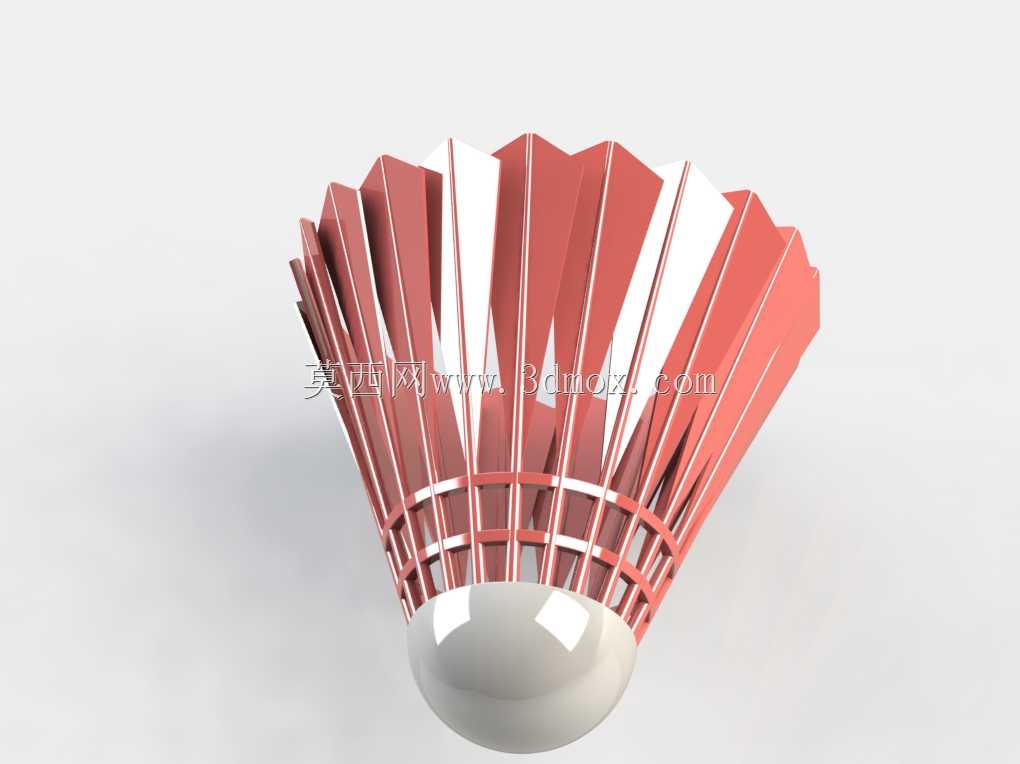

适配3D打印的仿真羽毛球结构设计

这款羽毛球的结构设计完全围绕FDM与光固化3D打印的工艺特性展开，从实际运动使用场景出发做了针对性的结构优化。日常羽毛球运动中，传统天然羽毛材质的羽毛球损耗率极高，羽毛受击打后易弯折、断裂，球头软木层在多次高速冲击后易出现凹陷变形，往往数次使用后就无法满足飞行稳定性要求，而这款打印适配的结构设计，从根源上调整了受力传递路径，将击打时的冲击力通过裙部的加强筋均匀分散到整个球身，避免局部应力集中导致的结构损坏。设计过程中首先确定了标准比赛用球的外形尺寸边界，整体高度控制在85-87mm区间，球头最大直径为25-27mm，裙部最大外径为65-68mm，完全匹配现有羽毛球拍的击打甜区范围，也能适配市面上通用的羽毛球筒收纳尺寸，不需要额外定制配套存储容器。裙部的羽片结构没有照搬天然羽毛的薄片状形态，而是采用了带纵向加强棱的一体化栅格设计，每片羽片的厚度从靠近球头处的1.2mm逐步过渡到裙边处的0.6mm，既保证了击打时的结构刚度，又能让裙部在受冲击时产生合适的形变，模拟天然羽毛球的飞行阻尼感，让飞行轨迹更接近传统羽毛球的表现。球头部分采用了半球形实心结构设计，表面预留了0.2mm的打磨余量，打印完成后可以通过简单打磨调整表面粗糙度，匹配不同的击打手感需求，球头与裙部的连接位置做了一圈环形的嵌合结构，不需要额外粘接就能实现两个部分的牢固结合，如果采用多材料打印，还可以在球头内部填充柔性耗材，进一步优化击球时的触感，减少硬接触带来的震手感。考虑到3D打印的成型特点，整个模型的所有悬空位置都设计了不超过45度的自支撑角度，打印时不需要额外添加支撑结构，既能减少打印后处理的工作量，也能避免支撑拆除后在羽片表面留下的瑕疵影响飞行平衡性，裙部的栅格间隙控制在3mm以上，打印时不会出现耗材垂丝堵孔的问题，即便是入门级的桌面3D打印机也能顺利完成打印。从实际使用场景来看，这款结构既可以作为日常休闲运动的耐打替代品，也能作为体育用品结构研发的验证原型，通过调整打印耗材的硬度、填充率，还能适配不同的使用需求，比如新手练习用球可以适当提高裙部韧性减少断裂，专业训练用球可以调整配重分布优化飞行轨迹，整个结构的安装边界完全兼容现有羽毛球的配套器材，不需要对周边设备做任何调整就能直接投入使用。
