TevoTarantulai3用户界面前壳3D打印注塑模具

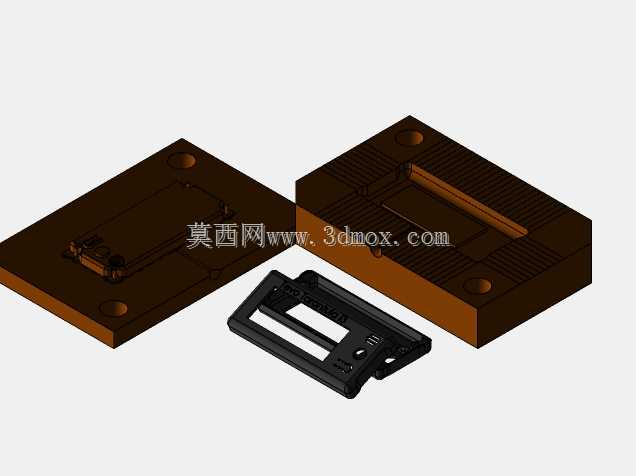

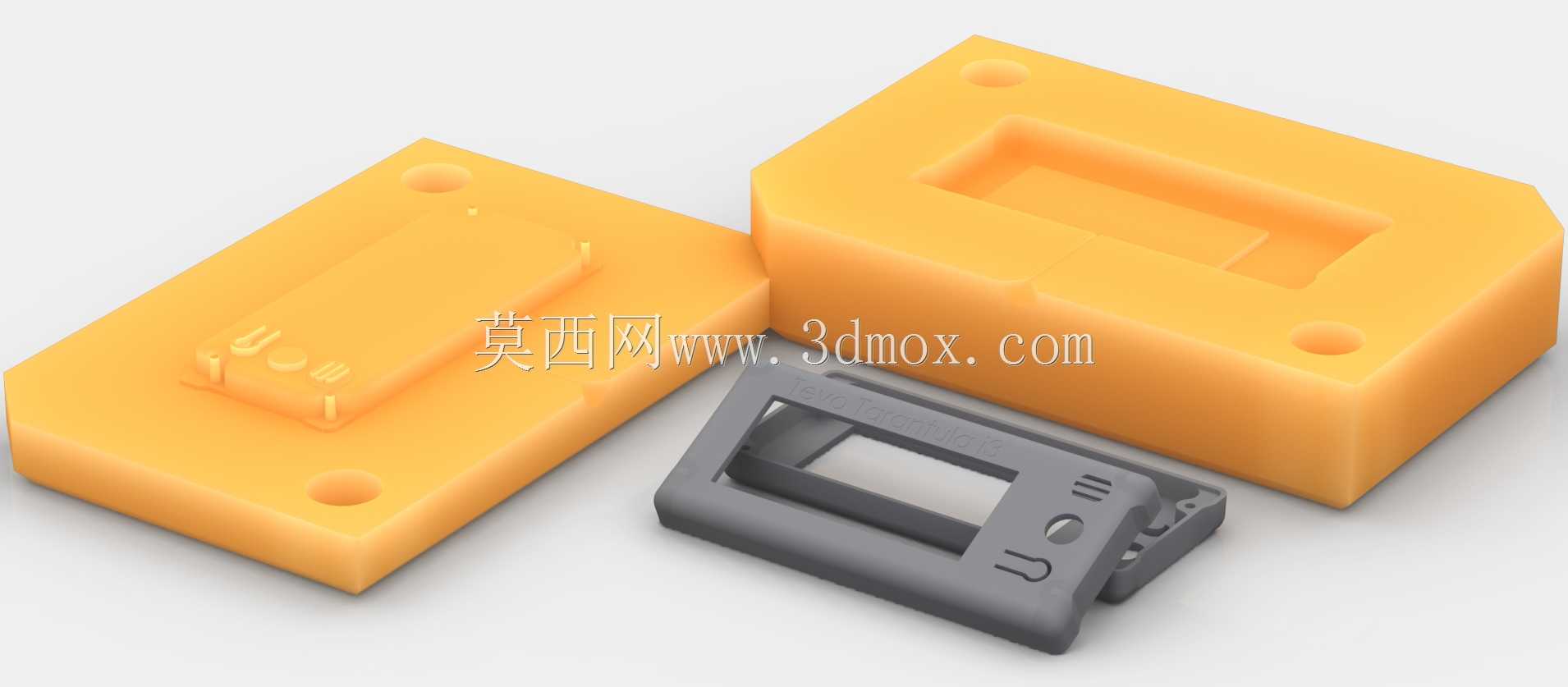

这套模具专为Tevo Tarantula i3设备的用户界面前壳成型开发，适配桌面级FDM 3D打印加工场景，无需传统机加工的复杂工装准备，即可快速完成小批量前壳零件的试制与生产。从结构设计来看，模具分为上下模两个核心成型部件，分型面沿前壳零件的最大轮廓边界设置，合模后可完整包裹前壳的外部轮廓与内部安装结构，成型区域精准对应前壳的显示屏开窗、按键避让位、侧边安装卡扣的结构特征，无需二次大量修整即可得到符合装配要求的前壳零件。上下模体上预留的四个定位孔，对应3D打印模具常用的M3规格定位销安装需求，合模时可保证上下模的同轴度偏差控制在0.1mm以内，避免成型过程中出现错边、飞边超差的问题。模体的整体外形尺寸适配常规桌面级3D打印机的成型仓尺寸，无需拆分打印即可一次加工完成，模体边缘做了R2的圆角过渡，既可以减少3D打印过程中的应力集中避免模体开裂，也能在脱模时减少对零件边缘的剐蹭。成型腔的深度完全匹配前壳零件的壁厚设计，预留了均匀的0.2mm脱模斜度，对于前壳上的按键标识凸台、侧边防滑纹理这类细微结构，模腔对应位置做了0.1mm的尺寸补偿，抵消3D打印耗材冷却收缩带来的尺寸偏差，保证成型后的前壳零件可以直接卡入设备的界面安装位，与内部显示屏、按键电路板的装配间隙控制在合理范围内。这套模具的设计思路完全围绕小批量定制场景的快速落地需求，跳过了传统钢模开发的设计、开模、试模长周期环节，仅需桌面级3D打印设备即可完成模具本身的制造，适合3D打印机玩家、小型创客团队做设备配件的自制替换、小批量定制生产使用。模体的非成型区域做了均匀的壁厚设计，既可以减少3D打印的耗材用量缩短加工时间，也能保证模体在注料（或低压浇筑）过程中有足够的结构强度，不会因为料流压力出现模体变形的问题。上下模的合模接触面做了平面度优化，3D打印后仅需简单打磨即可保证合模密封性，减少成型过程中的溢料问题。
