APC后备式不间断电源外观结构设计

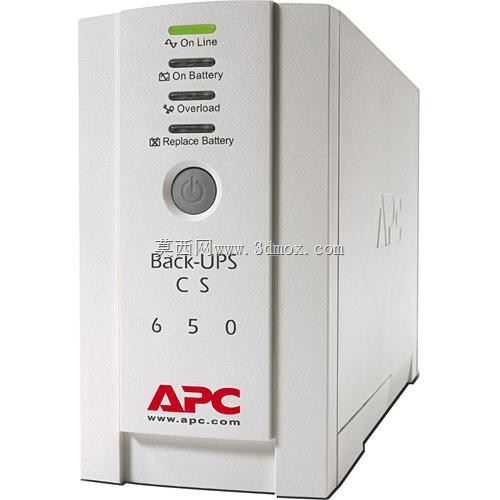

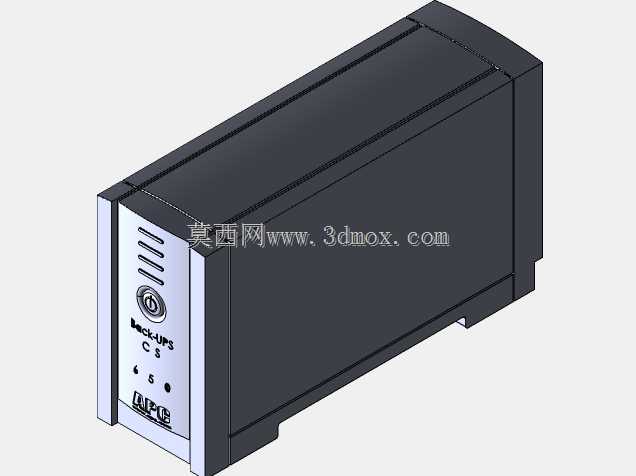

日常做机房配套、小型办公点位供电保障设计时，后备式UPS是绕不开的配套设备，这款650VA规格的机型，刚好覆盖单台工作站加小型网络交换机的短时备电需求，建模时首先要考虑的就是桌面立式放置的安装边界，整机采用直立长方体造型，边角做了小圆弧过渡，避免安装搬运时的磕碰划伤，机身宽度控制在单台标准网络设备的适配尺寸，既可以直接放置在办公桌面下方，也能搭配简易托架安装在小型机柜的空余层位，不会占用过多的走线空间。前面板的功能分区完全按照实际运维的操作逻辑排布，最上方的状态指示灯组从上到下依次对应市电在线、电池供电、过载、电池更换四个核心状态，指示灯采用内嵌式设计，避免日常积灰影响识别度，下方的电源按键做了内凹的圆形造型，按键表面做磨砂防滑处理，操作时不会出现打滑误触，按键与面板的间隙控制在0.3mm以内，既保证按压行程清晰，也能防止细小杂物进入机身内部。前面板下半部分的品牌标识与型号标识采用丝印加凹凸压印结合的工艺，长期使用不会出现标识磨损脱落的问题，机身侧面做了密集的隐藏式通风栅格，栅格开口方向斜向下设计，既能保证内部逆变模块、电池组的散热通风，也能防止上方滴落的液体直接进入设备内部。建模过程中需要重点注意前面板与机身主体的装配间隙，所有拼接缝的公差控制在0.2mm，保证整机外观的一致性，机身背部的走线区域预留了足够的线缆弯折空间，市电输入接口、设备输出接口的位置做了内凹处理，插头插入后不会突出机身背部，贴墙放置时不会挤压线缆造成绝缘层破损。这类后备式UPS主要应用在小型办公场景、家庭工作站、门店收银系统的供电保障场景，市电中断时可以在10ms内切换到电池供电状态，足够支撑设备完成数据保存或者正常关机操作，避免突然断电造成的硬件损坏、数据丢失问题，过载状态下会自动触发声光提示，负载超过额定阈值时会自动切断输出，保护后端连接的用电设备，电池寿命到期前面板的对应指示灯会常亮提醒运维人员更换，不需要额外拆机检测就能掌握设备状态。建模时还原的所有外观细节都匹配实际量产机型的装配要求，不管是做机房布局的可视化展示，还是做配套安装支架的结构设计，都能直接提取对应的尺寸边界作为设计参考，不需要额外反复核对实物的安装尺寸，减少前期方案设计的反复调整工作量。
