双风扇散热MOSFET功率模块安装支架

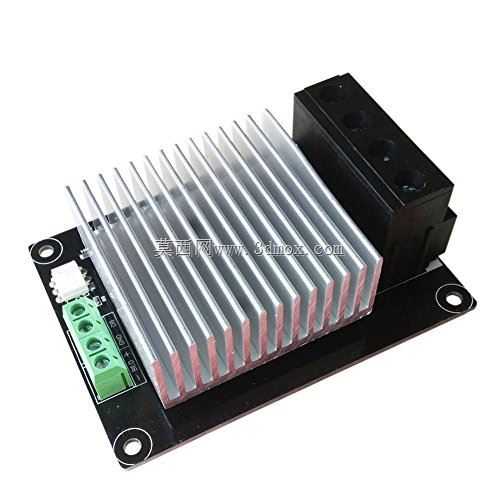

这款MOSFET功率扩展模块的配套安装结构，主要面向桌面级FDM 3D打印设备的热床、挤出头加热回路扩容场景，解决原有主板功率输出不足、大负载下主板MOS管过热烧毁的常见问题。日常打印作业中，当设备配置大尺寸热床、高功率挤出加热棒时，主板原生载流回路往往无法长时间承载20A以上的持续电流，极易出现触点氧化、管芯过热降效甚至烧板故障，外接独立MOSFET模块是业内通用的低成本改造方案，而这款安装支架正是为这类模块的整机集成固定设计。

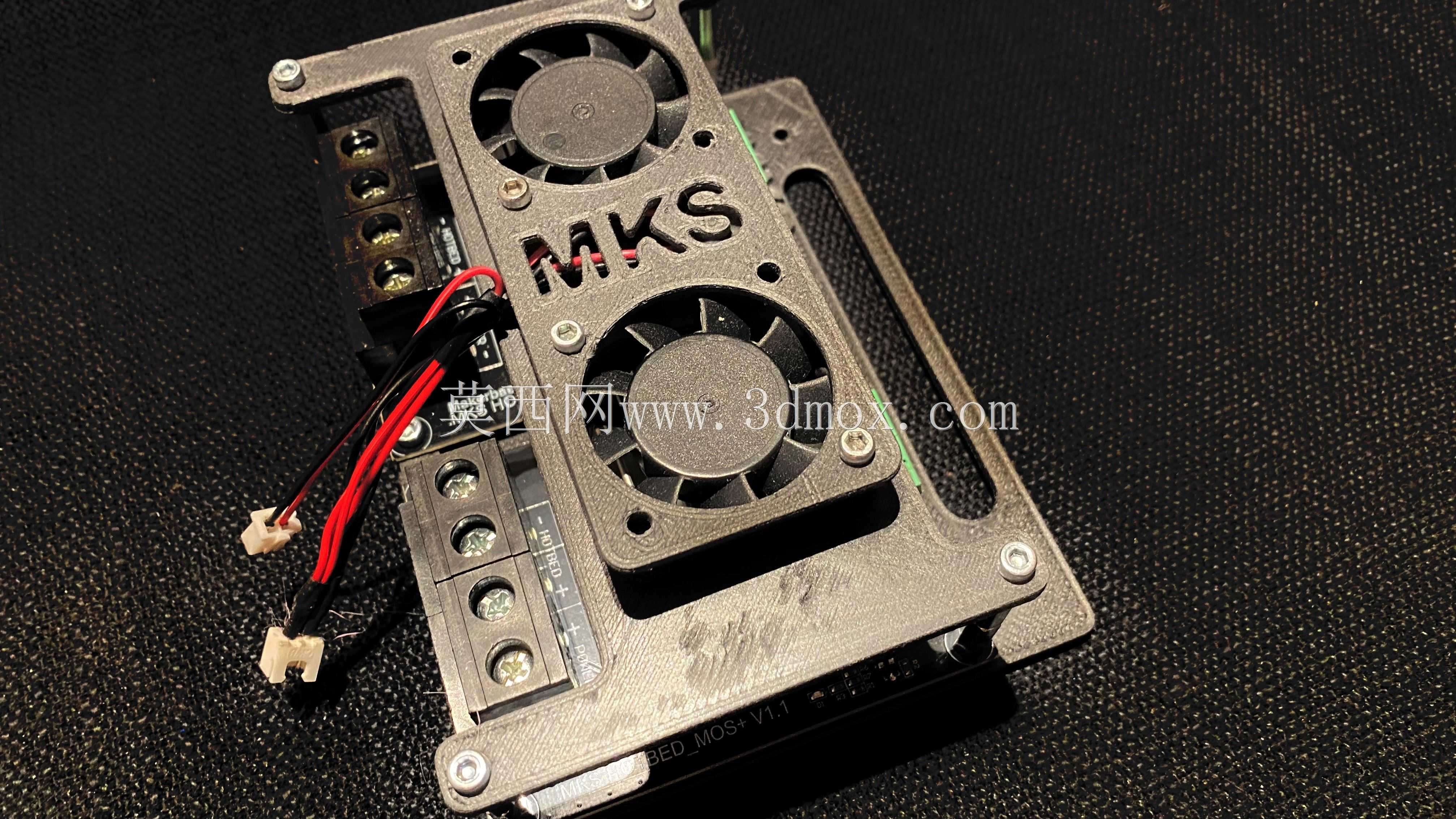

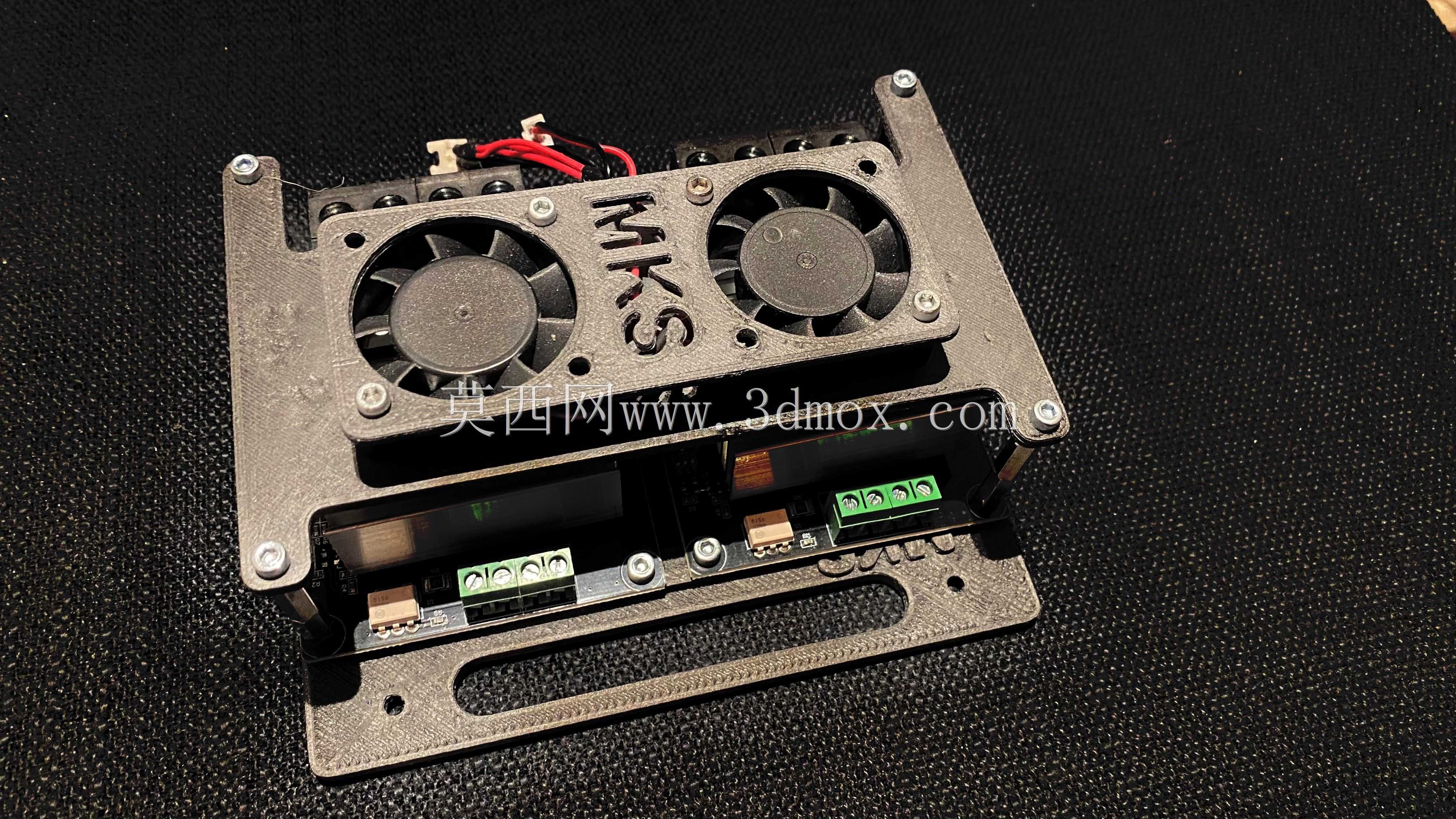

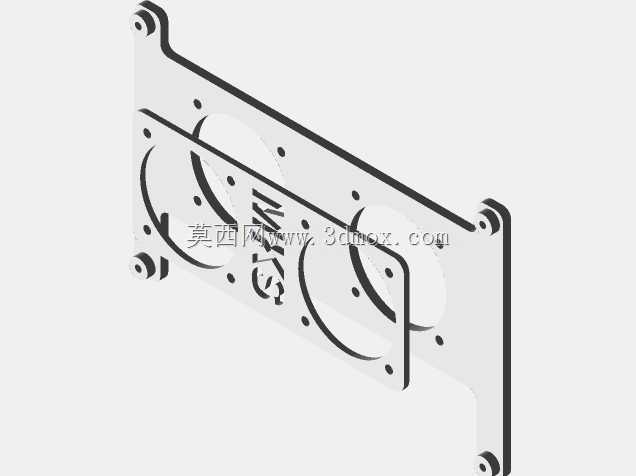

结构设计上采用上下分层的叠装布局，上层预留两个标准40mm轴流风扇的安装孔位，孔位匹配常规风扇的螺丝固定间距，可直接采用M3自攻螺丝完成风扇锁附，双风扇直吹的散热方案能让模块在30A持续载流工况下，将MOS管表面温度控制在安全阈值内，避免高温导致的内阻上升、输出功率波动问题。下层为MOSFET驱动板的安装腔室，预留了接线端子的避让空间，电源输入、负载输出的接线端完全外露，不会被支架结构遮挡，方便操作人员完成接线、验电、后期维护等操作，接线端旁的镂空槽位可辅助走线梳理，避免大电流导线与风扇叶片发生剐蹭磨损。

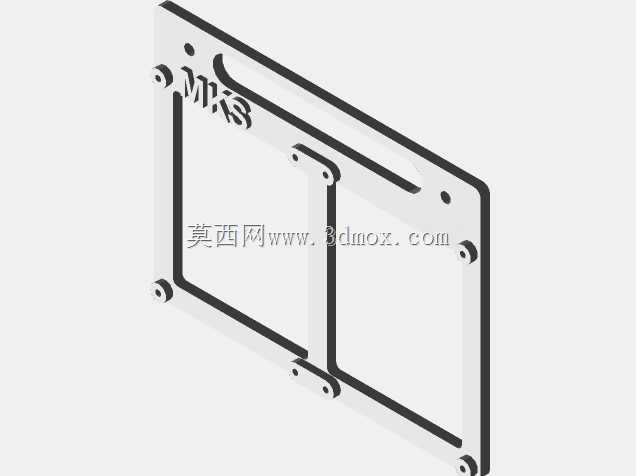

安装边界方面，支架整体采用平板式安装基面，底部预留的长条形腰型孔可适配不同机型的型材安装槽位，不管是2020还是2040规格的铝型材框架，都能通过T型螺母完成快速固定，腰型孔的调节余量可抵消安装面的孔位加工误差，降低现场安装的对位难度。支架侧边预留的标识位可激光雕刻模块的回路标识，方便后期维护时快速区分热床回路、挤出头回路的对应模块，避免多模块安装时出现接线混淆。

从实际使用角度看，这类集成散热的安装支架，相比直接用扎带将模块捆绑在型材上的临时固定方式，既解决了模块悬空导致的接线端受力松动问题，也通过定向散热风道提升了模块长期运行的稳定性，双风扇的冗余设计即使单风扇出现停转故障，剩余的散热能力也能维持短时间的正常运行，给操作人员留出故障排查的窗口，避免突发过热导致的打印中断、设备损坏。支架的边角位置都做了圆角过渡处理，没有尖锐的铣切毛刺，安装操作时不会划伤导线绝缘层或者操作人员手部，所有安装孔位都做了沉台设计，螺丝锁附后不会突出支架表面，避免与周边的走线、运动部件发生干涉。
