双探头四线制声纳测距传感组件

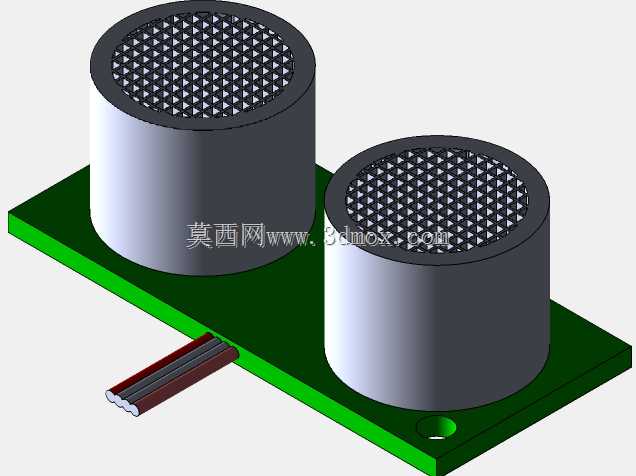

　　这款双探头四线制声纳传感组件，是面向小型移动机器人避障、近距离空间测距场景开发的硬件结构方案，在实际工程应用中，常被集成到AGV小车底盘、教育类开源硬件开发套件、小型服务机器人的环境感知层，也可用于简易液位检测、固定工位的物体存在检测场景，相比单探头声纳模块，双探头的布局能有效缩小探测盲区，提升近距离测距的响应稳定性。从结构设计逻辑来看，两个圆柱形声学换能器采用平行并列排布，固定在一块矩形PCB安装基板上，换能器的网面端统一朝向探测方向，这种布局能让收发换能器的声学指向性保持一致，减少因角度偏差带来的测距误差，同时基板上预留了单孔安装定位位，方便在设备机架上通过单颗螺丝完成快速固定，降低装配环节的对位难度。

　　出线端采用四线式排线引出，四根线分别对应电源正、信号收发、接地等功能，排线从基板侧边延伸而出，走线方向与探测方向垂直，能避免线材遮挡换能器的声学发射接收面，同时排线的扁平结构也方便在紧凑的设备内部空间走线固定，不会占用过多垂直安装空间。从安装边界来看，整个组件的总高度由换能器的圆柱高度决定，两个换能器的外径一致，并列排布后基板的宽度刚好覆盖两个换能器的安装固定位，基板厚度控制在常规PCB板厚范围，安装时只需要在固定面预留对应定位孔的安装位置，同时在换能器正前方预留无遮挡的声学传播空间即可，不需要额外设计复杂的固定支架。

　　在功能特性上，这类声纳组件依靠超声波发射与回波接收的时间差计算目标距离，相比红外测距方案，对透明材质、深色物体的检测稳定性更好，在光线变化较大的环境下也能保持稳定的检测性能，适合室内低速移动设备的近距离避障使用。设计过程中充分考虑了开源硬件生态的适配性，整体接口定义兼容常见的arduino开发板接线逻辑，结构尺寸也适配常规的小型机器人安装孔位标准，不需要额外做结构修改就能直接集成到现有开源机器人项目中。换能器端部的网状防护结构，既能保护内部的声学振膜不受外力磕碰损坏，又不会对声波的传播造成明显衰减，网状结构的网格密度经过匹配，刚好能阻挡日常环境中的细小灰尘、碎屑进入换能器内部，同时保证声波的穿透效率。

　　基板上的电路布局将换能器驱动电路、信号处理电路集成在同一块板上，不需要外接额外的信号处理板卡，进一步缩小了整个组件的占用空间，对于内部空间紧凑的小型设备来说，这种高集成度的结构设计能有效降低整体结构设计的复杂度，减少装配工序。在实际选型使用时，需要注意该组件的探测角度范围，安装时要避免换能器前方有突出的结构件进入探测波束角范围内，防止产生误触发信号，同时安装面要尽量保持平整，避免基板倾斜导致两个换能器的朝向出现偏差，影响测距精度。
