便携式希捷外置移动硬盘结构设计

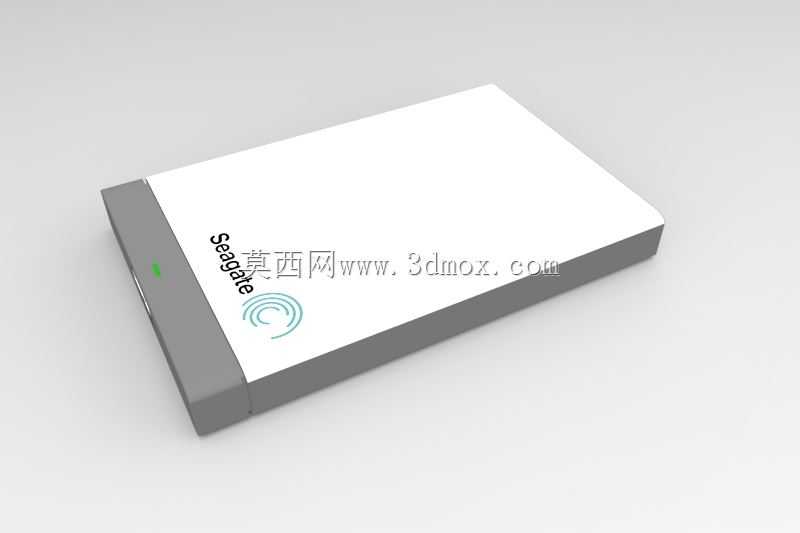

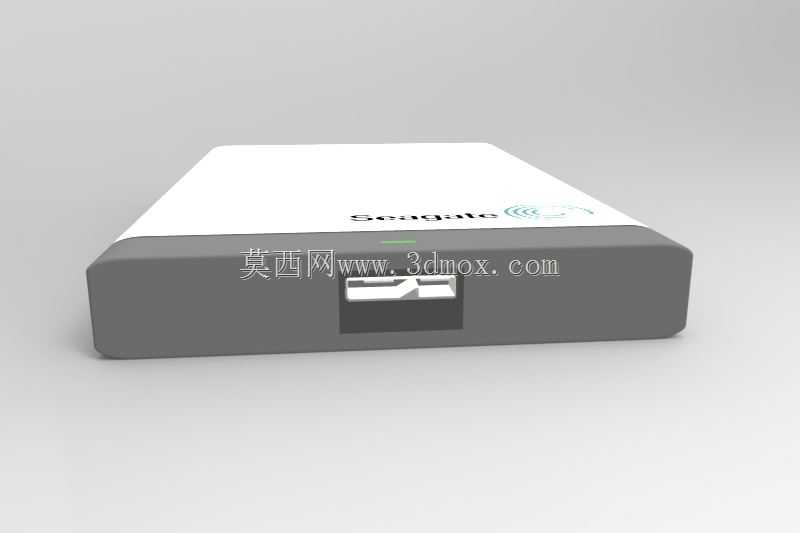

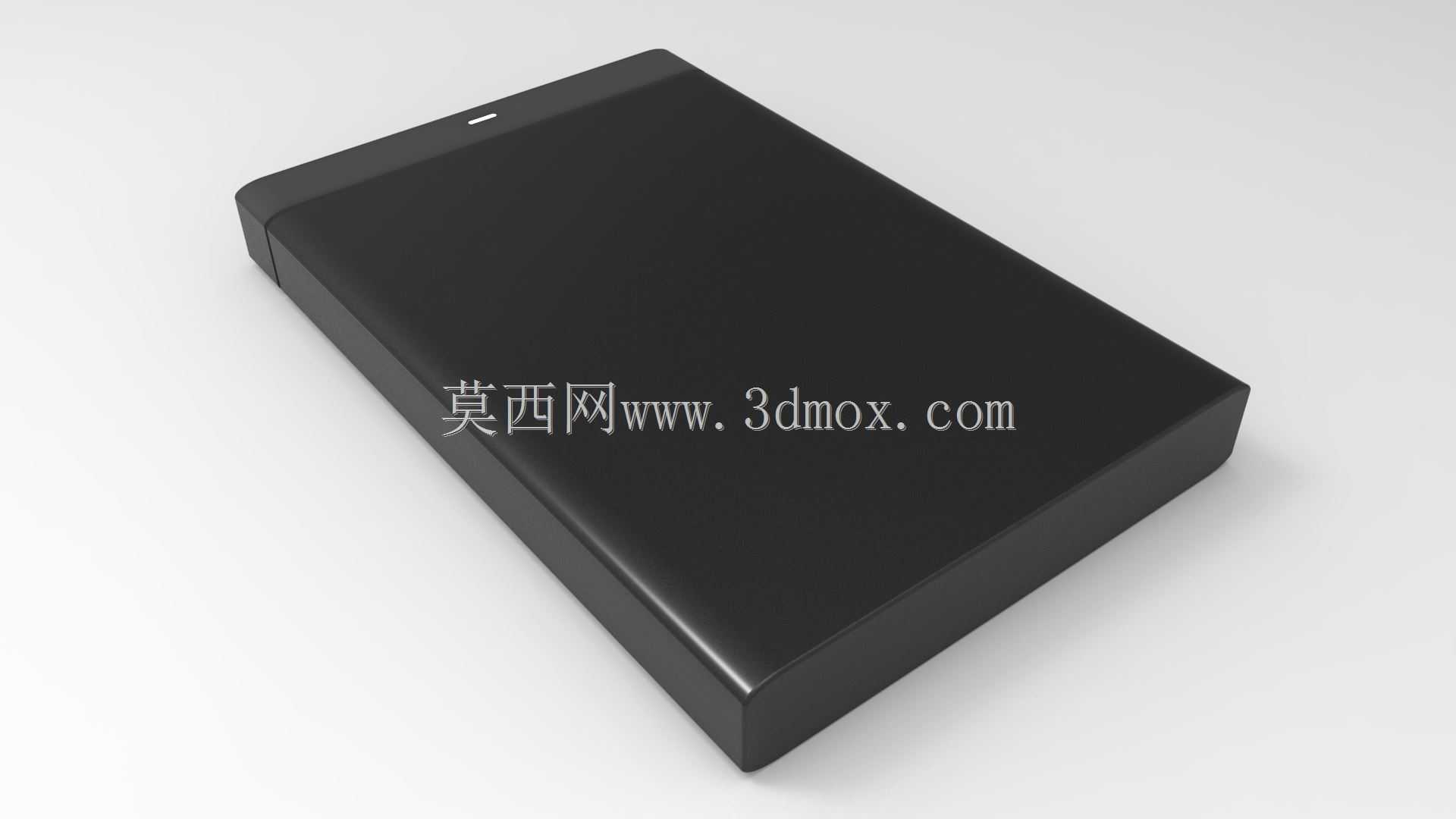

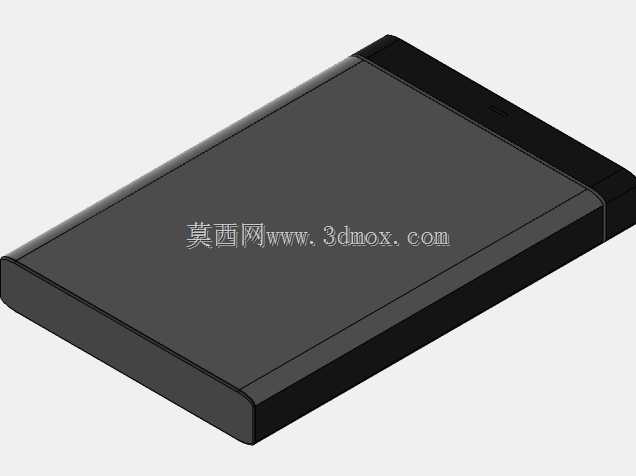

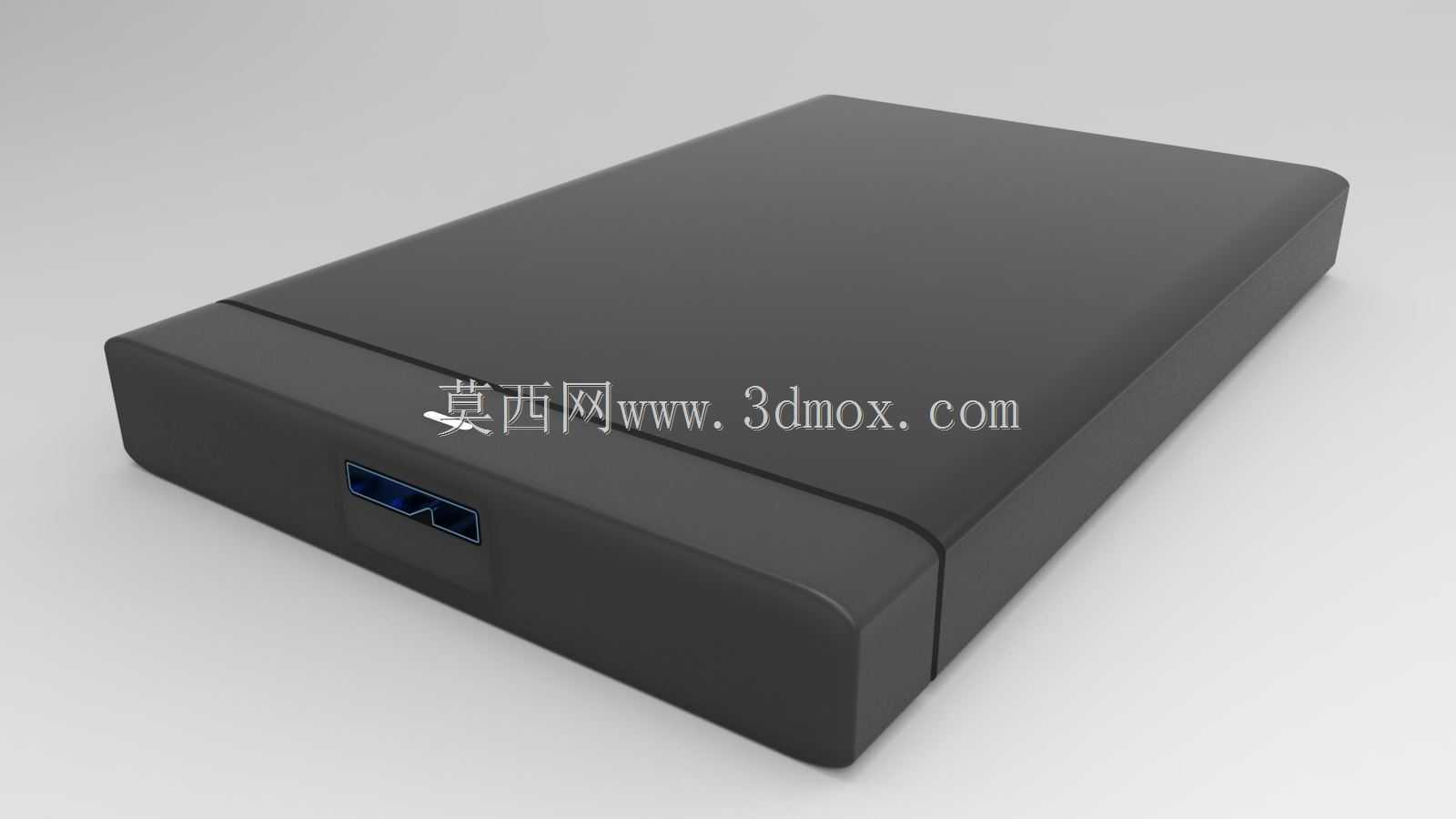

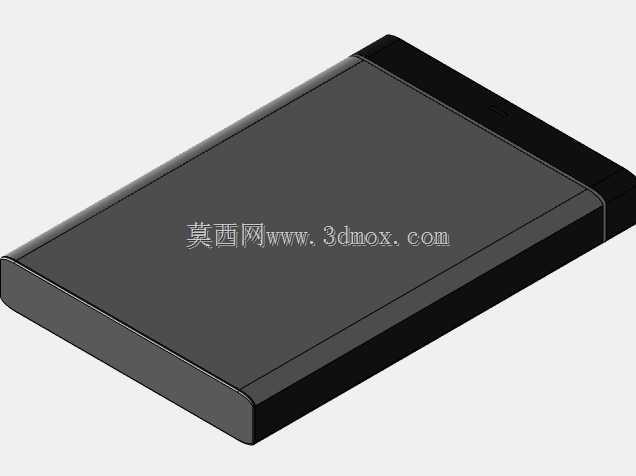

日常外勤作业、跨工位数据传输场景中，外置移动硬盘是结构工程师、现场调试人员随身携带的高频存储载体，这款希捷外置硬盘的三维结构，完全还原了量产产品的装配逻辑与外形边界。从实际使用场景出发，这类外置存储设备需要兼顾桌面放置的稳定性、随身揣带的抗磕碰性能，以及插接数据线时的操作便利性，建模过程中首先敲定的是外壳的分件逻辑：主体采用上下扣合的薄壁壳体结构，侧边预留USB接口的安装沉台，接口位置做了内凹防护设计，避免日常插拔时接口受力弯折，同时壳体边缘做了R2.5的圆角过渡，既消除注塑件的锐边风险，也能提升跌落时的应力分散效果。

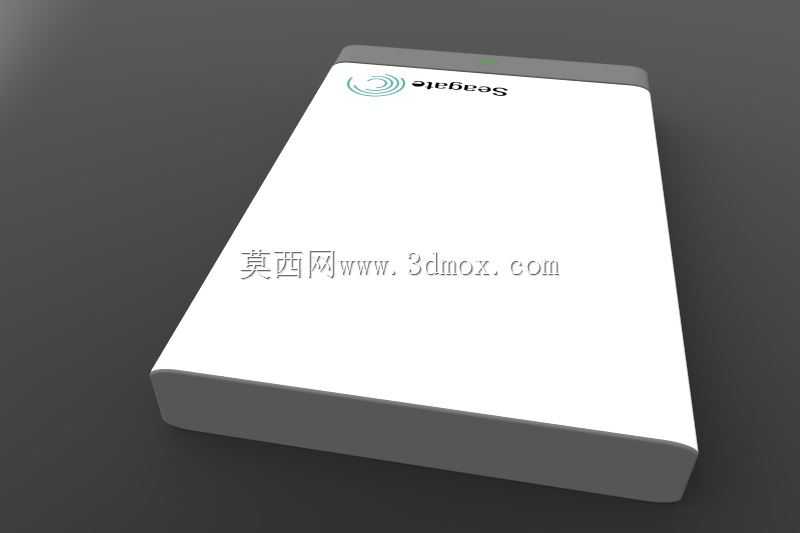

从功能特性来看，这款硬盘的内部腔体预留了2.5英寸标准机械硬盘的安装位，四个角位设置了带缓冲胶垫的固定柱，胶垫的压缩量控制在0.8mm，既能抵消随身携行时的振动冲击，也能避免硬盘盘体与硬塑壳体直接接触产生共振。壳体正面的品牌标识区域做了0.3mm的下沉凹面，适配丝印或IML工艺的标识附着，侧边的状态指示灯位置做了半透明导光柱的安装槽，导光柱与壳体采用卡扣式固定，不需要额外打胶固定，方便后期组装与维修拆解。

尺寸边界上，这款硬盘的整体长宽高控制在120mm*80mm*14mm，刚好适配常规工装裤口袋、电脑包侧袋的容纳尺寸，壳体壁厚统一设置为1.8mm，符合ABS注塑件的成型壁厚要求，避免出现缩痕、填充不足的工艺缺陷。上下壳体的扣合位设置了一周均匀分布的卡扣，卡扣间距控制在15mm以内，保证扣合后壳体缝隙均匀，不会出现翘边问题，同时在壳体尾部预留了1mm的挂绳孔位，方便用户搭配防丢挂绳使用，适配户外作业、现场勘测等复杂携行场景的使用需求。建模时还还原了壳体表面的细咬花质感，避免光面壳体容易残留指纹、划痕的问题，整体结构没有冗余设计，所有特征都围绕便携存储的实际使用需求设置，不管是做数码配件的结构参考，还是做场景搭建的道具模型，都能直接适配使用。
