紧凑型皮带式小型输送机三维结构设计

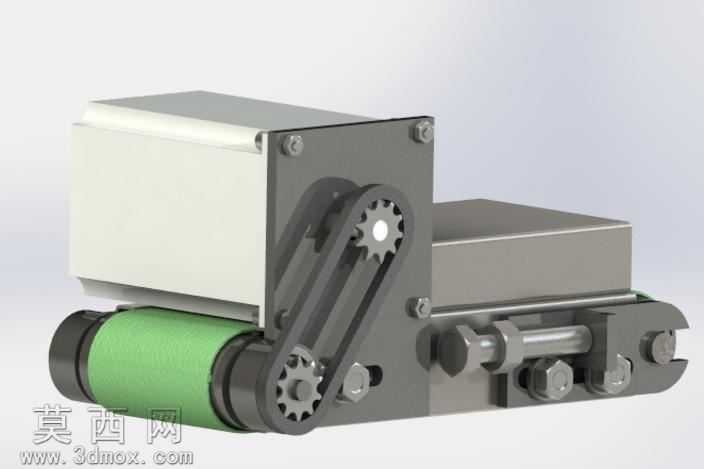

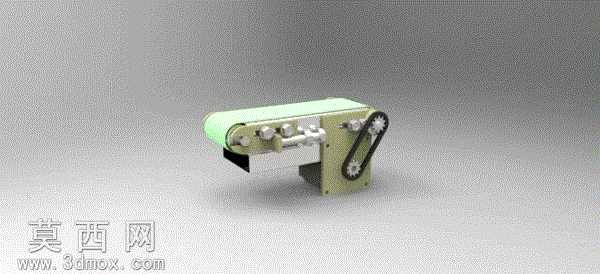

本款小型皮带输送机采用三维参数化建模完成整体设计，建模过程中先完成核心支撑机架的结构搭建，机架采用钣金折弯与机加工件组合的形式，通过螺栓连接实现各部件的精准装配，保证整体结构的刚性与安装便捷性。传动部分采用同步带轮配合齿轮链条的传动方案，建模时对链轮的齿形、链条的链节铰接结构、同步带轮的啮合齿面都做了精细化还原，可直观呈现动力从驱动端到输送辊筒的完整传递路径，避免传动干涉问题。输送载体选用轻型平皮带，建模时还原了皮带的张紧调节结构，通过侧部的调节螺栓可实现皮带张紧度的微调，适配不同输送负载下的运行需求，同时在皮带下方设置了承托板结构，避免物料输送过程中皮带出现下塌变形的问题。辊筒组件采用两端带轴承的安装结构，建模时还原了轴承的装配位、辊筒的表面防滑处理细节，保证皮带运行的平稳性。渲染阶段采用金属哑光材质模拟机架的钣金漆面效果，对链轮、螺栓等标准件采用金属镀锌材质表现，皮带采用浅绿色哑光橡胶材质，通过光影调整突出各部件的结构层次，清晰展现装配关系。设计思路上聚焦小型化、集成化的应用场景，将驱动组件与机架整合为一体式结构，大幅缩减设备整体占用空间，可直接集成到小型自动化生产线、物料分拣工位中作为短距离物料输送单元使用，整体结构紧凑，零部件通用性强，便于后期的维护与配件更换，建模过程中对所有配合面都做了公差适配的结构预留，可直接用于工程出图与实物加工参考。
