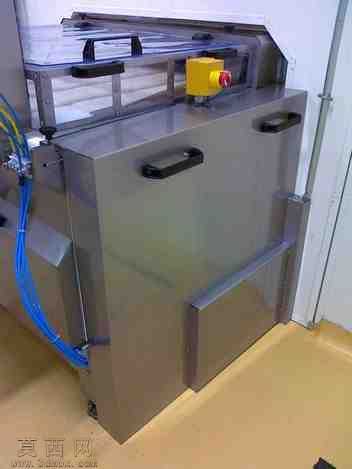

巧克力生产用盖合式输送设备结构模型

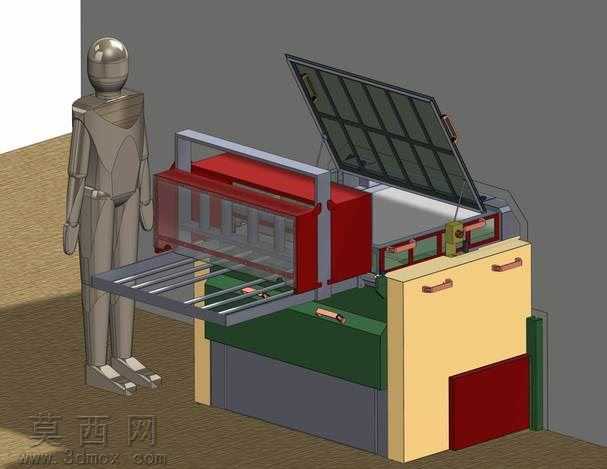

本模型为巧克力生产工序配套的盖合式输送设备三维结构，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计装配逻辑，所有零部件均按照实际生产加工的尺寸比例进行绘制，无失真缩放的结构问题。模型整体分为下部支撑柜体、中部输送执行机构、上部可开合防护盖体三个核心模块，建模时对各模块的装配配合关系做了完整约束，可实现动态开合、输送动作的模拟演示。渲染阶段采用贴近工业设备实际外观的材质方案：下部支撑柜体的钣金外壳采用哑光米黄与墨绿配色的金属烤漆材质，还原车间设备的真实涂装质感；上部防护盖采用半透明深色防护板搭配金属包边材质，清晰展现盖体内部的防护网格加强筋结构，同时可直观观察内部输送辊道的排布；中部输送段的红色护罩采用亮面工业塑料材质，输送辊道采用抛光不锈钢材质，拉手、合页等五金配件采用镀铬金属材质，不同材质的粗糙度、反光度参数均做了差异化调整，渲染输出的效果图层次分明，各部件辨识度高。结构设计上，上部防护盖通过侧边合页与机架连接，可实现大角度向上翻开，方便设备日常维护、清洁与故障排查，盖体表面设置的网格加强筋在保证防护强度的同时降低了盖体自重；下部柜体设置多组抽屉式储物结构，可放置生产辅助工具、备品备件，柜体底部采用封闭钣金结构，避免生产过程中碎屑、灰尘进入设备内部；中部输送机构采用多组平行辊道搭配侧边定位导向结构，可适配巧克力生产过程中载具的平稳输送，侧边护罩可防止输送过程中产品偏移掉落。设计思路围绕巧克力生产车间的卫生要求、操作便捷性需求展开，在满足输送功能的基础上，兼顾了食品生产设备易清洁、易维护的使用要求，整体结构紧凑，无冗余设计，建模过程中对原有同类设备的结构误差做了优化调整，规避了装配干涉问题，各活动部件的运动行程均做了限位约束，可直接用于后续的工程图导出、生产方案参考。
