大型环形轨道输送作业平台三维设计

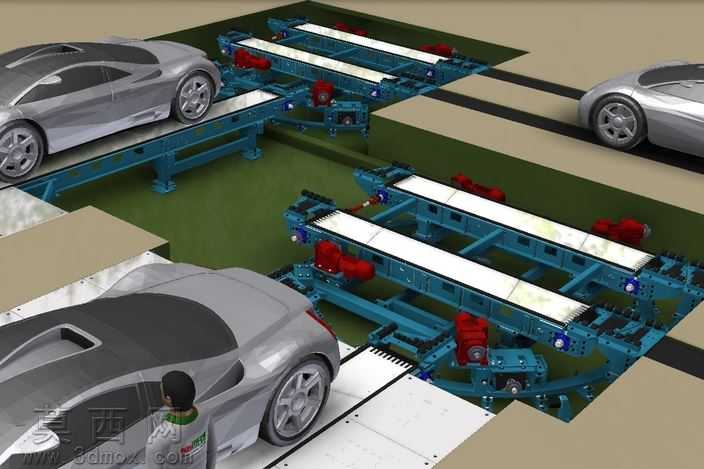

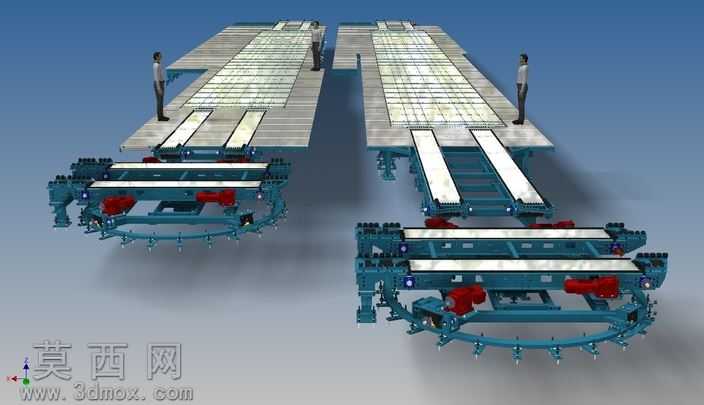

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕双列对称式环形轨道输送作业平台展开设计，建模过程严格遵循机械设计公差规范，对平台的每一处结构细节都进行了1:1比例还原。首先从底部环形回转基座开始建模，对基座上的回转支撑齿圈、驱动安装位、定位销孔、支撑脚座等特征逐一绘制，通过草图约束、拉伸、阵列等特征命令完成基座主体构建，确保环形轨道的圆度、同轴度符合实际加工装配要求。中部的输送轨道段区分了固定平台段与滑移输送段，对轨道的型材框架、面板铺装结构、侧边导向限位结构分别建模，其中滑移段的滑动副、驱动连接位做了单独的特征细化，还原了轨道段之间的拼接定位结构，保证各段轨道对接后平面度一致。平台上的驱动单元部分，对红色的驱动装置、传动连接件、安装支座都做了结构还原，明确了驱动单元与环形基座、输送轨道的装配关系，通过装配约束还原了驱动单元带动滑移轨道沿环形路径运动的动作逻辑。渲染阶段采用工业级渲染参数，为基座金属结构赋予深蓝色哑光漆材质，还原重型机械设备的漆面质感，为轨道面板赋予防滑金属铺装材质，为驱动单元赋予红色防护漆与金属加工面的组合材质，场景中添加标准人体参考模型，直观体现整套平台的实际尺寸比例与作业空间尺度。设计思路围绕大尺寸重载环形输送作业场景展开，采用双列对称布局可同时满足双侧工位的物料输送、作业停靠需求，环形回转结构可实现物料在不同工位间的循环流转，平台预留的人员站立区域可满足操作人员随平台同步作业的需求，整体结构兼顾了承载强度与运动稳定性，所有零部件的建模都考虑了实际加工的工艺可行性，装配关系符合机械装配逻辑，可直接用于方案展示、结构校核以及后续的工程图输出工作。
