门玻璃动态声音激励器结构设计

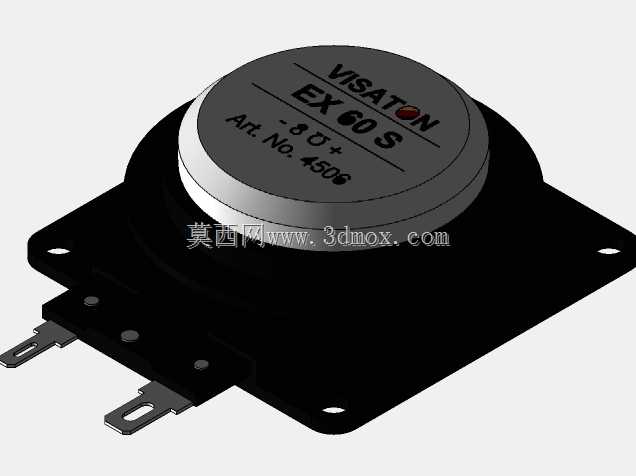

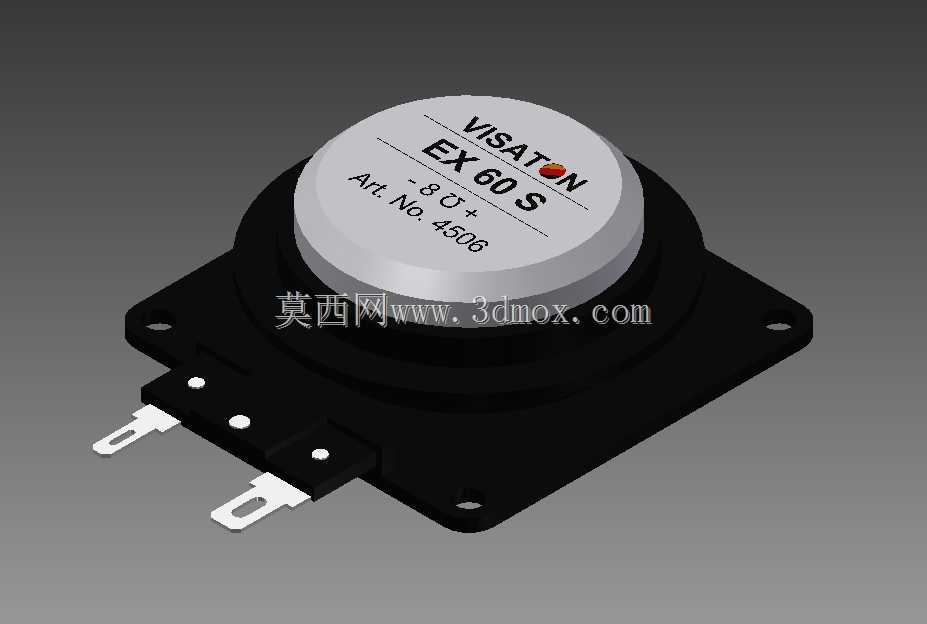

这类声激励器和常规锥盆扬声器的发声逻辑完全不同，它不需要依靠自身振膜推动空气发声，而是通过耦合接触面将振动传递给附着的硬质板材，让整块板材成为发声面，在玻璃隔断、展柜橱窗、车用门窗这类无法开孔安装常规扬声器的场景中，能在不破坏原有结构完整性的前提下实现音频重放，尤其适合对外观完整性要求高的商用展示、智能家居隔断、特种车辆舱室等场景。从结构设计来看，该器件采用方形法兰安装基座，基座四角预留安装孔位，可通过螺丝直接贴合固定在玻璃或硬质板材表面，安装时仅需在对应位置预留接线避让空间即可，不需要在传声板材上开设大尺寸的扬声器安装孔，能最大程度保留板材本身的结构强度与外观整洁度。核心振动单元采用圆形金属上盖封装，上盖表面印制型号标识，内部集成电磁驱动结构，通电后可将音频电信号转换为高频机械振动，振动通过基座底部的耦合面均匀传递到接触的板材上，避免局部应力集中导致的振动损耗或者板材异响。接线端采用两个平行的插片式接线端子，端子做了折弯定位处理，既可以直接插接配套的线束端子，也可以通过焊接方式接线，适配不同的装配工艺需求，端子与基座之间设置了绝缘隔层，避免接线端与金属安装基座导通造成电路短路。设计过程中需要重点考虑安装面的平面度要求，法兰基座的安装接触面平面度公差需要控制在0.1mm以内，保证激励器与板材之间完全贴合，避免存在间隙导致振动传递效率下降；同时要匹配振动传递路径的阻尼设计，基座与振动单元之间的缓冲结构既要保证振动能够有效传递到板材，又要避免激励器自身的谐振影响发声清晰度。安装边界方面，方形法兰的外轮廓尺寸适配常规小功率声激励器的安装空间，接线端子伸出基座的长度经过优化，不会在安装时与玻璃表面的固定压条产生干涉，安装孔位的间距符合行业通用的安装规范，可直接替换同规格的同类产品，不需要重新调整安装位的开孔位置。在实际选型应用中，这类激励器的驱动功率需要匹配音频输出端的功率参数，安装时需要在耦合面涂抹薄层导声胶，进一步提升振动传递效率，同时要避免安装在板材的阻尼约束位置，尽量选择板材振动幅度适中的区域固定，才能获得更均衡的频响表现。
