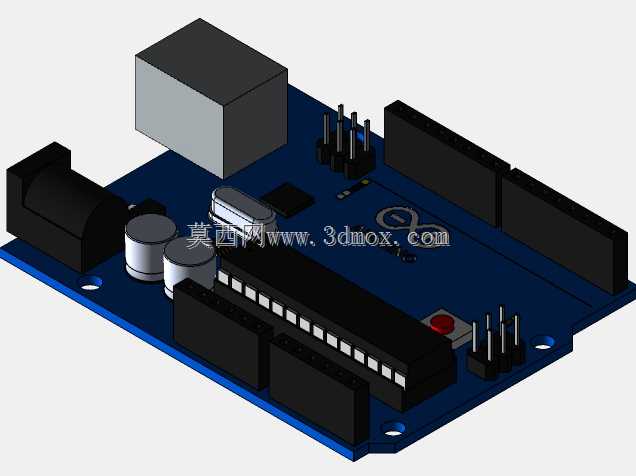

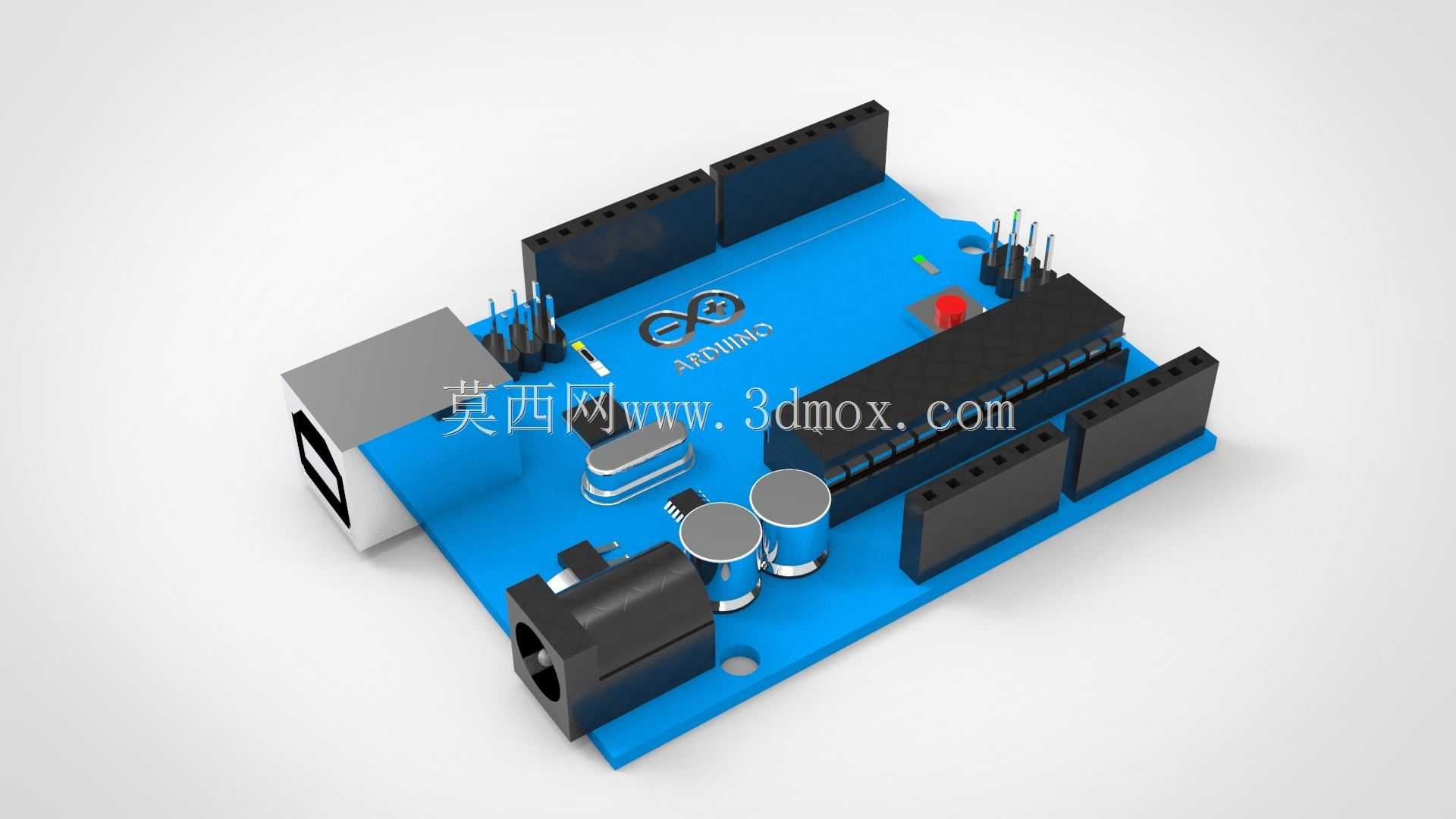

ArduinoUno开源控制开发板结构设计

这款开源控制开发板的三维结构设计，首先围绕嵌入式开发场景的实际使用需求展开，在高校电子实训、创客项目开发、小型自动化设备原型验证、智能硬件小批量试制等场景中，这类控制板都是核心的硬件载体，承担着信号采集、逻辑运算、执行机构驱动的核心作用，设计过程中需要兼顾插接兼容性、结构强度与使用便利性。从功能特性来看，板载集成了电源输入接口、USB通讯接口、多组排针插接位、复位按键、状态指示灯以及核心处理芯片的安装位，所有接口的位置排布都遵循开源硬件的通用插接规范，能够直接兼容市面上绝大多数的扩展模块，无需额外调整结构即可完成功能堆叠。设计思路上，首先确定PCB基板的外形边界，整体采用矩形板型，四角预留安装固定孔位，固定孔的孔径与孔位间距匹配通用的塑料支撑柱与铜柱规格，既可以直接安装在定制的设备外壳内部，也可以配合面包板完成桌面原型搭建，安装边界充分考虑了外接排针后的整体高度，避免在外壳装配时出现排针与壳体内壁干涉的问题。板上元件的排布遵循信号流向逻辑，电源输入接口布置在板端侧边，方便外部电源插拔，USB接口布置在相邻侧边，兼顾通讯接线与程序下载的操作便利性，电解电容、晶振等易受外力影响的元件布置在板身中部区域，避开插拔操作时的受力点，排针沿板身两侧长边等距排布，引脚间距严格遵循通用插接件标准，确保扩展模块插接时的对位精度。结构设计过程中对每个元件的安装高度都做了精准匹配，复位按键的凸起高度略高于周边元件，方便手动按压操作，电源接口的金属外壳做了限位结构设计，避免反复插拔后出现焊盘脱落的问题，板身边缘做了圆角处理，减少拿取过程中的边角磕碰损伤。对于需要将该控制板集成到小型设备中的结构工程师而言，这个三维模型完整还原了所有元件的外形与位置，能够直接导入装配体中完成外壳安装位、走线空间的校核，不需要额外测量实物尺寸即可完成配套结构的设计，也可以用于教学场景中讲解开源硬件的结构组成与元件排布逻辑，帮助初学者理解电路板布局的基本工程原则。
