立式承压储料罐体带支架装配结构

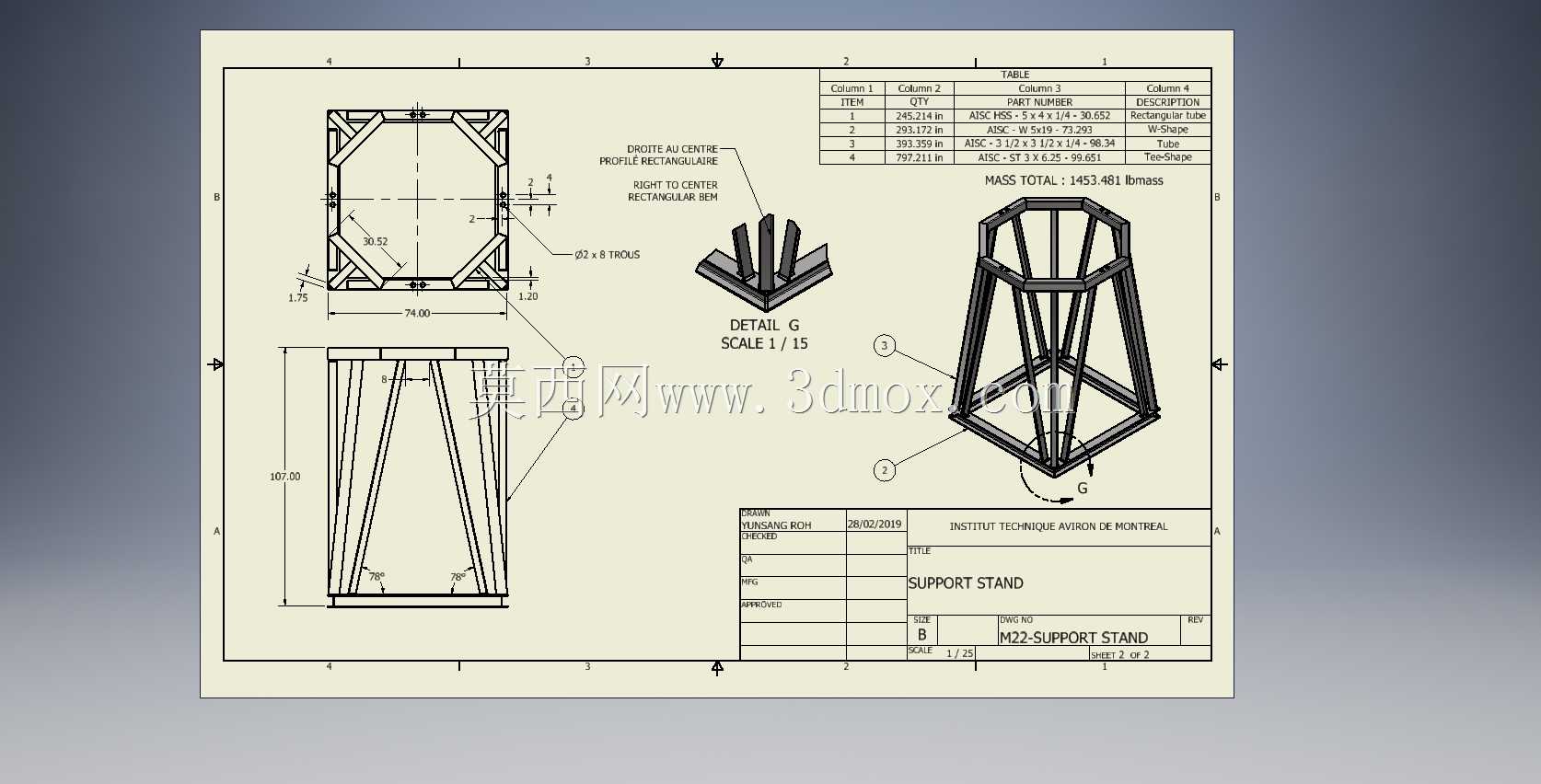

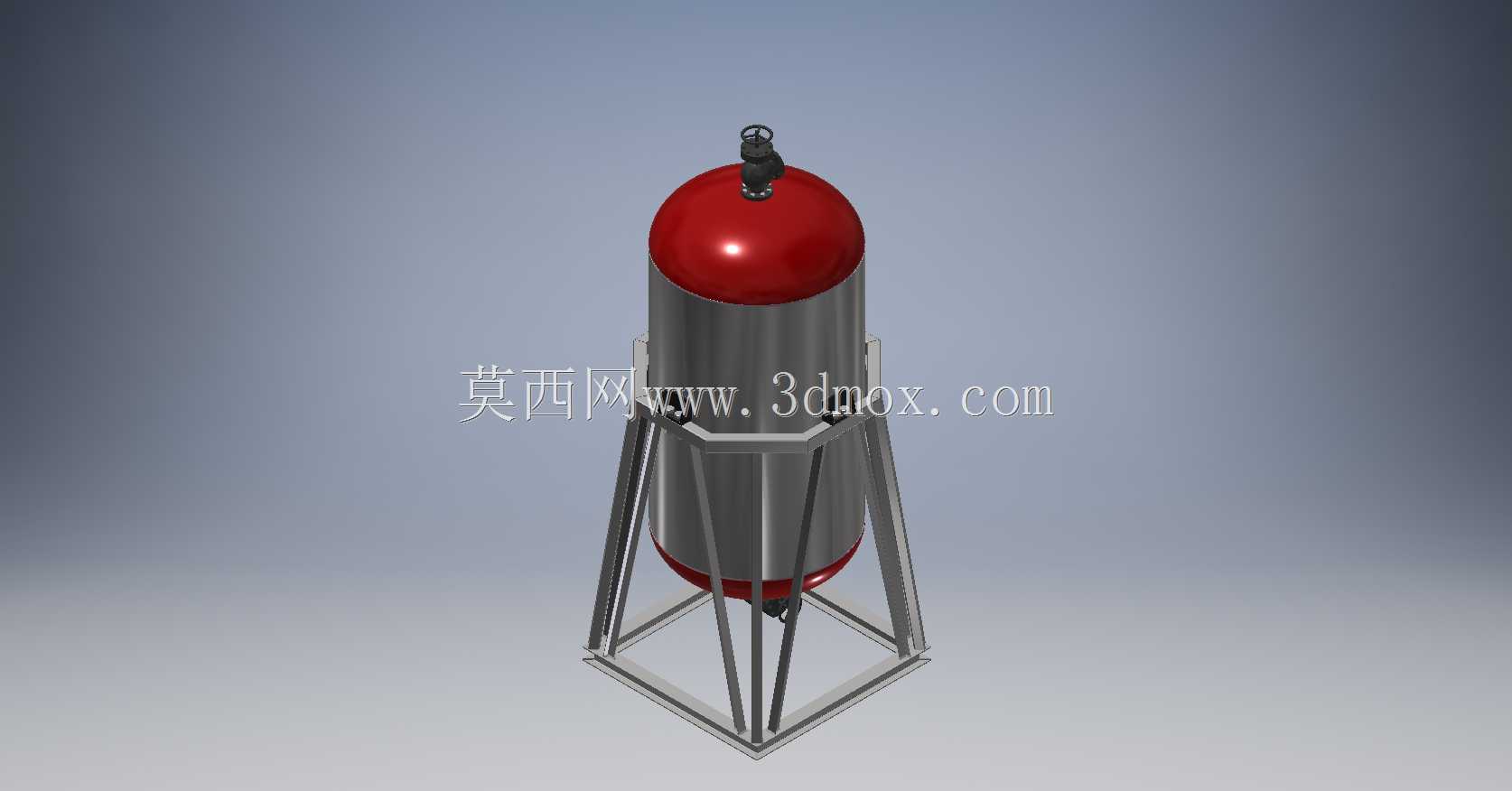

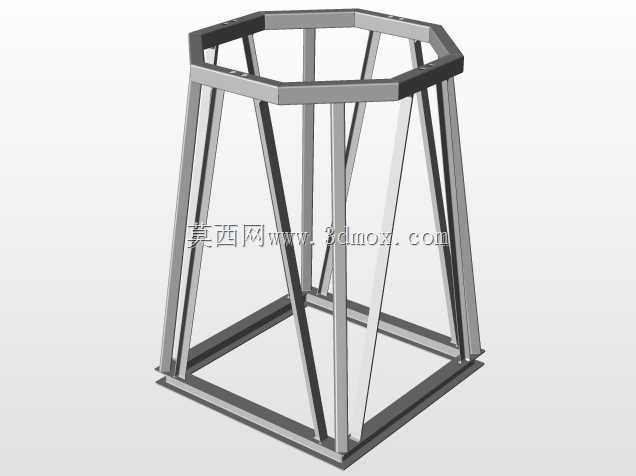

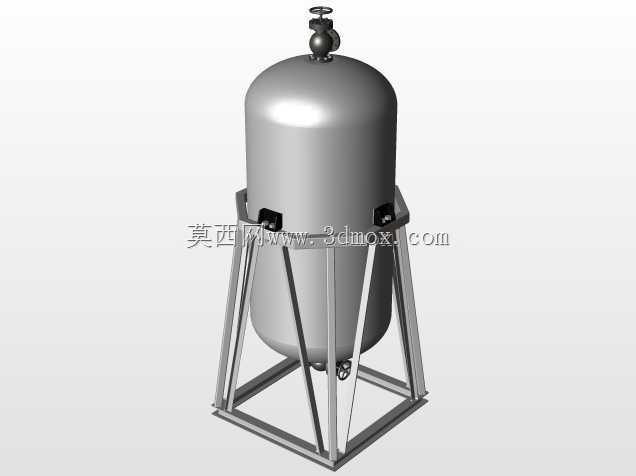

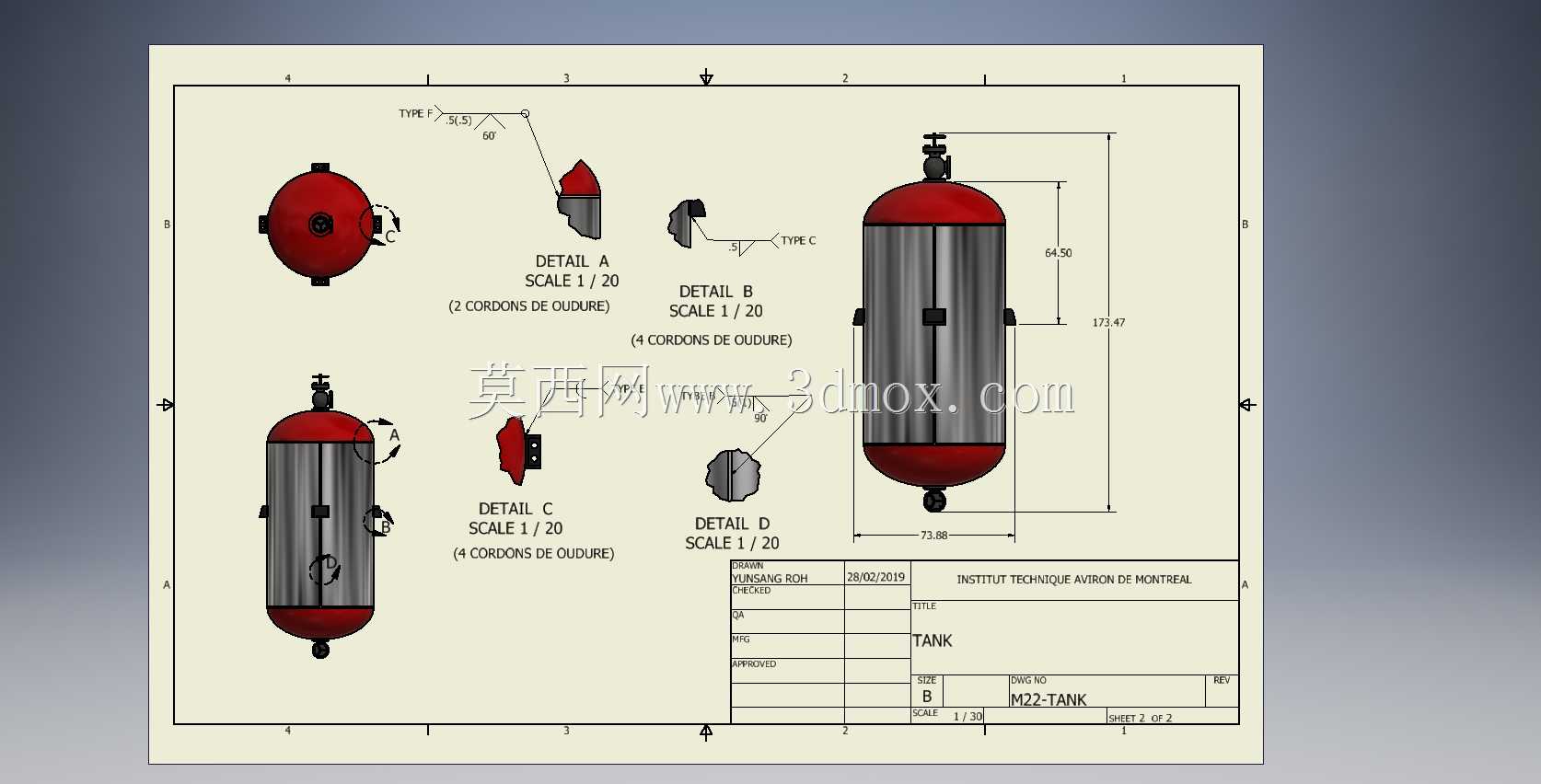

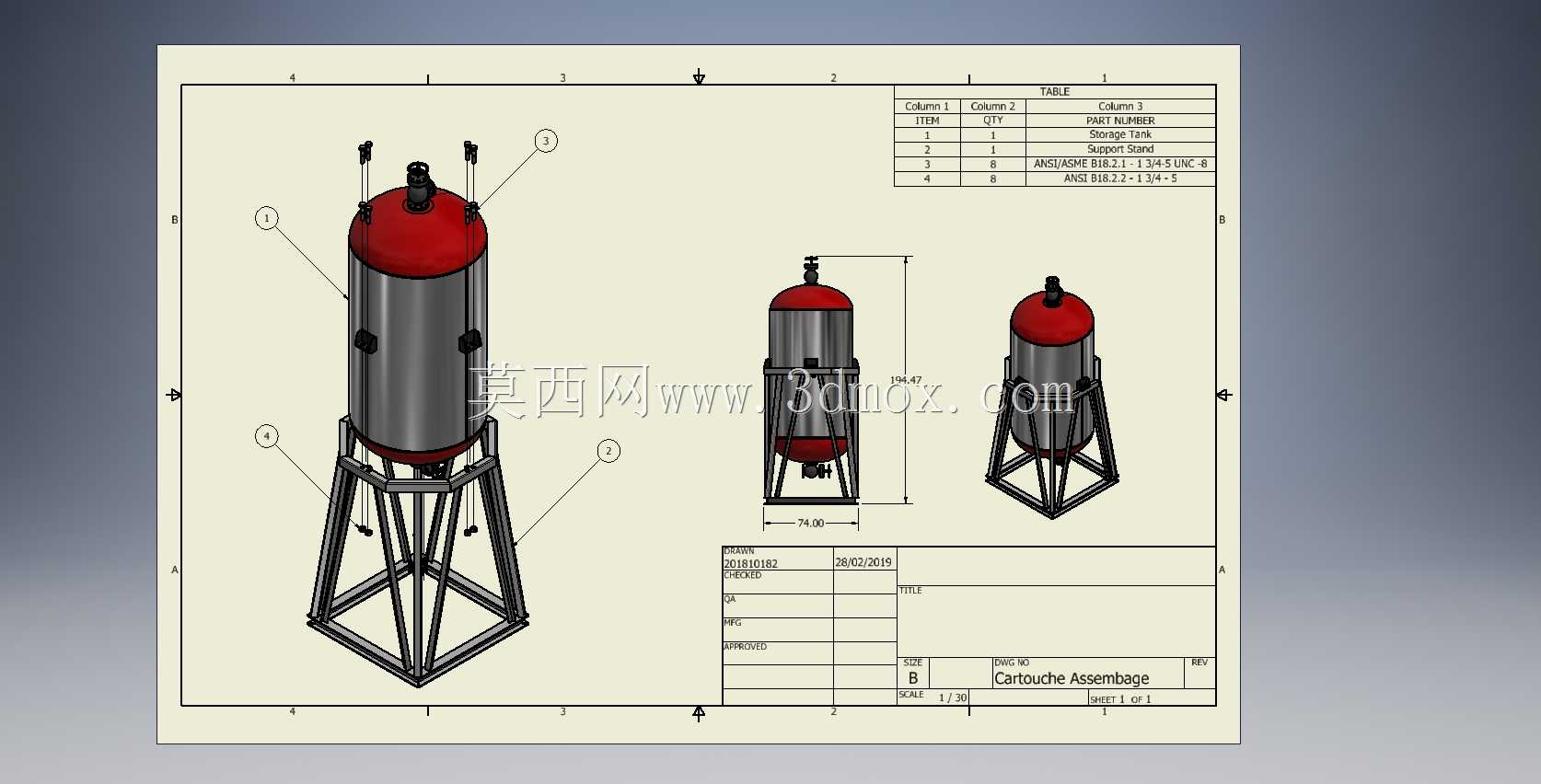

这套立式承压储料罐体装配结构，主要面向中小型工业生产场景中的流体、带压介质暂存需求，常见于小型化工试验线、气动系统稳压支路、特种流体分装工位的配套储装环节，区别于大型厂区的落地式焊接储罐，该结构主打紧凑安装、快速移位的使用特性，适配空间有限的车间边角、移动作业平台的搭载需求。从功能实现逻辑来看，罐体主体采用上下椭圆封头对接圆柱筒身的结构形式，这种结构能在同等壁厚条件下最大化承受内部介质压力，避免直角结构带来的应力集中问题，顶部设置的阀组接口兼顾介质充装、压力泄放、管路对接的多重功能，底部预留的排出口可实现罐内介质的完全排空，减少残液滞留带来的介质混杂、罐体腐蚀问题。配套的框架式支架采用方管型材焊接成型，底部为正方形支撑平面，四根斜向支撑梁从底部四角延伸贴合至罐身中下部的支撑环位置，既保证了罐体放置的垂直度，也能在设备移动、受侧向冲击力时避免罐体倾倒，支架与罐身的接触位置设置了缓冲垫层，减少硬接触带来的罐体表面磨损、振动传导异响问题。设计过程中优先考虑了安装边界的适配性，整体支撑底座的占地尺寸控制在小型设备的常规安装范围内，不需要额外做混凝土基础固定，直接放置在平整的硬化地面即可满足使用稳定性要求，罐体总高度适配常规车间的操作位高度，顶部阀组的位置刚好匹配成年操作人员站立操作的手臂可达范围，不需要额外搭设操作平台即可完成阀组开关、管路对接的日常操作。从结构细节来看，罐身与支架的连接采用可拆卸式的抱箍固定结构，而非直接焊接固定，当罐体需要做内部清洁、壁厚检测、防腐层维护时，可以直接松开抱箍将罐体从支架上吊出，不需要整体切割破坏支架结构，降低后期维护的工作量。支架底部的四个支撑脚预留了地脚螺栓安装孔，若设备需要长期固定在某一工位，可通过膨胀螺栓将支架与地面锁死，进一步提升设备运行的稳定性，适配有振动工况的使用场景。罐体的封头与筒身对接位置做了圆弧过渡处理，既减少了焊接过程中的应力变形，也避免了罐内直角位置的介质残留，对于有洁净度要求的介质存储场景，这种过渡结构能大幅降低清洁难度，减少卫生死角。
