DB37内螺纹螺母端子转接连接器

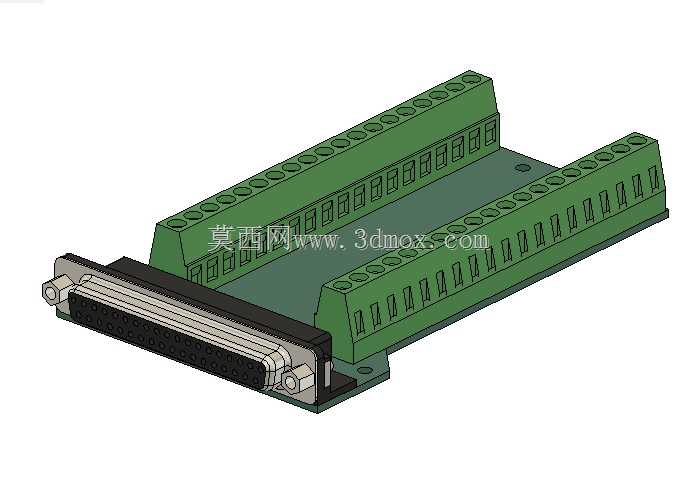

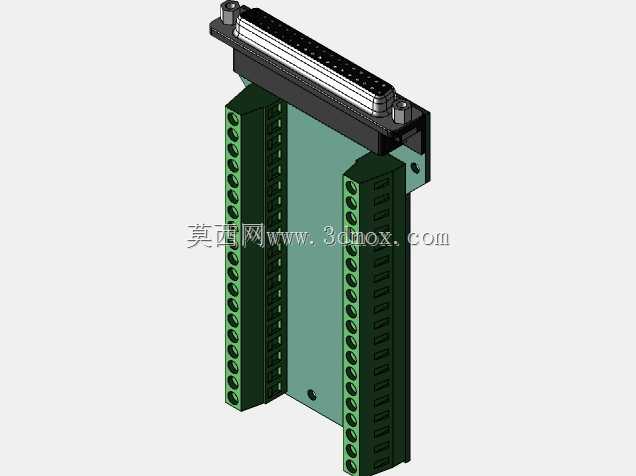

这款DB37规格的内螺纹螺母式转接连接器，主要面向3D打印设备热端信号转接、工业测控系统信号分线、小型自动化设备IO接线等场景设计，解决高密度D-sub接口直连布线难度大、后期维护拆接线效率低的实际工程问题。从结构设计逻辑来看，主体采用绿色绝缘基座承载两侧接线端子排，单侧排布19位、双侧合计38位接线位，完全匹配DB37接口的37个信号引脚定义，预留1位接地冗余位，接线位采用螺丝压接结构，适配0.2-1.5平方毫米的多股信号线缆，压接后接触电阻稳定，可承受最高5A的持续载流，满足常规弱电信号传输需求。前端集成标准DB37公头接口，接口两侧配备内螺纹螺母锁紧结构，对接配套母头时可通过螺丝锁紧，避免设备运行过程中受振动、拉扯出现接口松脱、信号中断的问题，相比无锁紧的直插式结构，抗振动性能提升明显，适合车间内有持续振动的设备安装场景。安装边界方面，基座底部预留两个对称的安装固定孔，孔位间距适配标准DIN导轨安装卡扣，也可直接通过M3螺丝固定在设备钣金面板或PCB安装支架上，整体外形宽度适配常规弱电布线槽的走线空间，安装后不会与周边相邻的接线端子、电气元件产生空间干涉。设计过程中充分考虑现场接线的操作便利性，两侧端子排的接线螺丝朝向外侧倾斜15度，操作人员使用十字螺丝刀锁紧线缆时，不会被基座本体遮挡操作视线，即使是密集布线的电控箱内，也能快速完成单根线缆的拆装，无需拆除周边已接好的其他线缆。绝缘基座采用阻燃PA66材质注塑成型，耐温范围覆盖-20℃到85℃，可满足3D打印机热端周边的温度环境要求，不会因长期受热出现绝缘性能下降、基座变形的问题。金属接触件采用铜合金镀镍处理，抗氧化性能优异，长期使用不会出现接触点氧化导致的信号衰减问题，适配RS232、差分信号、开关量信号等多种常见工业信号的传输需求，在小型测试治具、实验室数据采集设备的接线改造场景中，也可直接替代传统的焊接式DB37接头，省去焊接工序，缩短设备组装与维护的工时。
