Micromatch24针SMD表贴连接器结构

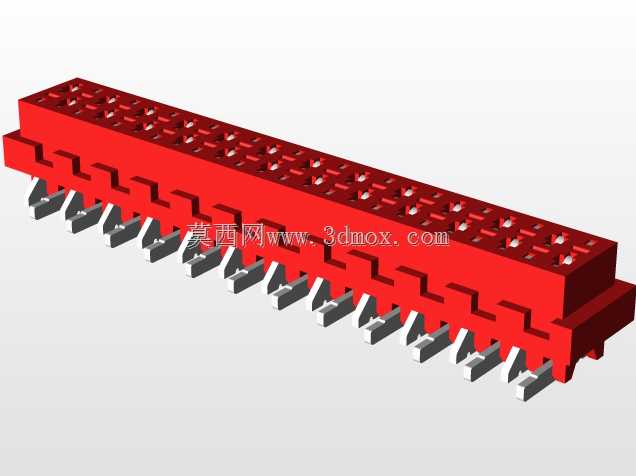

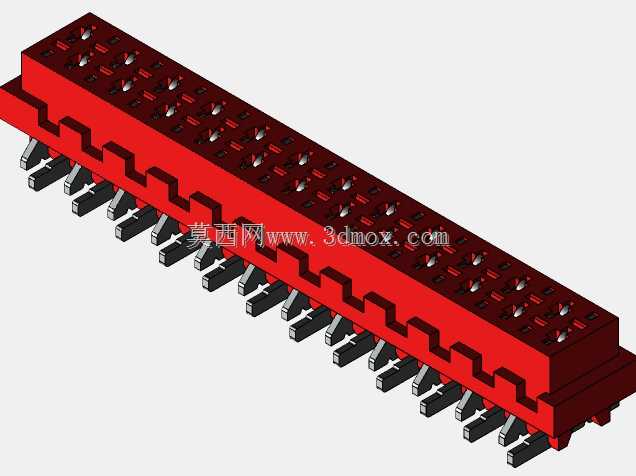

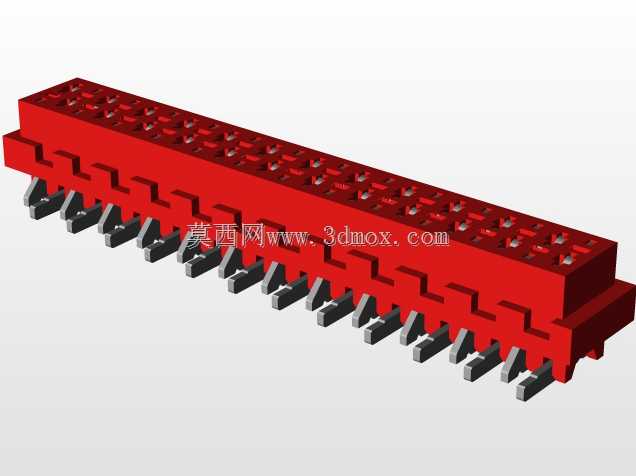

这款24针表贴型Micromatch连接器，主要面向高密度板对板、线对板的信号互联场景，常见于工业控制板卡、通讯终端设备、测试测量仪器的内部电路连接环节，在空间紧凑的PCB布局中，能够替代传统直插式连接器减少板面占用，同时适配回流焊工艺提升整板焊接效率。从实际使用需求出发，该连接器采用1.27mm标准节距设计，整体长度32.4mm、宽度5mm、高度5.25mm，安装边界完全适配常规0.8mm及以上厚度的PCB板材，表贴引脚的焊盘尺寸经过优化，既能够保证焊接后的机械抗拉强度，又能避免相邻引脚在回流焊过程中出现连锡短路的问题。连接器主体采用耐高温绝缘基材制作，能够承受无铅回流焊的峰值温度冲击，不会出现基座变形、针位偏移的问题，内部接触端子采用铜合金基材镀覆处理，接触电阻低且具备一定的抗疲劳性能，多次插拔后仍能保持稳定的接触压力，避免信号传输中断或接触不良的故障。设计过程中重点考虑了SMT产线的适配性，连接器底部设置有定位凸点，能够与PCB上的定位孔精准配合，贴片机吸嘴可以直接吸附连接器顶部平整面完成取料贴装，不需要额外定制吸嘴，减少产线换型的调试成本。连接器侧边的防呆结构能够避免插接过程中出现反插、错插的问题，红色的绝缘基座也便于产线操作人员目视识别，区分不同针数、不同定义的连接器型号，减少装配过程中的错料风险。端子的排布采用双列对称设计，每列12个接触位，既可以用于普通IO信号的传输，也能够满足低压差分信号的平行布线要求，相邻端子之间的绝缘间距满足安规要求，在常规低压直流电路应用中不会出现爬电距离不足的问题。表贴引脚的成型角度经过反复验证，焊接后引脚与焊盘的贴合度良好，焊点能够形成均匀的半月形润湿面，既保证电气连接可靠性，也能在PCB受外力产生微小形变时，通过引脚的微量变形吸收应力，避免焊盘脱落或端子断裂的问题。
