改进型钢轧线步进式钢冷床输送装置

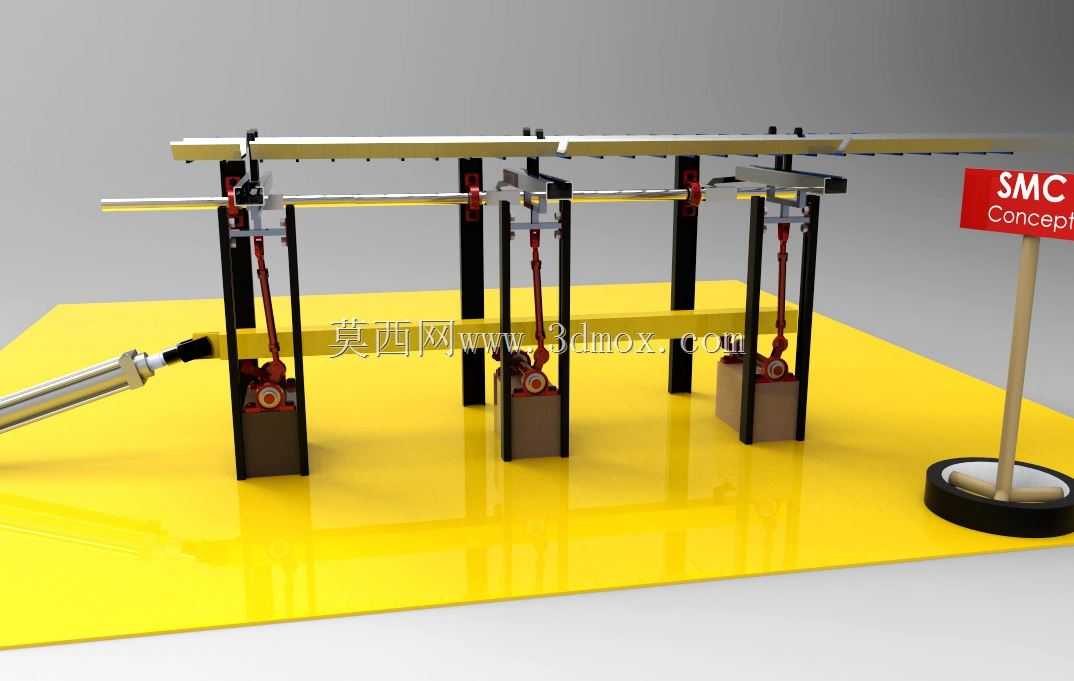

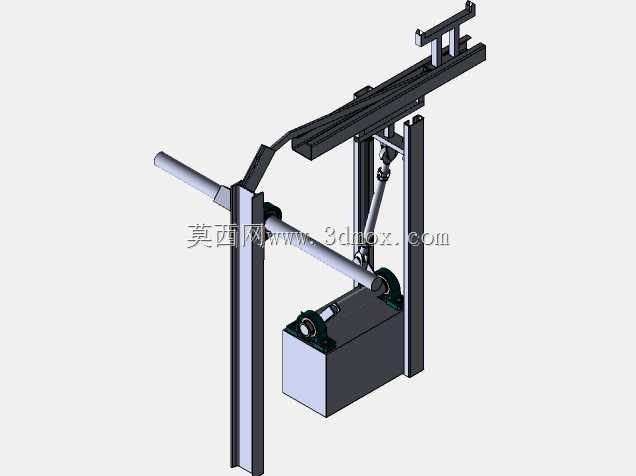

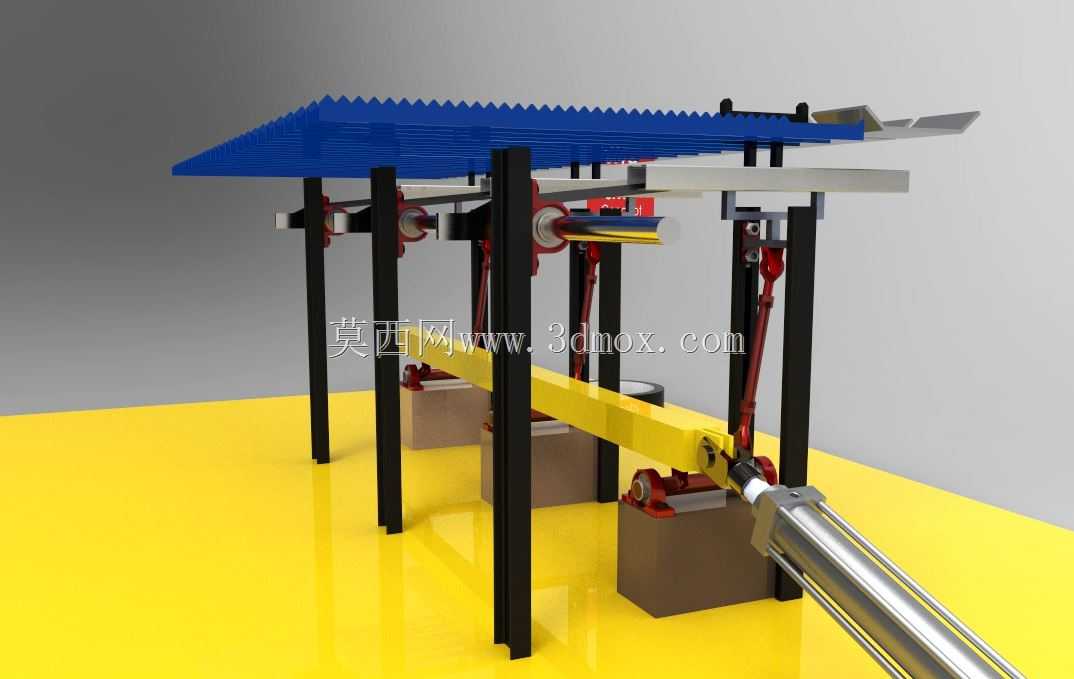

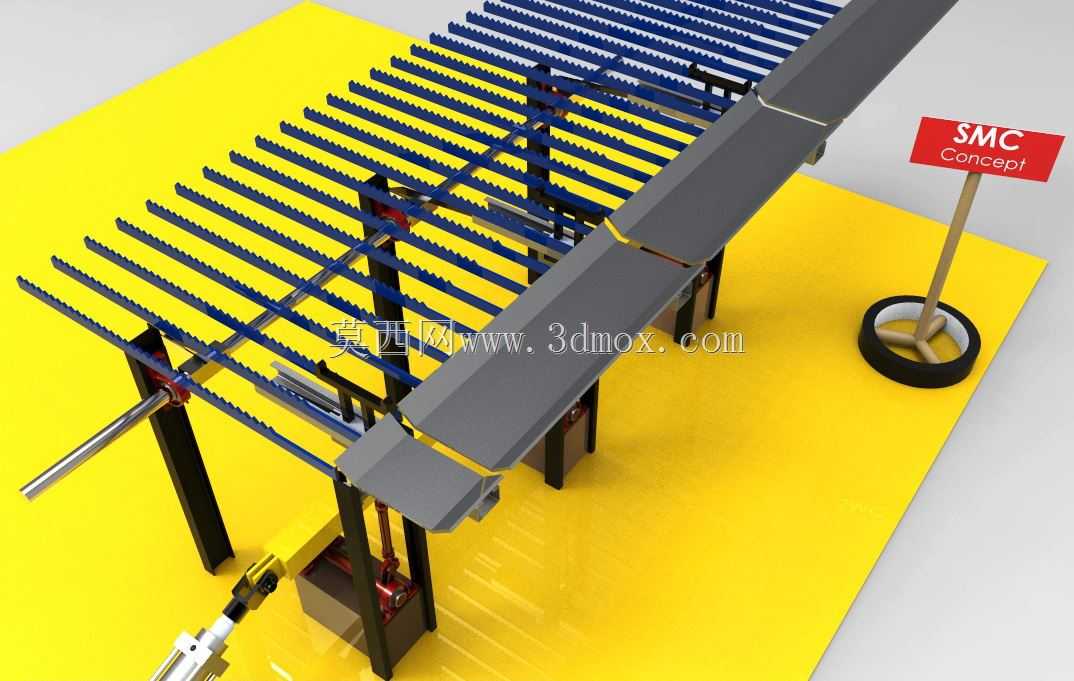

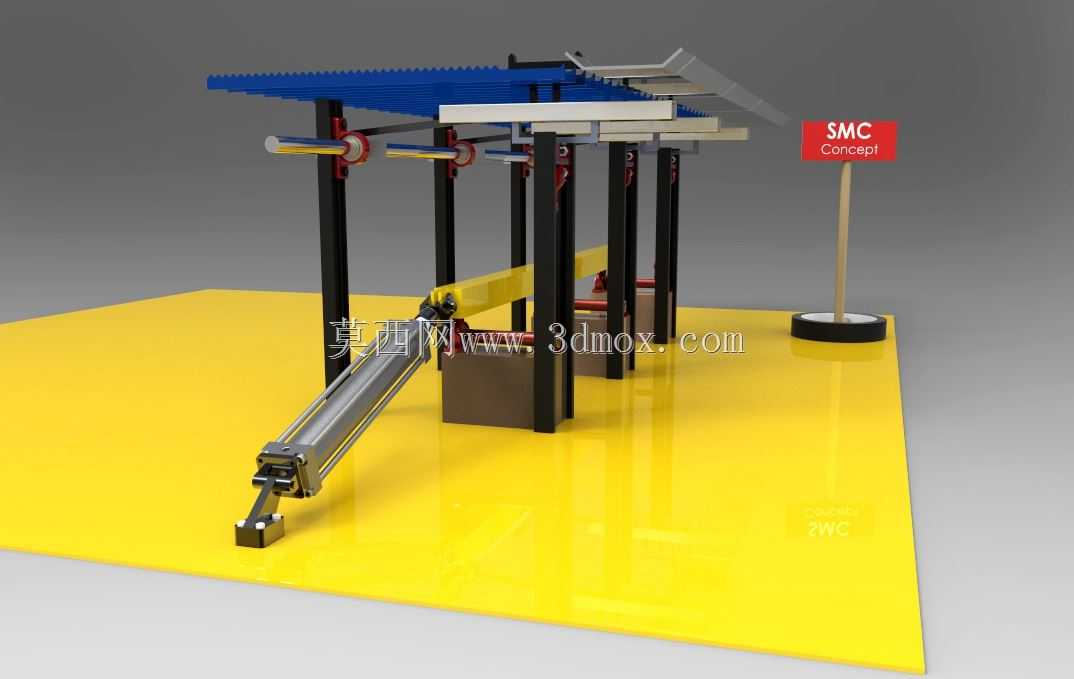

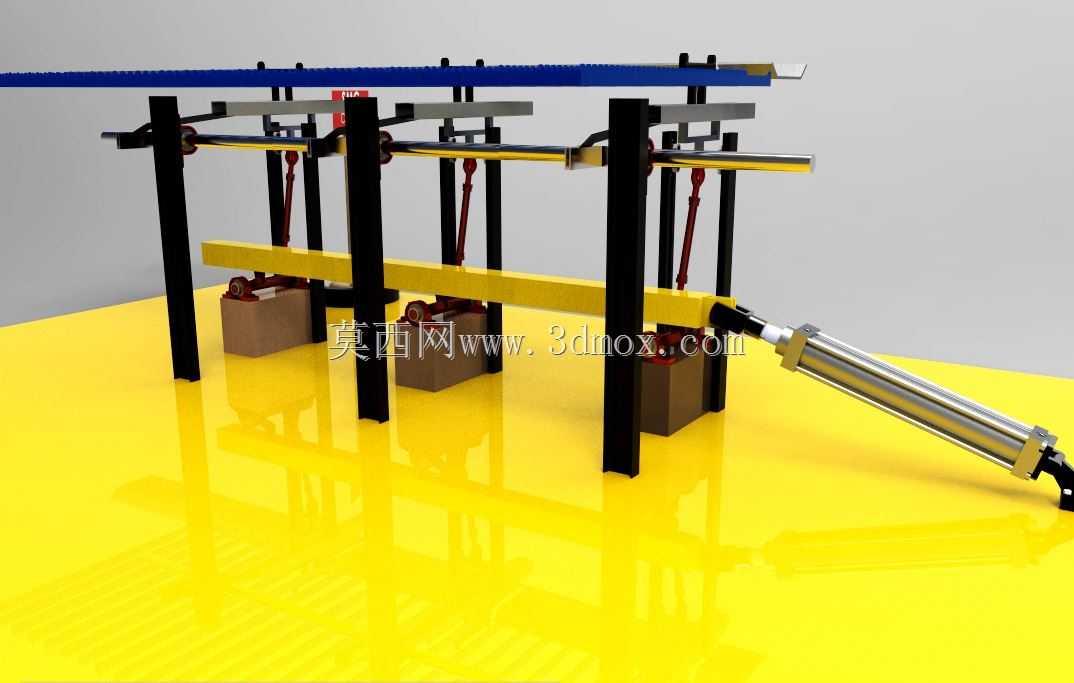

这套改进后的钢冷床结构，主要适配长材轧钢生产线的轧后冷却工序，布置在终轧机输出辊道之后、冷剪输入辊道之前的区段，承担热轧型钢、棒材的均匀冷却与步距输送功能，解决原有冷床运行中易出现的钢材跑偏、冷却不均、传动卡滞等现场问题。从结构布局来看，装置采用多组平行布置的偏心连杆升降输送单元，每组单元通过底部铰接的液压驱动件提供往复摆动力，配合固定梁与活动梁的交替升降横移动作，将放置在梁面的高温钢材以固定步距向前移送，移送过程中钢材与梁面持续接触散热，同时避免了辊道输送中易出现的钢材表面划伤问题。设计阶段针对原有冷床的偏心轴磨损快、升降行程不统一的问题，将原有的单轴长连杆传动改为分组独立铰接的连杆结构，每组输送单元的升降行程可通过铰接点的偏心距单独微调，安装时可根据现场基础的平整度逐一校准，保证所有活动梁的上平面在最高位时处于同一水平面，避免长材输送过程中出现弯扭变形。装置的横向输送步距根据常规棒材的定尺长度做了适配，单步移送距离控制在合理区间，既保证移送效率，也避免步距过大导致钢材在移送过程中出现窜动磕碰。安装边界方面，整套装置的底部支撑立柱采用等间距布置，立柱底部预留与现场预埋钢板焊接的法兰安装面，横向总宽度可根据轧线的产能需求匹配对应数量的输送单元，纵向长度则根据轧件所需的冷却时长做对应延伸，现场安装时无需对原有输出辊道的位置做大规模改动，可直接对接原有辊道的输出高度。驱动端采用液压油缸作为动力源，相比传统的电机减速机曲柄传动，液压驱动的启停缓冲性能更好，可有效降低高温工况下传动件的冲击载荷，油缸的铰接端采用自润滑轴承，减少日常维护的注油频次，适配冶金车间多粉尘、高温度的作业环境。梁体的工作面采用耐热耐磨的材质堆焊处理，长期接触高温钢材也不会出现过快的磨损变形，每组连杆机构的铰接点都设置了防尘密封结构，阻挡氧化铁皮粉尘进入铰接缝隙，延长铰接销轴的使用寿命。在实际运行过程中，钢材从终轧辊道输送至冷床入料侧后，活动梁上升将钢材抬离固定梁面，随后横向移动一个步距，再下降将钢材放置在固定梁的下一个工位，活动梁再回程复位，循环往复完成钢材的全程移送冷却，移送过程中钢材始终保持平稳放置，不会出现滚动堆叠的情况，保证每根钢材的各面都能均匀接触空气散热，冷却后的钢材直线度更易满足后续剪切工序的进料要求。
