自行车液压减震器三维结构设计

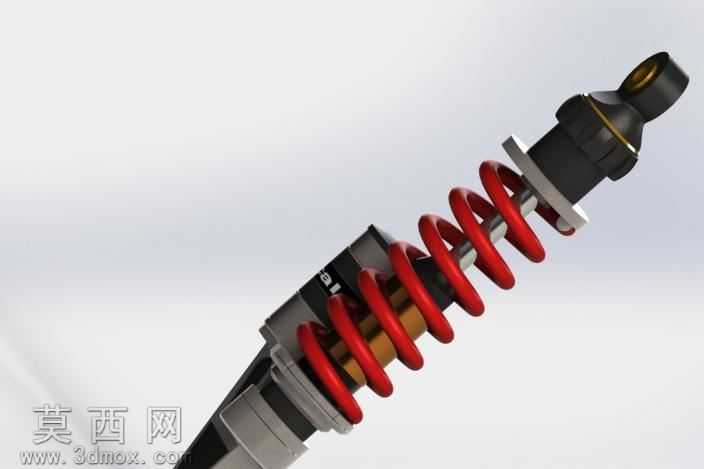

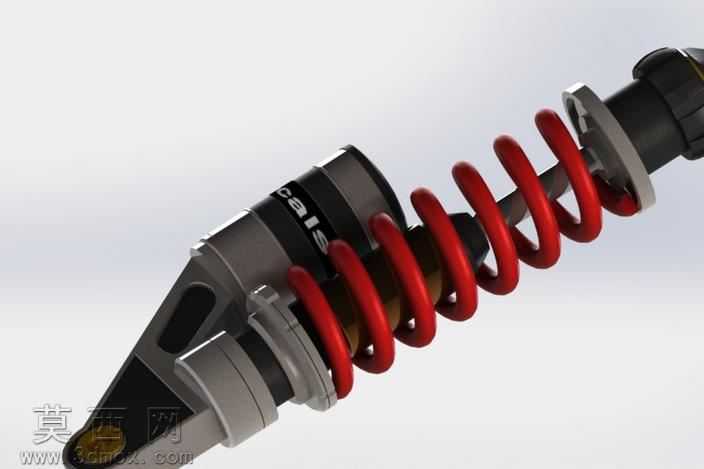

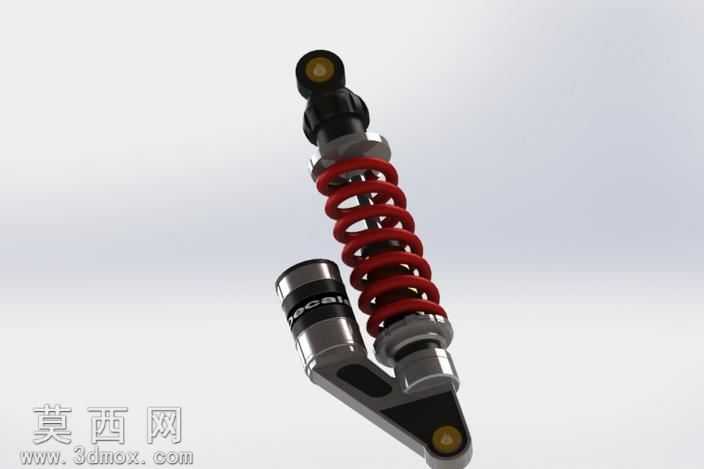

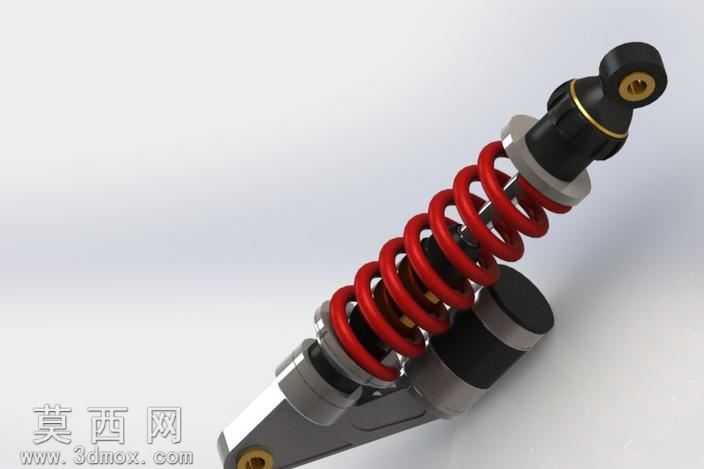

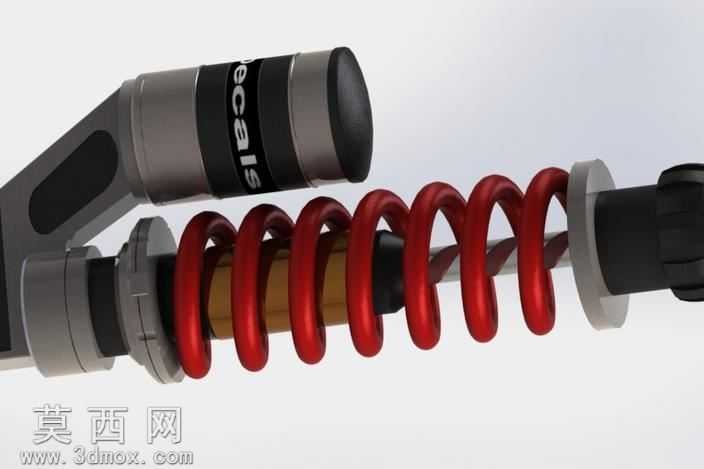

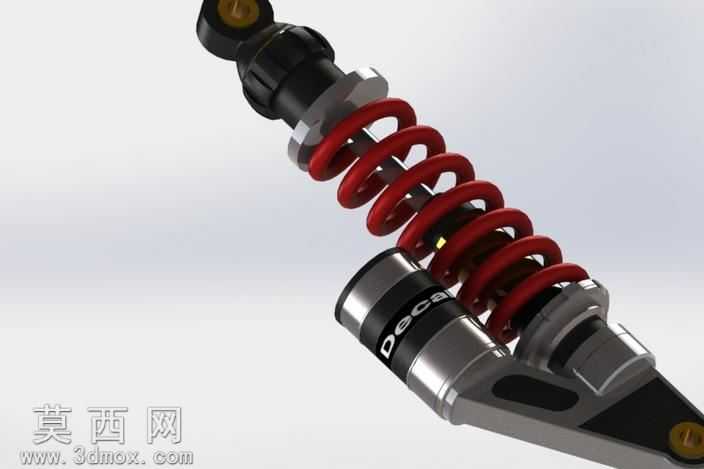

本作品为自行车配套液压减震器的三维建模设计成果，建模阶段采用参数化建模逻辑，先完成核心阻尼油缸的基准轴搭建，依次绘制缸筒内壁、活塞通孔、阻尼阀片安装位的草绘截面，通过旋转、拉伸切除完成液压核心腔体的实体构建，保证各配合面的尺寸公差预留符合实际装配要求。外部螺旋弹簧部分采用螺旋扫描特征生成，精准还原弹簧节距、线径、有效圈数的设计参数，弹簧两端的并圈磨平结构通过端面切除特征实现，还原真实弹簧的端部安装形态。上下连接吊耳部分单独建模，吊耳内部的橡胶衬套、金属衬套嵌套结构通过多实体装配配合完成，衬套的内孔尺寸、橡胶层厚度均参考自行车减震器的通用安装标准设定，保证吊耳与车架、摇臂的安装适配性。材质渲染阶段，螺旋弹簧赋予高光泽金属红漆材质，调整金属粗糙度参数模拟弹簧表面喷塑的细腻质感；液压油缸主体采用哑光黑色硬质阳极氧化材质，搭配银灰色金属卡箍、端盖的亮面金属材质，区分不同部件的材质属性；吊耳内部的橡胶衬套赋予哑光黑色橡胶材质，还原橡胶件的哑光漫反射特性，金属衬套则采用抛光不锈钢材质，突出金属件的反光效果。结构设计上，该减震器采用油液阻尼+螺旋弹簧的复合减震结构，活塞上设置的常通阻尼孔与阀片组合结构，可实现压缩、回弹行程的差异化阻尼力输出，弹簧预压调节环通过螺纹结构与缸筒连接，可根据骑行者体重、骑行路况调整弹簧预紧力，适配不同的使用场景。建模过程中对所有运动部件进行了干涉检查，确保减震器在全行程压缩、回弹过程中，弹簧、油缸、吊耳之间无结构干涉，各密封槽、安装卡槽的位置尺寸精准，可直接用于后续的工程图导出、3D打印样件验证或者虚拟装配测试，完整还原了民用自行车后减震器的真实结构与功能逻辑。
