简约型小型服务器机箱钣金结构设计

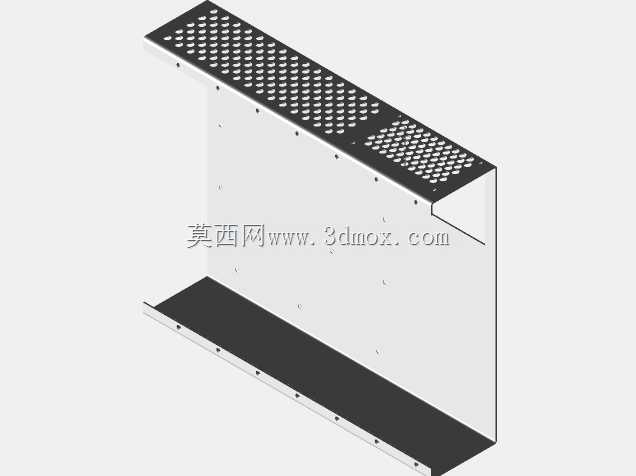

这款小型机箱结构主要面向桌面级微型服务器、个人DIY存储主机、小型网络交换设备的搭载场景，区别于常规机架式服务器机箱的厚重冗余设计，整体采用分体式钣金折弯成型工艺，主体由U型主壳体、独立顶盖、底部承托板三个核心钣金件拼接组成，大幅减少了复杂弯折工序与额外连接件的使用，加工门槛更低，批量生产时的材料利用率也能得到有效提升。

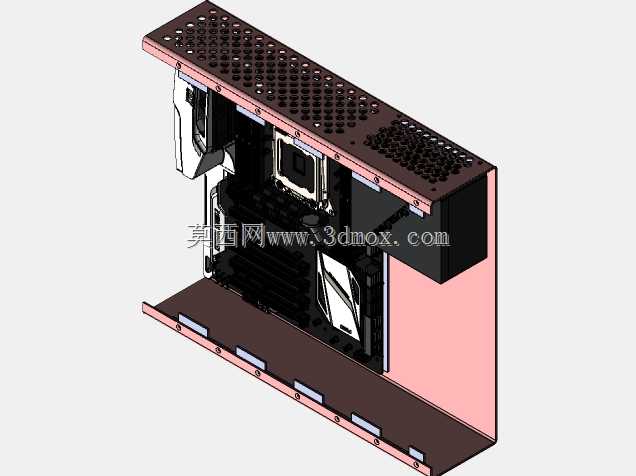

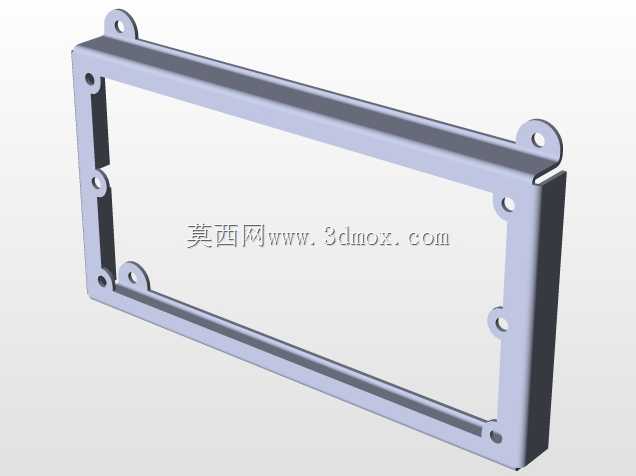

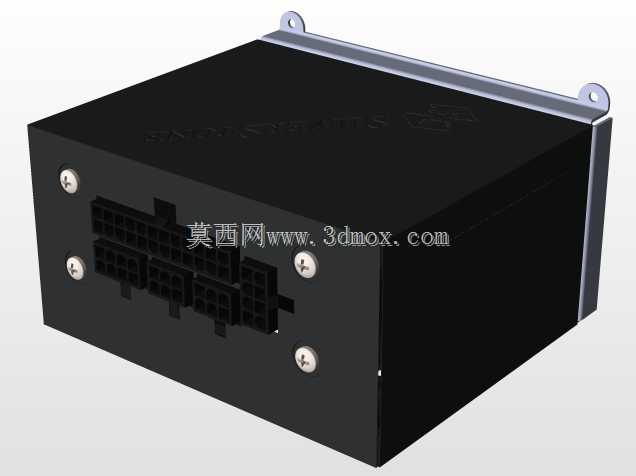

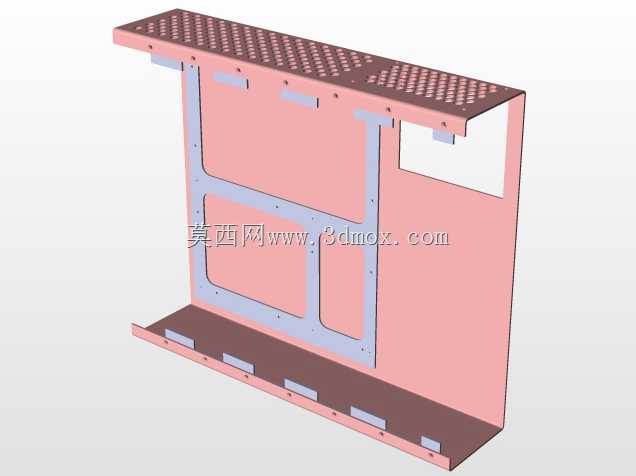

从安装边界来看，整体外形适配ITX规格主板的安装需求，内部预留的空间可兼容标准1U高度的电源模块与2.5英寸硬盘的多层安装位，侧边钣金件上预留的压铆螺柱位置，可直接固定主板与硬盘支架，无需额外焊接转接件，装配时仅需通过侧边与底部的自攻螺丝即可完成整体拼接，拆装维护的便捷性优于传统一体式机箱。顶部钣金区域采用阵列式冲孔散热设计，冲孔排布避开了内部主板核心发热区的正上方，同时兼顾了通风效率与钣金件的结构强度，避免大区域开孔导致的壳体形变问题，冲孔的翻边高度经过测算，既不会阻碍空气流通，也能防止用户触碰内部带电部件，满足基础的安全防护要求。

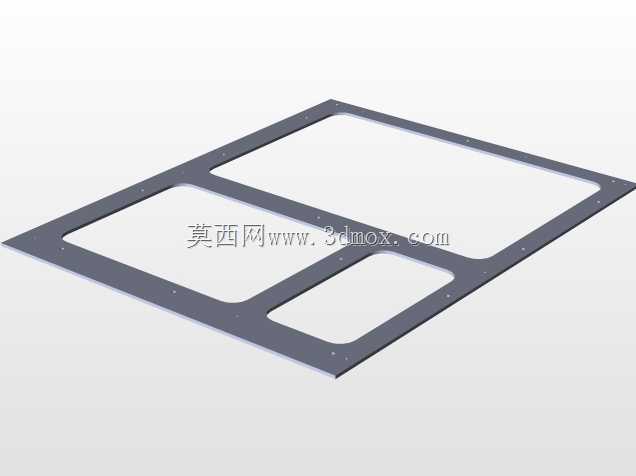

设计过程中摒弃了前代结构过度冗余的加强筋与多余安装位，针对个人玩家与微型设备部署场景的实际需求做了减法，去掉了不必要的光驱位、多余扩展槽位，将壳体壁厚控制在合理区间，既保证长期放置的结构刚性，不会因主板、硬盘的重量产生形变，也能有效控制整体重量，适合桌面摆放、小型机柜夹层部署等场景。底部承托板做了折边加强处理，边缘的翻边结构既可以提升底板的抗弯折能力，也能作为与主壳体拼接的定位基准，装配时无需额外治具即可快速对齐螺孔，降低装配环节的时间成本。

壳体表面未做多余的装饰性结构，平整的侧壁可根据需求粘贴设备标识标签，前后端预留的开口位置可适配标准IO挡板与通风网罩的安装，用户可根据实际使用场景灵活选配进出风的防尘组件，整体结构没有非标定制的特殊零件，所有钣金加工工序都可通过常规激光切割、数控折弯设备完成，无需开模，小批量定制生产的周期更短，也方便后续根据硬件迭代需求快速调整开孔位置与内部安装点位。
