74HC165贴片式并行负载移位寄存器

在数字电路设计与嵌入式硬件开发场景中，并行输入串行输出的移位寄存器是拓展IO接口、采集并行开关量信号的核心器件，74HC165作为8位并行负载移位寄存器，常被用于工业控制板卡、消费电子主控板、数据采集模块的信号链路中，可将8路并行的开关电平信号转换为串行信号传输给主控芯片，大幅减少主控芯片IO口的占用数量，尤其适合按键阵列扫描、多通道传感器电平信号采集这类需要大量并行输入点位的场景。

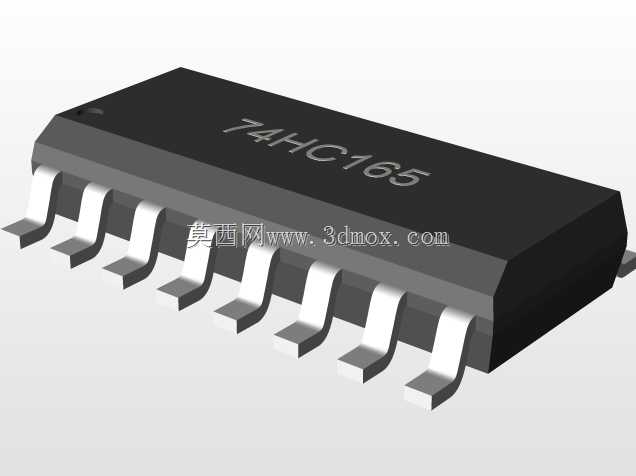

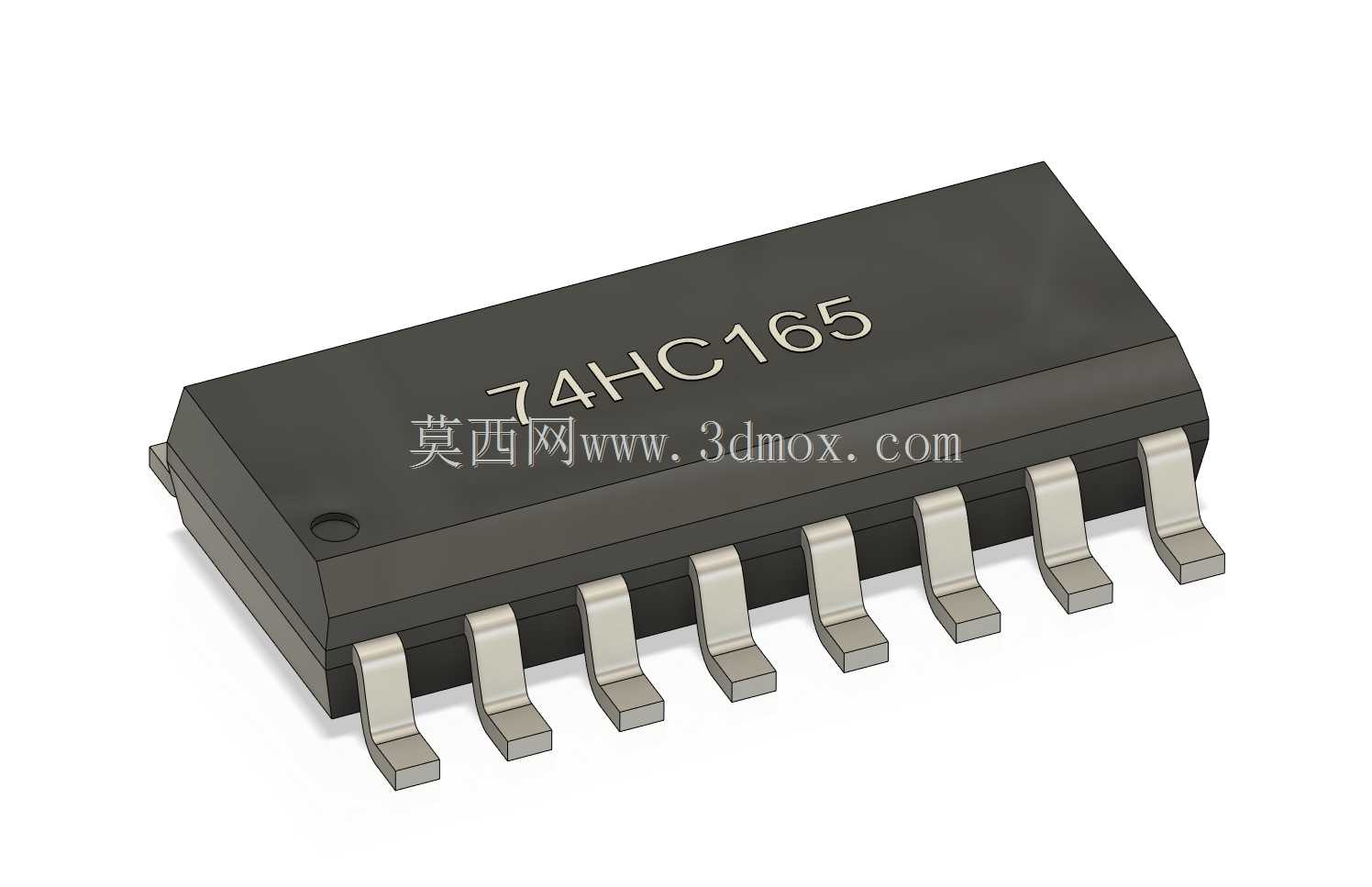

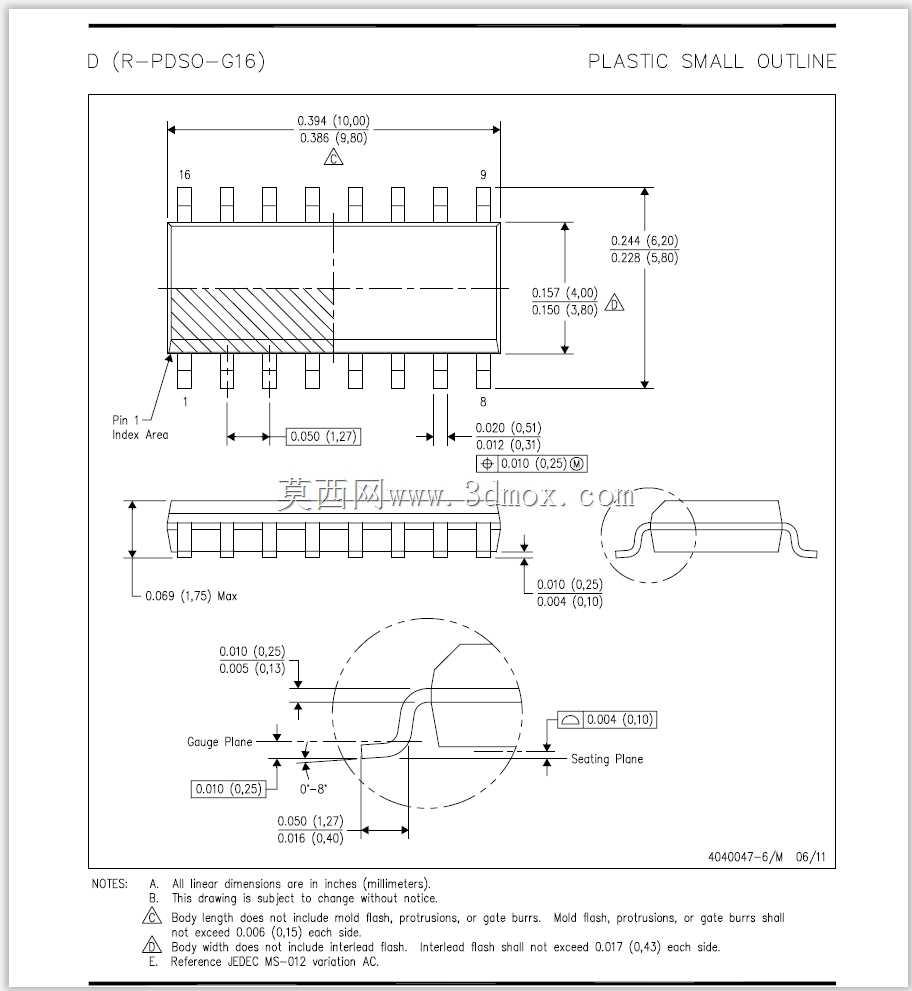

这款贴片封装的74HC165模型还原了SOP-16封装的实际外形结构，建模时严格参照器件实际规格参数构建引脚间距、本体长宽与厚度尺寸，引脚的弯折弧度、焊盘接触段的长度都完全匹配实际贴片元件的焊接要求，在做PCB布局的结构干涉校验时，可直接导入装配文件验证器件与周边壳体、接插件的安全间隙，避免生产阶段出现元件过高顶壳、引脚与周边走线干涉的问题。

从功能特性来看，该器件支持并行异步置数与串行移位两种工作模式，通过移位/置数引脚的电平切换即可完成8位数据的一次性锁存，再通过时钟脉冲逐位将数据串行输出，建模时也还原了器件本体表面的丝印标识、定位凹点的位置，在做整机BOM可视化装配、生产工艺指导文件制作时，可直接通过模型识别器件方向，避免SMT贴片时出现器件反向焊接的工艺错误。

设计该三维模型时，优先保证安装边界的尺寸精度，器件本体的长宽公差控制在实际元件的允许误差范围内，引脚的共面度也做了还原，在做PCB封装的3D匹配时，可直接对齐焊盘位置验证钢网开口与引脚的对应关系，同时模型也还原了贴片元件引脚的金属质感与本体塑封的哑光质感，在做产品渲染、硬件方案演示时可直接调用，无需额外调整材质参数。在多板拼接的设备结构中，这类逻辑芯片的高度往往决定了板卡之间的最小堆叠间距，精准的模型可帮助结构工程师提前核算板间支撑柱的高度，避免组装时出现元件对顶的问题，同时在做散热风道设计时，也可根据器件的实际外形预留通风间隙，保证板卡长时间工作时的散热效率。
