街机用MiniPac-D键盘模拟器电路板结构

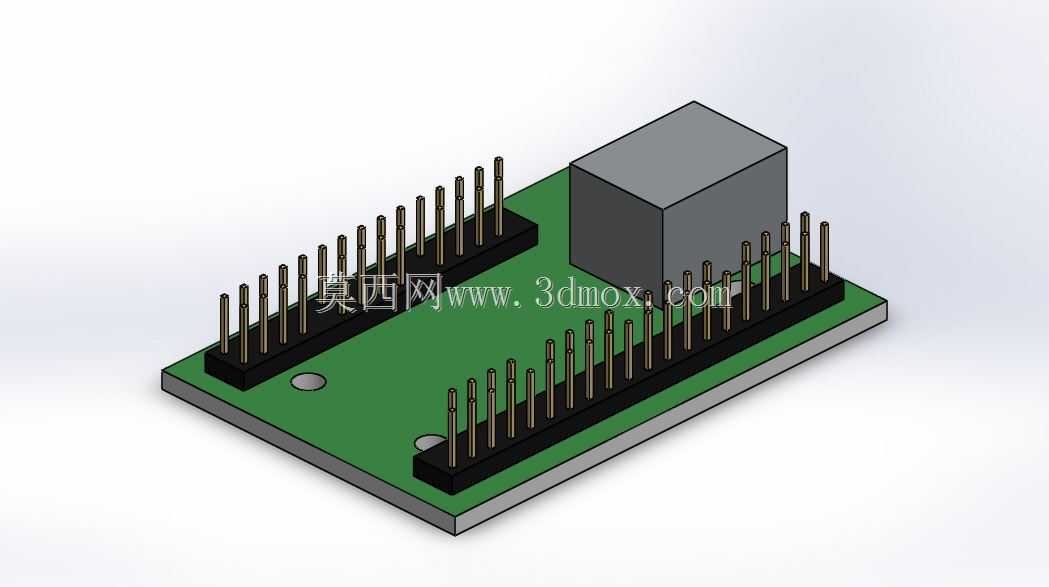

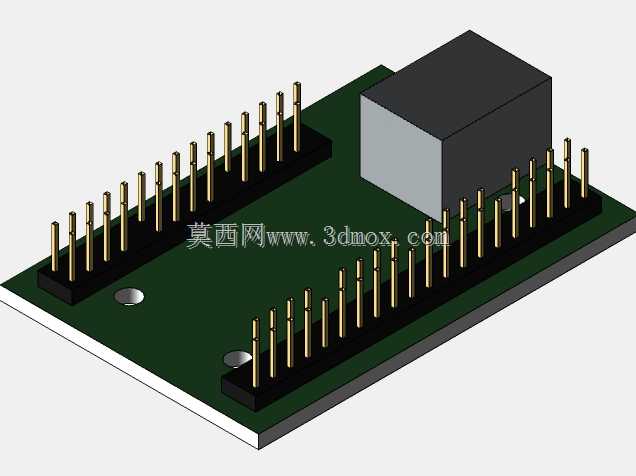

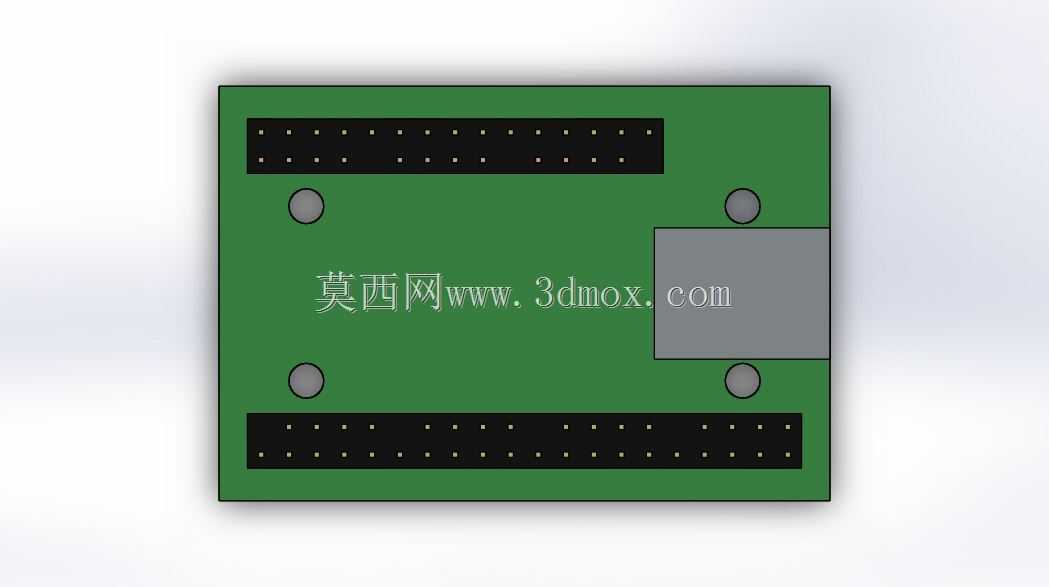

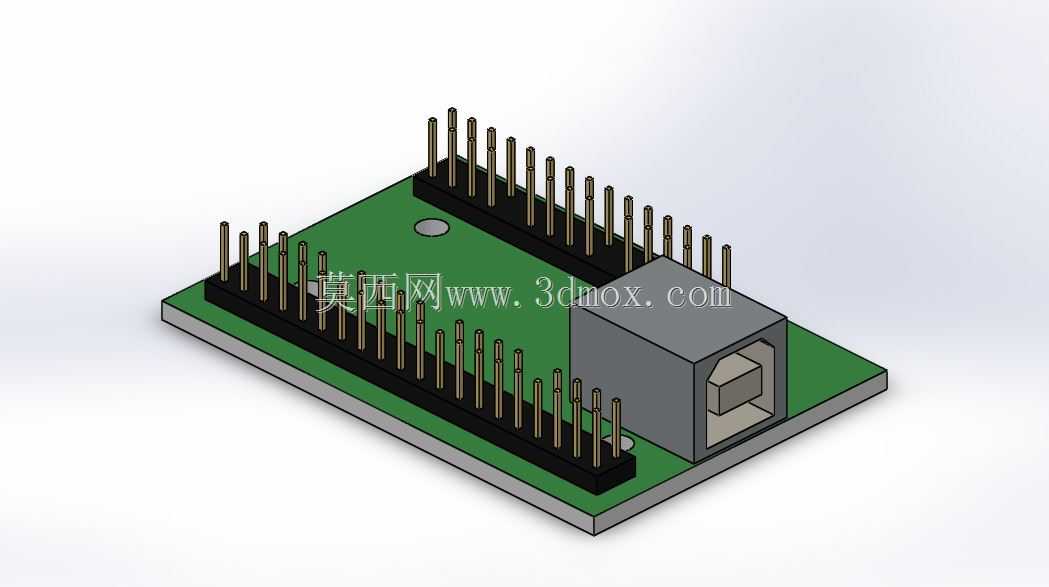

该结构核心为标准FR-4材质PCB基板，板体采用矩形布局，边缘做圆角处理避免装配时割伤线材或操作人员，板上预留两处圆形定位孔，孔位公差控制在±0.05mm范围内，可直接通过M2铜柱固定在街机操作台内部或CNC设备的电控仓内，适配常规电控安装的孔位间距，无需额外打孔改造。板体两侧排布两排直插式排针，排针采用标准2.54mm间距设计，单排针脚数量匹配常规街机操控按键的接线需求，排针底座采用耐高温黑色塑胶材质，针脚为镀锡铜材质，保证焊接可靠性与接触导电性，排针高度统一控制在12mm，既保证接线时的操作空间，又不会因过高导致仓盖闭合时产生干涉。板体上方搭载的方形模块为核心信号处理单元，模块外壳采用阻燃ABS材质，通过波峰焊固定在PCB对应焊盘上，模块边缘与两侧排针的安全间距预留3mm，满足安规绝缘要求，避免信号干扰或短路风险。

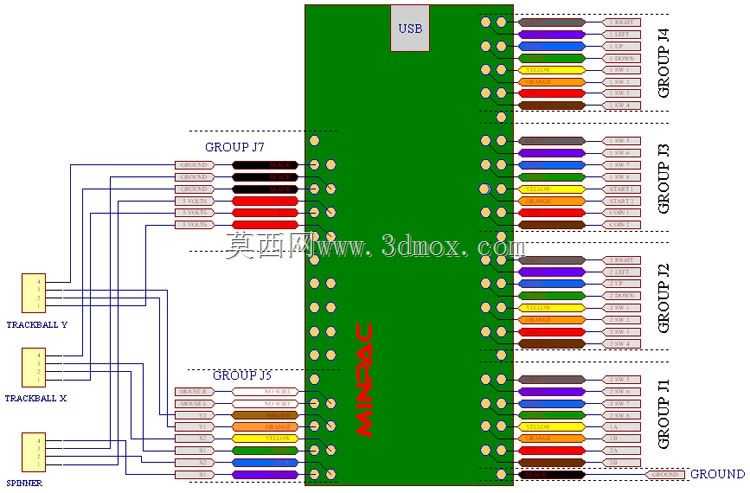

从实际应用场景来看，该结构最初为街机操控信号转换设计，可将街机摇杆、按键的通断信号转换为标准键盘输入信号，直接接入电脑端实现街机游戏的操控适配，无需额外安装驱动程序；同时该结构也可移植到小型CNC设备的手动操控回路中，作为手动进给、功能触发的信号输入模块，替代传统的独立按键组，减少电控仓内的接线复杂度。设计过程中优先考虑了装配兼容性，所有元件的布局均避开PCB边缘的安装受力区，排针的排布方向与接线出线方向一致，减少线材弯折角度，板上未布置过高元件，整体装配完成后的总高度控制在18mm以内，可适配厚度20mm以上的超薄电控仓安装需求。PCB走线采用短路径设计，信号走线与电源走线做了分区处理，降低按键触发时的信号延迟，排针焊盘做了加大处理，可承受多次插拔接线的受力，避免焊盘脱落导致的故障。
