ESP8266智能触摸墙插结构设计方案

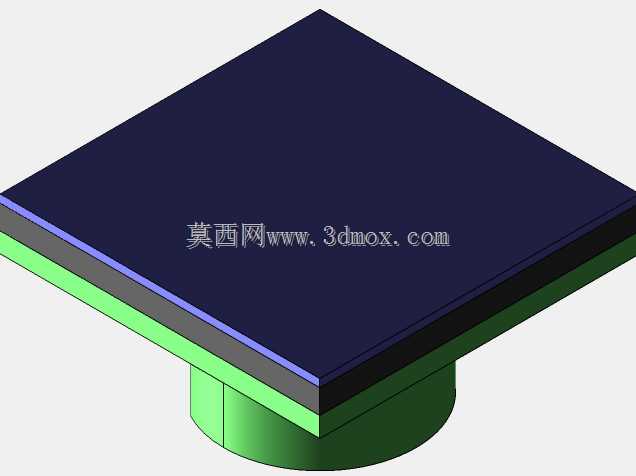

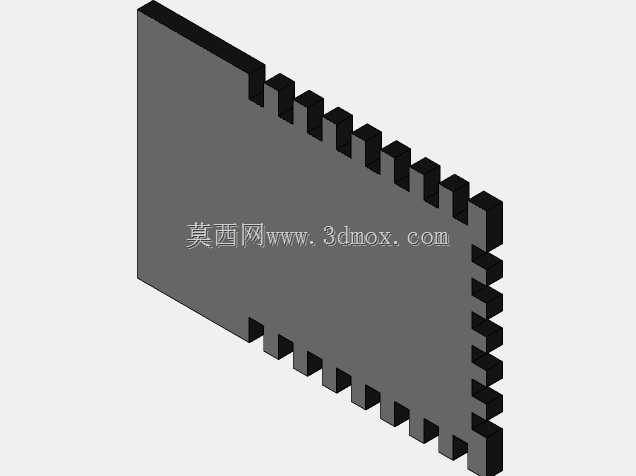

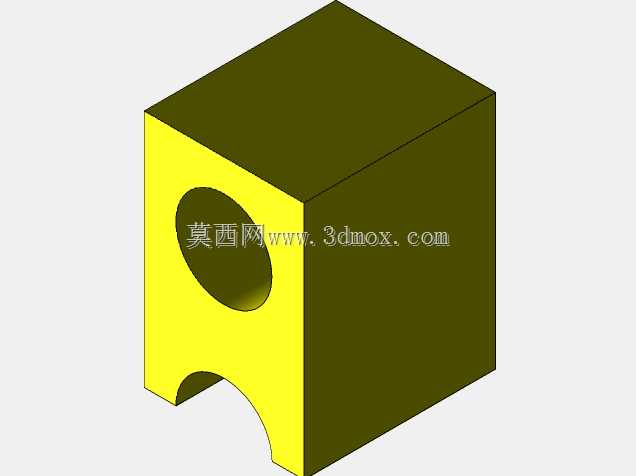

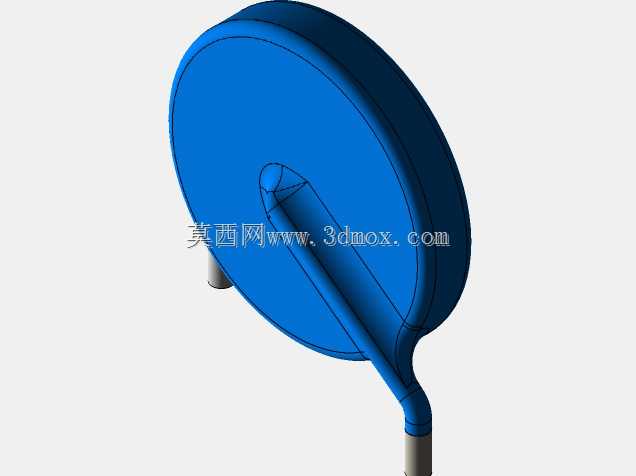

这款基于ESP8266方案的触摸式墙装插座，主要面向民用住宅、小型办公场所的智能化改造场景，适配常规86型暗装底盒的安装边界，无需对原有墙面布线做大规模调整即可完成替换安装。从结构设计逻辑来看，整体采用方正薄型面板搭配圆柱形接线底座的组合形态，面板部分做了分层叠合设计，最上层为触摸感应覆盖层，选用深色哑光绝缘材质，既可以保证触摸信号的稳定穿透，也能避免日常使用中留下明显指纹痕迹，中间层设置信号隔离与电路承载结构，将触摸感应模块、ESP8266无线通讯模块、强电接线端做物理分区隔离，避免强电信号对无线通讯与触摸检测造成干扰，下层的圆柱形底座完全匹配常规暗装底盒的内部容纳空间，接线端子排布在底座侧壁，预留足够的接线操作空间，方便施工人员完成火线、零线、地线的压接固定。功能层面，这款插座最多可接入3路独立用电设备，每一路都可通过面板触摸实现通断控制，同时依托ESP8266的无线联网能力，可接入智能家居物联网系统，实现远程通断控制、定时开关、用电状态反馈等功能，相比传统机械按键墙插，触摸式操作没有机械结构的磨损问题，长期使用不会出现按键卡滞、接触不良的故障。设计过程中重点考虑了墙面安装的贴合度，面板边缘做了微小的倒角处理，安装后与墙面的缝隙控制在极小范围内，避免积灰同时提升整体美观度，面板与底座的连接采用卡扣式结构，后期维护拆卸无需撬动墙面，可直接取下面板完成内部模块的检修更换。在安装边界的适配性上，底座的外径、插入深度都严格遵循常规墙装插座的尺寸规范，可直接兼容市面上绝大多数标准86型暗装底盒，不管是新房装修阶段的预装，还是老旧房屋传统插座的智能化替换，都不需要额外扩孔或者调整底盒位置，大幅降低施工改造成本。结构设计上还考虑了使用过程中的散热需求，在底座侧壁预留了隐蔽的散热缝隙，内部电路模块工作产生的热量可通过缝隙自然散出，避免长时间带载工作出现内部积热的问题，触摸感应区域做了整面覆盖设计，没有突出的按键结构，日常清洁时可直接擦拭面板表面，不会出现清洁死角。
