树莓派实时时钟电源管理扩展板结构

这款扩展板是专为树莓派单板计算机配套设计的功能载板，核心解决嵌入式树莓派应用场景下的两大痛点：一是无网络环境下的系统实时时钟走时需求，二是树莓派供电不稳定、异常断电导致的系统文件损坏问题。在工业嵌入式数据采集、户外环境监测节点、小型智能终端这类部署场景中，树莓派往往无法持续连接网络获取NTP时间校准，板载的纽扣电池座可搭配CR系列纽扣电池，在主电源断开时持续为实时时钟芯片供电，保证设备重启后时间信息无需重新校准，满足带时间戳的数据采集记录需求。

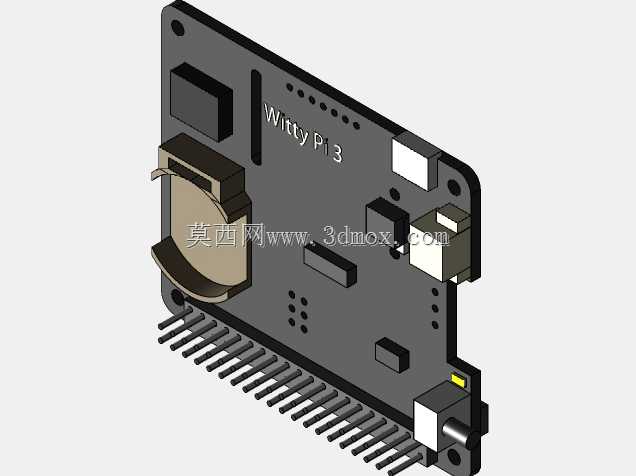

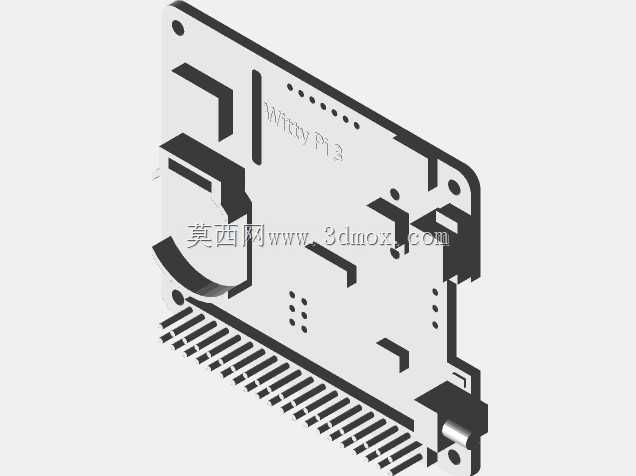

从结构设计来看，整块板卡采用与树莓派主板匹配的矩形轮廓，边缘预留的定位孔位置完全对齐树莓派主板的安装孔位，可直接通过铜柱与树莓派堆叠固定，无需额外设计转接支架。板卡下方的排针引脚排布完全遵循树莓派40Pin GPIO接口定义，插装后可直接完成电气连接，不会出现引脚错位干涉的问题，安装时只需对准排针垂直压合即可，装配门槛极低。

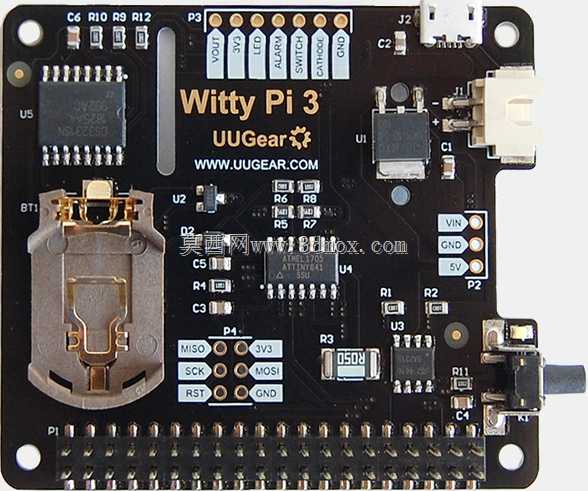

板上的元件布局充分考虑了堆叠安装后的空间避让：体积较大的纽扣电池座布置在板卡左侧区域，避开树莓派主板上的USB、以太网接口凸起位置，不会出现装配后元件顶触的问题；DC电源输入接口布置在板卡侧边，接插电源适配器时不会和树莓派自身的接口抢空间，走线也不会干扰其他外设接入。板上的电源管理电路可实现主电源与备用电池的自动切换，当外部供电正常时自动为时钟电路供电同时为纽扣电池涓流补电，外部供电断开时无缝切换到纽扣电池供电，切换过程不会造成时钟芯片掉电复位。

在实际选型适配时，这款扩展板的整体厚度控制在堆叠安装后不超过树莓派常规外壳的内部容纳尺寸，大部分通用树莓派外壳无需额外开孔改造即可容纳堆叠后的整体结构，板上预留的状态指示灯位置也对齐常规外壳的指示灯开窗位置，装配后可直接观察电源、时钟的工作状态。对于做嵌入式二次开发的结构工程师来说，这款板卡的三维模型可直接导入树莓派整机装配体中，用来校验安装空间、设计定制化外壳的内部筋位与接口开孔，避免实际打样后出现元件干涉、接口对不准的问题，大幅缩短嵌入式终端的结构开发周期。
