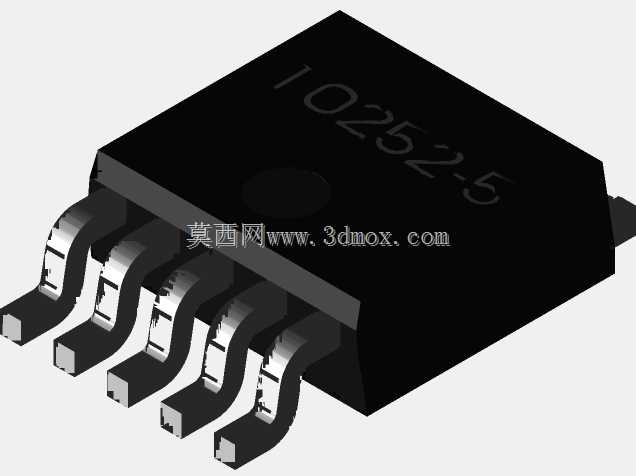

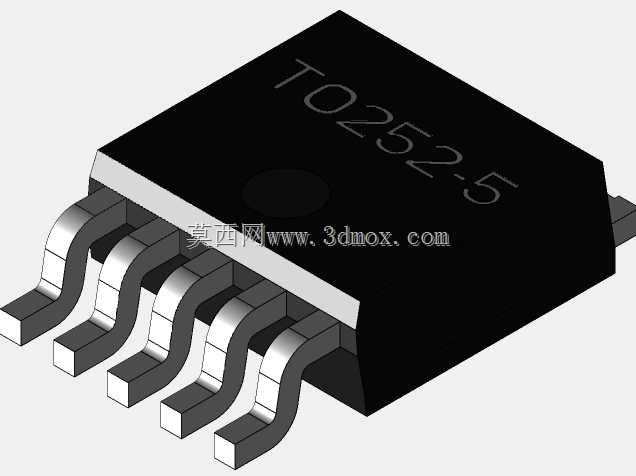

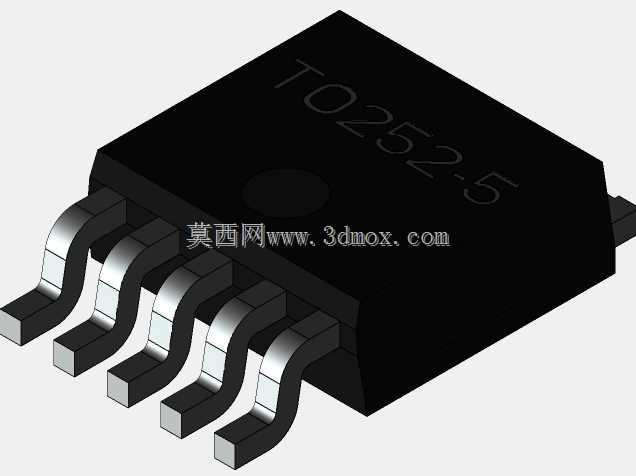

TO252封装五引脚贴片SMD芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的三维建模精度直接决定了后期SMT产线的钢网开孔、回流焊治具适配以及整机组装的干涉校验结果，这款TO252封装的五引脚贴片芯片模型，完全围绕实际量产的封装参数搭建，可直接导入PCB设计软件做结构堆叠校验，也能用于自动化产线的视觉识别算法训练样本。

从实际应用场景来看，这类封装的芯片常被用作低压差线性稳压器、功率MOS管、负载开关等功率类半导体器件，在电源管理模块中承担电压转换、负载通断、电路保护的核心作用，相比传统直插封装，它的贴装效率更高，占用PCB板面面积更小，适合高密度布板的紧凑型电子设备。建模过程中优先还原了封装的安装边界：引脚节距严格控制在1.27mm，封装本体总长度6.54mm、总宽度6.04mm，引脚的成型弧度完全匹配量产料的引脚共面度要求，避免结构设计时出现引脚与焊盘对位偏移、本体与周边器件干涉的问题。

设计思路上没有做过度的外观美化，所有结构特征都服务于工程校验需求：本体表面的丝印标识位置、引脚的金属折弯角度、本体底部的散热焊盘尺寸都完全参照JEDEC封装规范制作，散热焊盘的下沉高度、引脚与PCB板面的接触间隙都做了精准还原，结构工程师在做整板热仿真时，可以直接提取模型的散热面参数设置热阻边界，不需要二次修正模型尺寸。引脚部分的建模特意还原了SMT贴装时的引脚形变余量，做产线贴装模拟时，可以直接导入模型验证吸嘴取料的位置、贴装压力对引脚形变的影响，提前规避批量生产时的虚焊、引脚翘起等工艺问题。

在做设备结构适配时，这款模型可以直接用于电源模块的腔体布局校验，核对芯片与周边电容、电感、散热片的安全间隙，尤其是在灌封类电源模块设计中，能精准计算灌封胶的填充空间，避免因模型尺寸偏差导致灌封后出现应力集中、引脚受力断裂的隐患。对于做三维封装库的工程师来说，模型的所有特征都做了参数化关联，后续如果需要衍生同封装不同引脚数的器件模型，只需要调整引脚数量和本体长度参数就能快速生成，不需要从零开始搭建结构，能大幅缩短封装库的搭建周期。
