轻子热成像传感模组结构设计方案

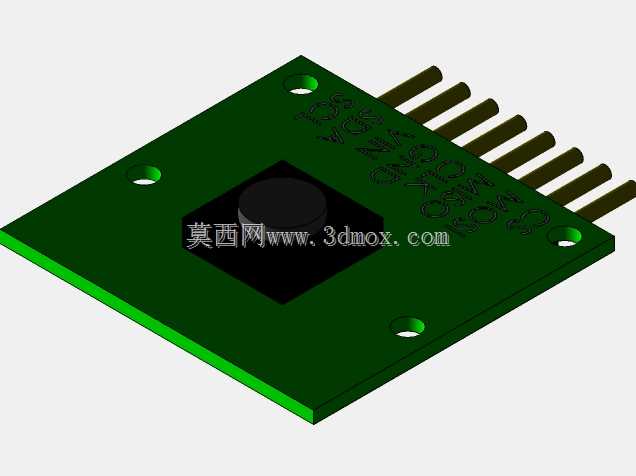

这款热成像传感模组的结构设计，首先要匹配小型化红外热成像设备的集成需求，在工业测温、便携安防、车载辅助感知这类场景里，这类模组往往需要嵌入到紧凑的设备腔体内部，所以整体外形采用方正的板载式布局，核心感光元件居中布置，四周预留标准安装孔位，孔位的位置公差控制在±0.05mm范围内，能直接适配M2规格的固定螺丝，不需要额外做转接支架就能完成装配。从功能实现的角度看，核心的热感应元件被黑色封装结构完全包裹，一方面是阻隔外界杂散光对感光面的干扰，保证热辐射采集的准确性，另一方面也能对脆弱的感光芯片做物理防护，避免装配过程中剐蹭、外力挤压造成元件损坏。侧边引出的排针接口采用等间距直插设计，针脚间距符合通用2.54mm接插件标准，能直接和后端的信号处理主板对接，不需要额外定制连接线材，降低整机装配的物料成本与接线复杂度。设计过程中特意将板体边缘做了直角规整处理，四个安装孔对称分布在板体四角，安装时不会和周边的其他电路模块产生空间干涉，板体整体厚度控制在2mm以内，加上核心元件的凸起高度，整体垂直方向的占用空间不超过6mm，能轻松嵌入到手持测温枪、小型安防摄像头、无人机吊舱这类对空间尺寸要求严苛的设备内部。板体表面的阻焊层做了哑光处理，避免强光环境下板体反光对周边光学元件造成干扰，同时阻焊层的耐温等级满足-20℃到80℃的工作环境要求，适配大部分户外与工业场景的温域需求。排针的长度做了精准控制，插接到主板后不会超出主板背面的平面，避免装配时顶到设备外壳，核心封装结构的顶面和板体表面的平行度公差控制在0.02mm以内，保证后续加装红外镜头时，镜头光轴能和感光面保持垂直，不会出现成像边缘模糊、视场偏移的问题。在结构强度设计上，板体采用标准FR-4基材，四角的安装孔周边做了铺铜加固，避免反复拆装螺丝时造成板体开裂，孔位内部没有做金属化过孔，不会和板上的信号线路产生短路风险，整体布局上把信号走线都布置在板体内层，表层仅预留元件焊盘与接点位，减少外界电磁干扰对热成像信号传输的影响，保证成像数据传输的稳定性。
