异形曲面薄壁壳体结构设计方案

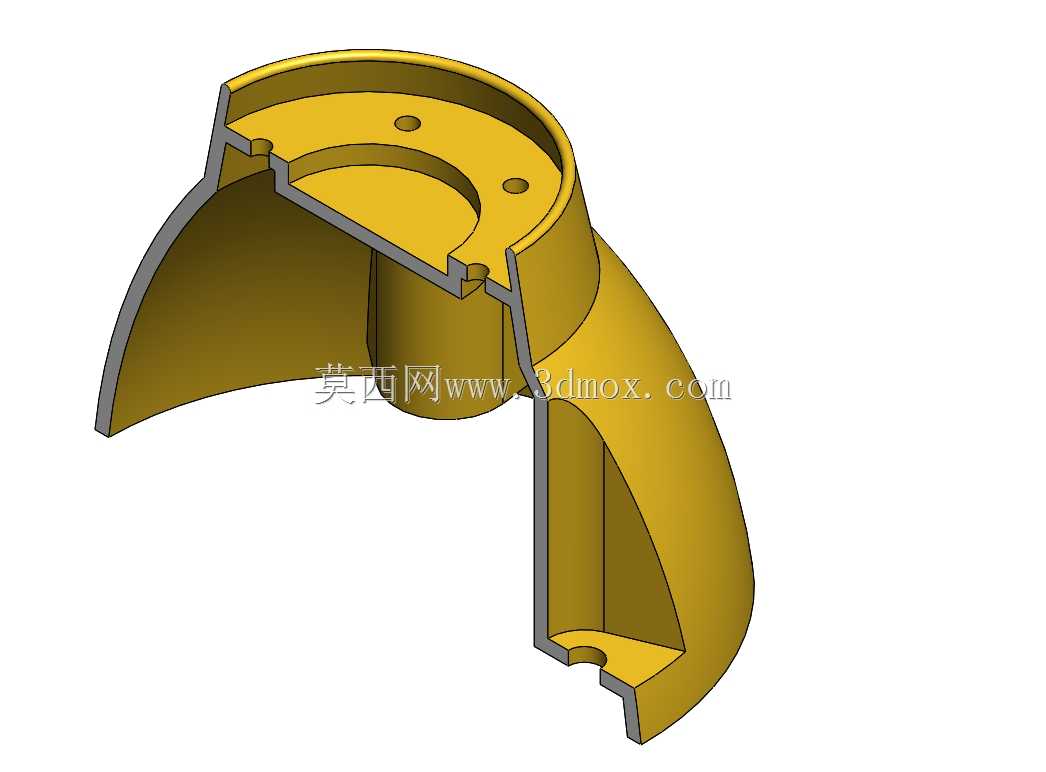

该异形曲面薄壁壳体在小型手持操作设备、便携检测仪器的握持结构段有广泛适配空间，日常作业中操作人员单手握持设备时，该壳体直接作为握持受力的承载结构，同时承担内部元器件防护、外部操作力传导的作用，避免内部精密组件直接受外力磕碰、灰尘水汽侵入。从实际使用场景出发，这类壳体常出现在工业现场的手持点检设备、小型喷涂工具的握持段，需要兼顾握持贴合度与结构强度，不能出现应力集中导致的受力开裂问题。设计过程中优先采用抽壳思路构建主体结构，整体壁厚保持均匀过渡，避免局部壁厚差过大导致注塑成型时出现缩痕、翘曲缺陷，曲面段的曲率完全贴合人手握持的自然弧度，长时间握持操作不易产生疲劳感。壳体上端设置的环形安装位预留了三个均匀分布的安装孔位，可直接与设备上端的功能端组件通过紧固件连接，安装孔位周边做了局部加厚处理，抵消紧固件锁紧时的局部压应力，避免孔位周边出现开裂。壳体内部的中空腔体完全匹配内部元器件的排布空间，侧壁的加强筋沿曲面走向自然延伸，既不额外占用内部安装空间，又能大幅提升壳体整体的抗形变能力，在承受侧向挤压力时不会出现明显凹陷。下端的弧形延伸段做了圆弧收边处理，没有尖锐棱角，握持时不会硌手，同时边缘处的止口结构可与下端的底盖组件精准配合，装配后接缝均匀，无需额外做密封处理即可满足日常作业环境的防尘要求。从安装边界来看，该壳体的最大外轮廓适配直径60mm以内的手持设备主体，整体轴向长度控制在85mm，安装时无需额外调整周边组件的排布位置，可直接替换同类型的直筒式握持壳体，提升设备的握持舒适度。结构设计时特意规避了侧向的倒扣结构，仅在上下连接端设置装配止口，注塑生产时可采用简单的两板模结构即可完成成型，无需复杂的抽芯机构，能有效降低量产时的模具加工成本与成型周期。壳体的壁厚统一设置为2.5mm，既满足日常使用的抗冲击强度要求，又不会因壁厚过大增加不必要的材料成本，曲面过渡处的圆角半径均不小于1mm，避免应力集中的同时，也能让注塑时的熔料流动更顺畅，减少填充不足、熔接痕等成型缺陷。
