硬盘桌面冷却用钣金安装支架结构设计

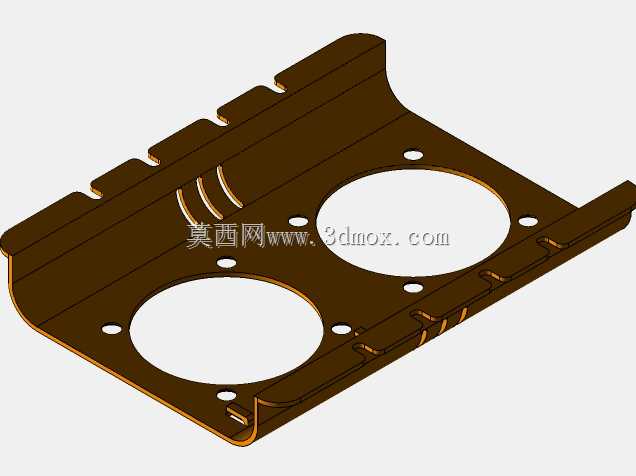

这款钣金支架主要面向桌面级硬盘散热场景设计，用于承载双风扇散热模块，为台式机外置硬盘、硬盘阵列模组提供近距离主动散热的安装载体，解决高负载运行下硬盘积热导致的性能降频、寿命折损问题，常见于桌面DIY存储、小型工作站硬盘扩展的散热改造场景。从结构设计逻辑来看，整体采用一体化折弯成型工艺，减少拼接焊缝带来的装配误差与结构强度短板，主体弯折弧度匹配常规80mm/90mm轴流风扇的安装外轮廓，两个大尺寸圆形开孔完全对齐风扇的有效出风区域，避免钣金结构遮挡风道，保证散热气流可以直吹硬盘表面，带走盘体运行产生的热量。支架侧边设置的多道卡位凸舌，用于快速卡接在硬盘笼或者桌面固定基座上，无需额外螺丝即可完成预固定，降低现场装配的操作难度，凸舌旁的三道加强筋结构，是针对钣金件折弯后侧边易变形的问题做的补强设计，在不增加板材厚度的前提下提升侧边的抗弯折强度，避免多次拆装后卡位松动导致支架移位。安装边界方面，支架整体宽度适配双风扇并排布置的尺寸，折弯后的内空尺寸预留了风扇线材的走线空间，不会出现线材被钣金边缘挤压破损的问题，圆形开孔周边的六个小孔为风扇固定螺丝孔，孔位公差控制在±0.1mm范围内，匹配标准M3风扇自攻螺丝的安装需求，不需要二次扩孔即可完成风扇装配。设计过程中特意将支架的安装接触面做了折边处理，避免钣金锐边直接接触硬盘外壳或桌面，防止刮伤器件表面，同时折边结构也进一步提升了支架整体的平面度，放置时不会出现翘边、晃动的问题。在实际使用中，该支架可以根据安装环境选择卧式放置在桌面硬盘旁，也可以通过侧边卡位固定在开放式机箱的硬盘架位置，适配不同的装机改造需求，钣金表面的氧化处理层可以提升抗锈蚀能力，长期在桌面多尘环境下使用也不会出现表层脱落、锈蚀的问题，结构上没有多余的冗余设计，在保证结构强度与安装便利性的前提下尽可能压缩整体重量，不会给安装基座带来额外的负重压力。
