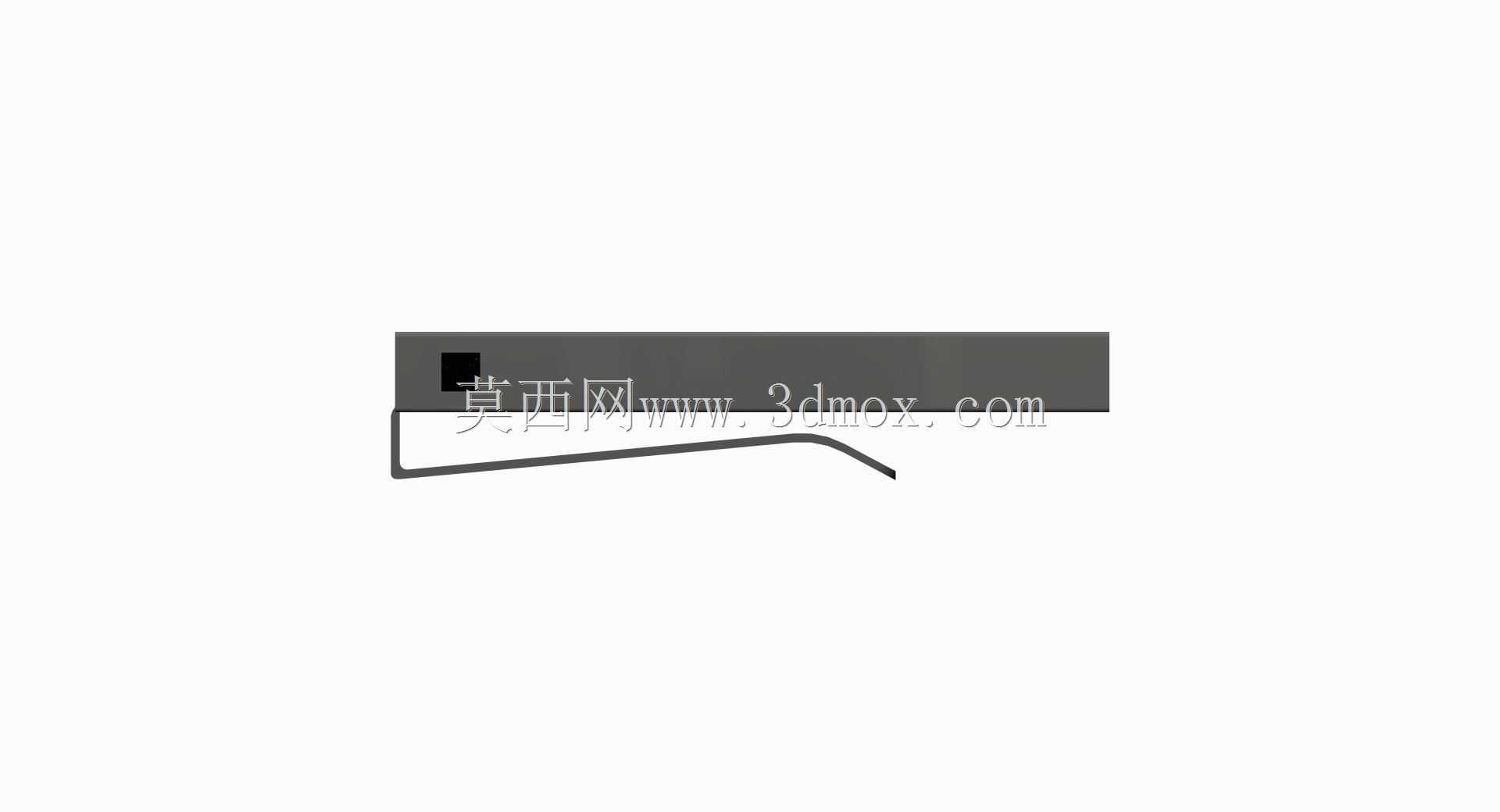

HP笔式打印机驱动执行构件结构设计

在桌面级笔式打印设备的结构体系中，笔式驱动构件是直接决定打印轨迹执行精度、笔具抬落响应速度的核心运动部件，其结构设计的合理性直接影响整台设备的连续作业稳定性与输出线条的均匀度。从实际工程应用场景来看，这类驱动构件主要搭载于小幅面笔式绘图仪、便携热敏打印设备以及定制化桌面标记设备中，负责带动书写笔具沿预设轨迹完成横向进给、纵向对位以及抬落笔的动作切换，在工程图纸小样输出、产品表面序列号标记、手写风格文创内容打印等场景中，该构件的运动平顺性直接决定最终输出内容的清晰度，不会出现断墨、线条偏移、落笔力度不均导致的笔迹深浅不一问题。

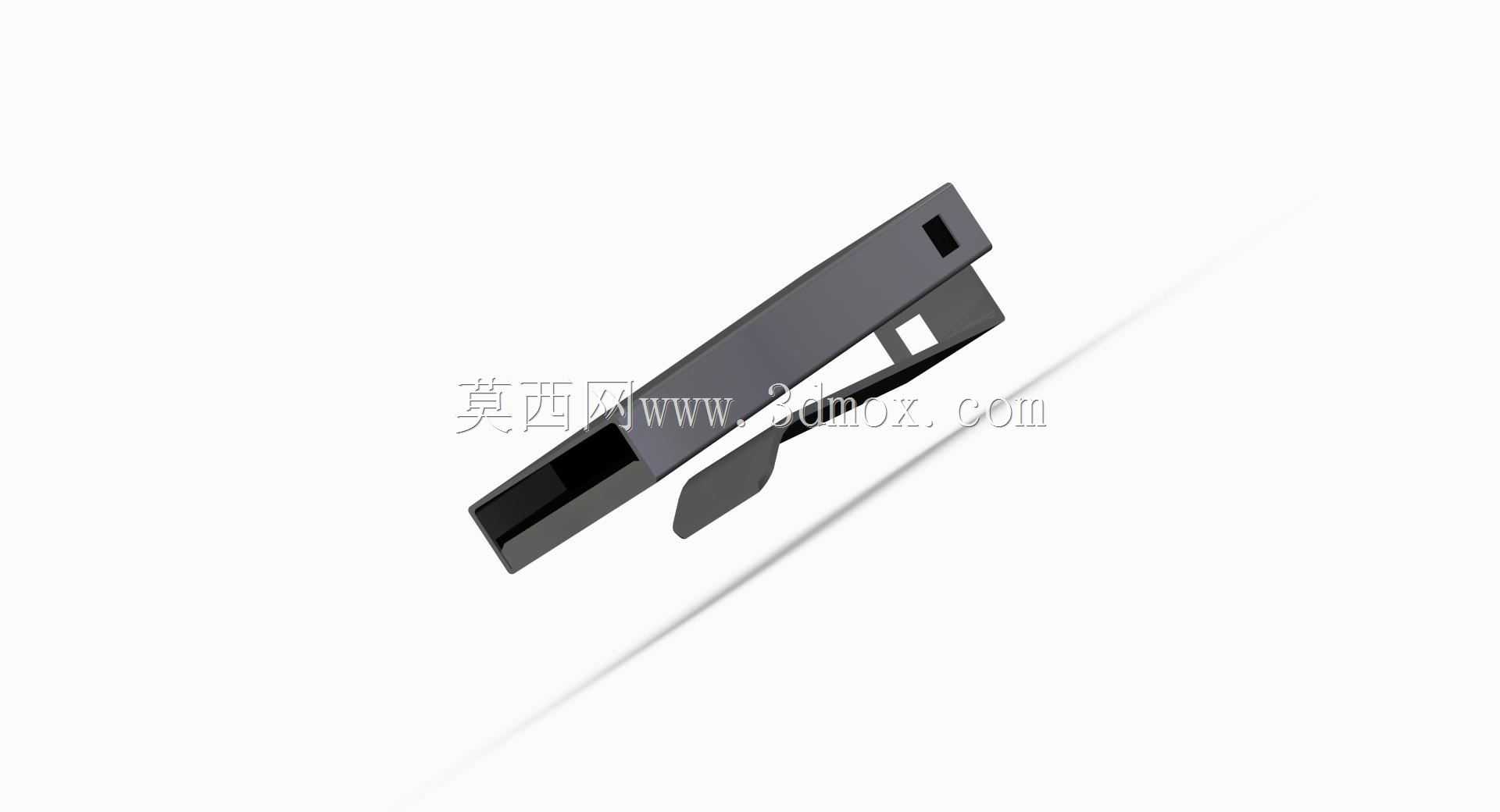

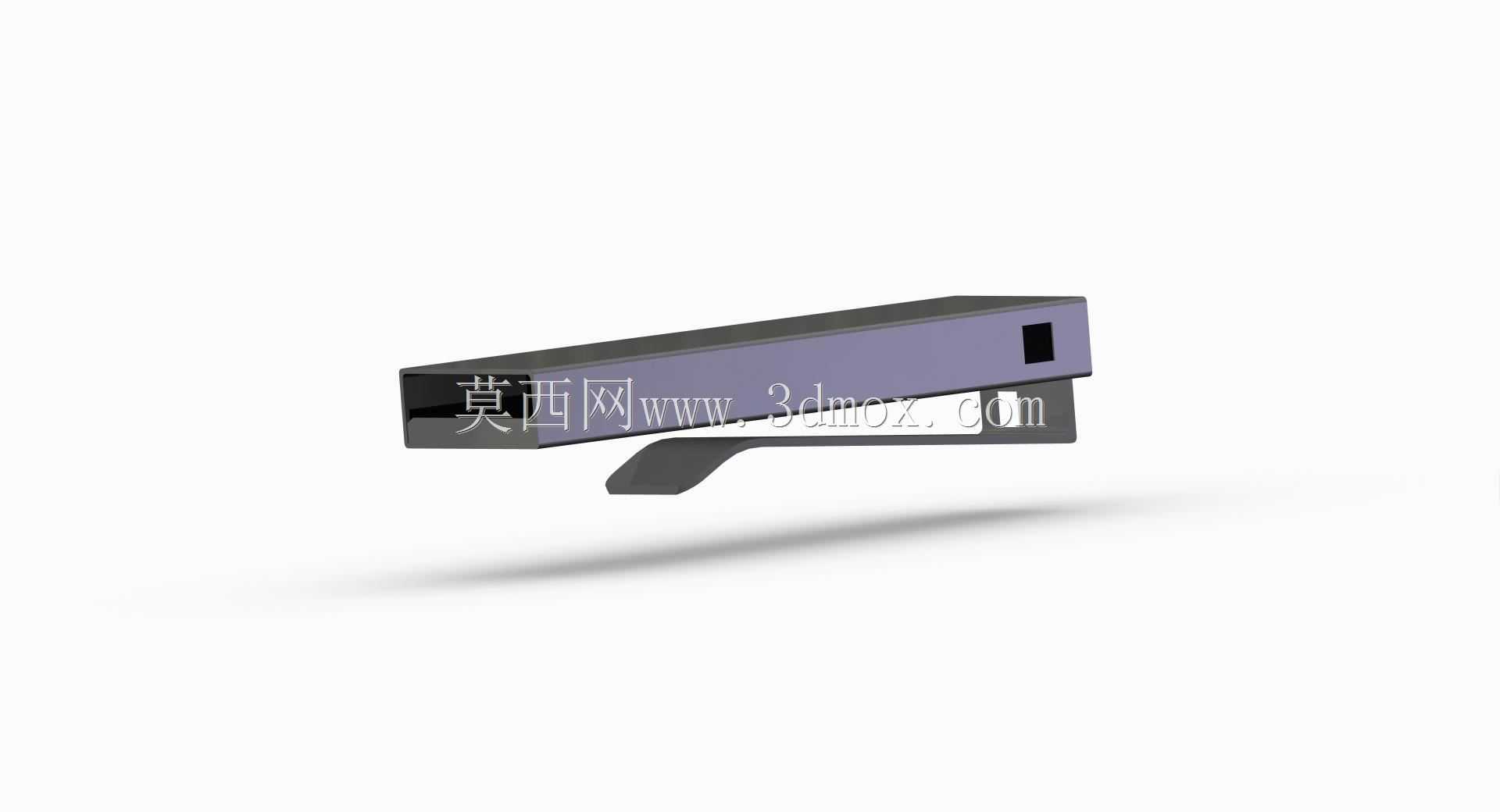

从功能特性层面来看，该驱动构件采用一体化悬臂式夹持结构，笔具安装位设置有弹性限位卡扣，可适配直径6mm至8mm的常规书写笔、马克笔以及专用绘图笔具，夹持力经过结构仿真校核，既不会因夹持过紧导致笔具更换困难，也不会因夹持力不足在高速往复运动中出现笔具松动偏移。构件的运动配合面做了减阻结构处理，与设备导向滑轨的配合间隙控制在0.02mm以内，可在0至200mm/s的运动速度区间内保持平稳运行，不会出现运动卡顿、抖动的问题。抬落笔的动作触发通过构件尾部的联动拨片实现，拨片与设备内部的电磁驱动件直接对接，动作响应延迟控制在10ms以内，可精准匹配设备的轨迹输出节奏，不会出现落笔滞后导致的起笔缺墨、抬笔滞后导致的拖线问题。

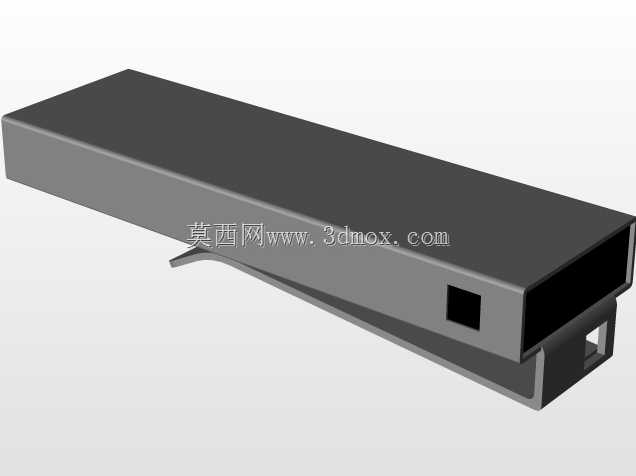

在设计思路上，该构件优先考虑了3D打印快速成型的工艺适配性，整体结构无复杂倒扣、无需要额外支撑的悬空结构，采用常规FDM工艺即可完成一体打印，打印完成后仅需去除少量支撑毛刺即可直接装配使用，不需要额外的二次机加工工序。结构的壁厚设置为1.8mm，既保证了构件在高速往复运动中的结构刚性，不会因长期往复受力出现形变，也尽可能控制了构件自身重量，降低运动过程中的惯性冲击，减少驱动电机的负载。构件上预留的两个方形定位孔，可直接与设备的同步带传动块对接，安装时不需要额外设计转接件，定位精度可控制在0.05mm以内，大幅降低整机组装的调试难度。

从安装边界尺寸来看，该构件整体长度为72mm，最大宽度为12mm，安装后在设备内部的运动避让空间仅需预留80mm*15mm*20mm的区间即可，不会占用过多设备内部空间，便于设计人员在做整机结构布局时，合理规划走线路径与其他功能模块的安装位置。构件的运动行程范围内无突出的尖锐结构，不会在运动过程中剐蹭设备内部的走线或是其他相邻构件，长期运行的可靠性更高。对于做桌面打印设备开发、小型标记设备改装的结构设计人员来说，该构件的结构设计可直接作为参考，根据自身设备的笔具尺寸、运动参数做对应调整即可，不需要从零开始做结构验证，可大幅缩短产品开发的结构验证周期。
