弧形双跑钢结构楼梯结构设计

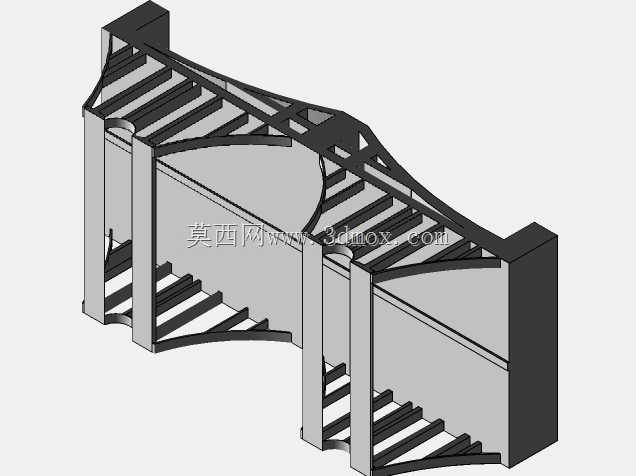

该弧形双跑钢结构构件主要应用于商业空间、复式公共建筑、loft业态的垂直交通场景，承担楼层间人员通行的核心功能，区别于常规直跑楼梯，弧形梯段的设计能够在有限的建筑投影面积内优化通行动线，同时弱化钢结构构件的冷硬感，适配对空间视觉效果有要求的室内装修场景。从结构设计逻辑来看，整体采用两侧箱型梯梁作为主要承重载体，梯梁随弧形梯段的走向做弯弧加工，每一级踏步板通过焊接或栓接的方式固定在两侧梯梁之间，踏步板采用花纹钢板或预制钢踏步基材，表面可根据后期装修需求附加石材、木质面层，踏步的踢面与踏面尺寸严格遵循民用建筑通行规范，保证上下行的步幅舒适度。中间设置的三根竖向支撑立柱，分别承接梯段中部、转角平台处的竖向荷载，将梯段自重、通行活荷载均匀传导至下层建筑结构面，避免梯段出现长跨度下的挠曲变形，立柱与梯梁、底部预埋结构的连接节点采用加劲肋补强，抵消弧形梯段产生的水平分力。从安装边界来看，构件两端的端部结构件分别与上下楼层的结构梁做刚性连接，端部连接位预留螺栓孔位，可适配不同建筑结构的预埋板位置，整体构件的投影宽度、梯段坡度、转角平台尺寸均经过参数化校核，能够在层高3.6米至4.8米的常规复式空间内安装，不需要额外对建筑主体做大规模拆改。设计过程中重点考量了弧形梯段的受力均匀性，通过有限元模拟验证了满布活荷载下的梯梁变形量，将梯梁的截面尺寸控制在合理范围内，在保证结构安全冗余的前提下减少钢材用量，同时梯梁外侧预留装饰面层安装位，后期可包覆石膏板、金属饰面板来隐藏结构件，适配不同的室内装修风格。踏步的排布采用等步距设计，在弧形段的内外侧踏步宽度做渐变处理，保证通行路径上的有效踏面宽度满足单人通行、错身通行的尺寸要求，避免弧形梯段内侧踏步过窄导致的通行磕碰问题。转角位置的平台结构采用斜向支撑补强，承接上下两个梯段的传导荷载，平台面的水平度公差控制在安装规范要求范围内，保证通行时无明显高差感。
