多腔式压铸成型模具三维结构设计

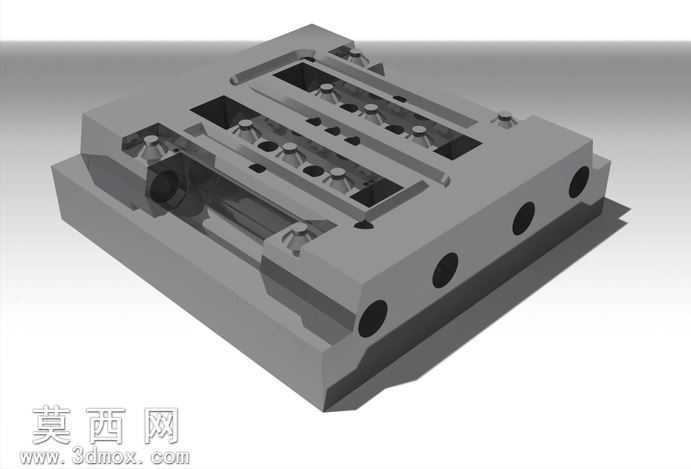

本套压铸模具采用三维建模软件完成全参数化结构设计，建模过程中严格遵循压铸工艺的成型规范与模具加工的公差要求，对模具各组成部件进行1:1等比例还原，确保模型结构与实际生产用压铸模完全匹配。模型整体采用模架一体化布局设计，上下模合模定位精准，分型面选取贴合压铸件的轮廓走向，可有效避免合模错位、飞边溢出等压铸生产常见问题。模具内部设置多组独立成型型腔，可单次压铸循环完成多个同规格压铸件的成型作业，大幅提升批量生产的加工效率，型腔内部的流道设计采用平衡式布局，可保证金属熔液在压射过程中均匀填充各个型腔，避免出现局部缺料、冷隔、气孔等压铸缺陷。模型对模具的导向定位结构、冷却水路接口、压射冲头配合位、顶出机构安装位都做了精细化建模，导向柱与导向套的配合间隙按照实际生产公差设置，冷却水路的排布贴合型腔热量集中区域，可在压铸循环中快速带走型腔内的高温热量，缩短压铸件的冷却定型周期，提升生产节拍。渲染阶段采用金属模具钢材质对模架主体进行材质赋予，还原模具钢经精加工后的哑光金属质感，对型腔内壁、配合面做高光质感处理，体现精加工面的光洁度要求，对水路接口、安装孔位做细节倒角处理，还原真实机加工的工艺特征。设计过程中充分考虑模具的加工工艺性与装配便利性，各部件的拆分符合机加工与模具装配的流程要求，避免出现无法加工的倒扣结构与干涉问题，顶出机构的排布对应压铸件的受力均匀区域，可保证开模后压铸件平稳顶出，避免顶出变形、顶白等问题。整套模型结构完整，细节丰富，可用于压铸工艺教学、模具结构拆解学习、压铸生产方案验证等场景，能够直观展示多腔压铸模的内部构造与工作原理，为压铸模具的设计优化、生产调试提供可靠的三维参考依据。
