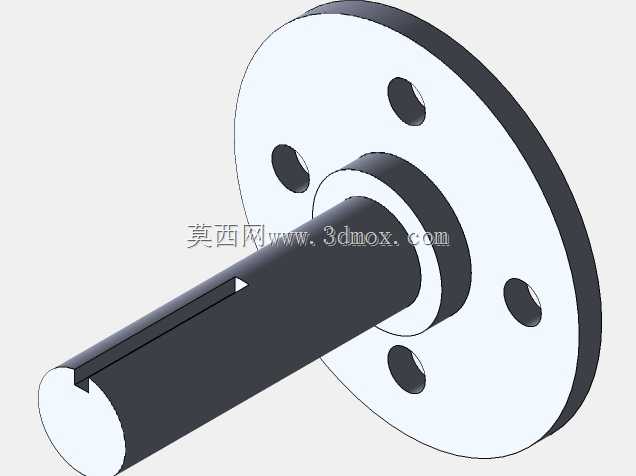

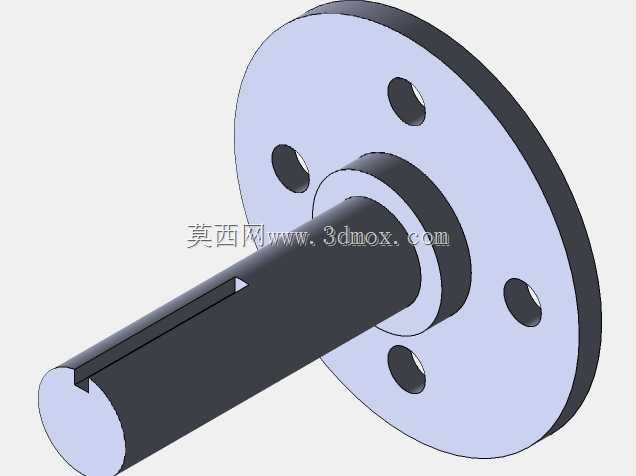

带键槽轴端一体式圆形法兰连接组件

这类带轴一体式法兰结构，在中小扭矩的传动链路里应用十分普遍，常见于轻工输送设备、小型减速机输出端、自动化生产线的动力接驳工位，核心作用是实现轴系部件与外接负载的刚性同轴连接，相比分体式的轴与法兰键连接结构，一体加工的形式能消除配合间隙带来的传动回差，在频繁正反转的工况下能大幅降低连接位的磨损速率。从结构设计逻辑来看，法兰盘端面上均匀分布的四个通孔是安装位，用于穿设螺栓将整个组件固定在设备的安装墙板或者对接法兰面上，孔位的分度圆直径、通孔内径都需要和对接端的安装参数严格匹配，否则会出现安装错位、螺栓受剪应力过大断裂的问题。伸出的轴段上加工的贯通键槽，是用来装配平键实现扭矩传递的，键槽的宽度、深度以及轴段的直径，决定了这个组件能够传递的最大额定扭矩，设计时需要根据负载的扭矩核算值来确定对应尺寸，避免轴段扭转变形或者键槽压溃失效。轴段与法兰盘衔接的位置做了轴肩过渡，这个结构一方面是给轴上装配的零件提供轴向定位基准，另一方面能降低轴根位置的应力集中系数，在交变载荷作用下减少轴根断裂的风险。法兰盘的厚度需要根据螺栓预紧力、轴向承载的大小来核算，过薄会导致法兰受压变形，影响连接面的密封或者贴合精度，过厚则会增加不必要的重量和材料成本。实际选型应用时，需要注意轴段的伸出长度要匹配外接传动件（比如联轴器、带轮、链轮）的轮毂宽度，保证键槽的有效接触长度满足扭矩传递要求，同时法兰安装面的平面度需要控制在合理公差范围内，避免安装后轴系出现偏斜，导致轴承位异常磨损、传动振动超差的问题。这类一体结构的零件在加工时通常采用棒料一次装夹完成轴段与法兰端面的车削，再进行键槽铣削、安装孔钻削的工序，能更好保证轴段与法兰安装面的垂直度、轴的圆柱度等形位公差要求，相比分体装配的结构，省去了轴与法兰的配合加工工序，装配环节也减少了同轴度找正的工作量，适合批量应用在对传动精度有一定要求、安装空间紧凑的动力传输场景中。在日常设备维护中，这类零件的失效点通常出现在键槽侧面磨损、法兰安装孔受拉变形、轴根疲劳裂纹几个位置，设计时预留合理的安全系数，能有效延长组件的整体使用寿命，减少设备停机维护的频次。
