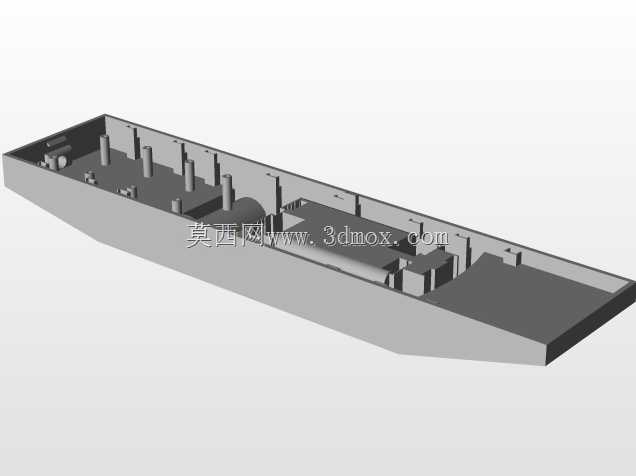

内河货运船舶舱室内部结构三维设计

本次呈现的船体结构设计，主要面向内河干支流水系的散货运输场景，适配长江、珠江等内河航道的通航限界要求，可承担煤炭、建材、粮食等大宗干散货的中短途转运作业，也可经过局部改装后用于沿江厂区的重型设备驳运。从实际使用角度出发，该船体采用单底单甲板的横骨架式结构，主货舱区域沿船长方向等距设置强肋骨与舱壁扶强材，既能够平衡船体总纵强度与局部抗扭性能，也能控制空船重量，降低航行过程中的燃油消耗。设计过程中优先考虑了装卸作业的便利性，主舱口沿船长方向贯通布置，预留了足够的抓斗作业空间，舱内的立柱位置避开了常规散货堆载的应力集中区域，同时在舱室艏部预留了锚机、系缆设备的安装基座，艉部区域则划分出动力舱、舵机舱的安装边界，可适配常规内河船用柴油机与舵系组件的安装尺寸。在结构细节处理上，船体舷侧采用外飘式线型设计，能够减少航行时的甲板上浪问题，船底为平底带舭部圆弧的构型，适配内河浅吃水航道的通航需求，满载吃水控制在2.2米以内，可顺利通过内河多数低等级航道的枯水期通航段。舱内的横向强框架间距设置为2.4米，既满足《内河船舶建造规范》的强度要求，也为后续加装舱内导轨、活动隔舱板预留了安装接口，货舱内壁做了平滑过渡处理，减少散货卸船时的残留死角，降低清舱作业的工作量。设计阶段还同步考虑了日常运维的需求，在舱壁两侧预留了人员通行的纵向通道，通道宽度满足单人携带工具通行的要求，强肋骨上预留了电缆、消防管路的穿舱孔位，避免后续管路敷设时额外开孔破坏结构强度。船体的外形总长控制在68米，型宽12.8米，型深4.2米，所有结构件的连接位置都做了圆弧过渡处理，减少应力集中带来的疲劳损伤风险，适配内河航运中常见的靠泊碰撞、浪击等复杂受力场景。
