电子设备散热用铝制水冷换热冷板结构

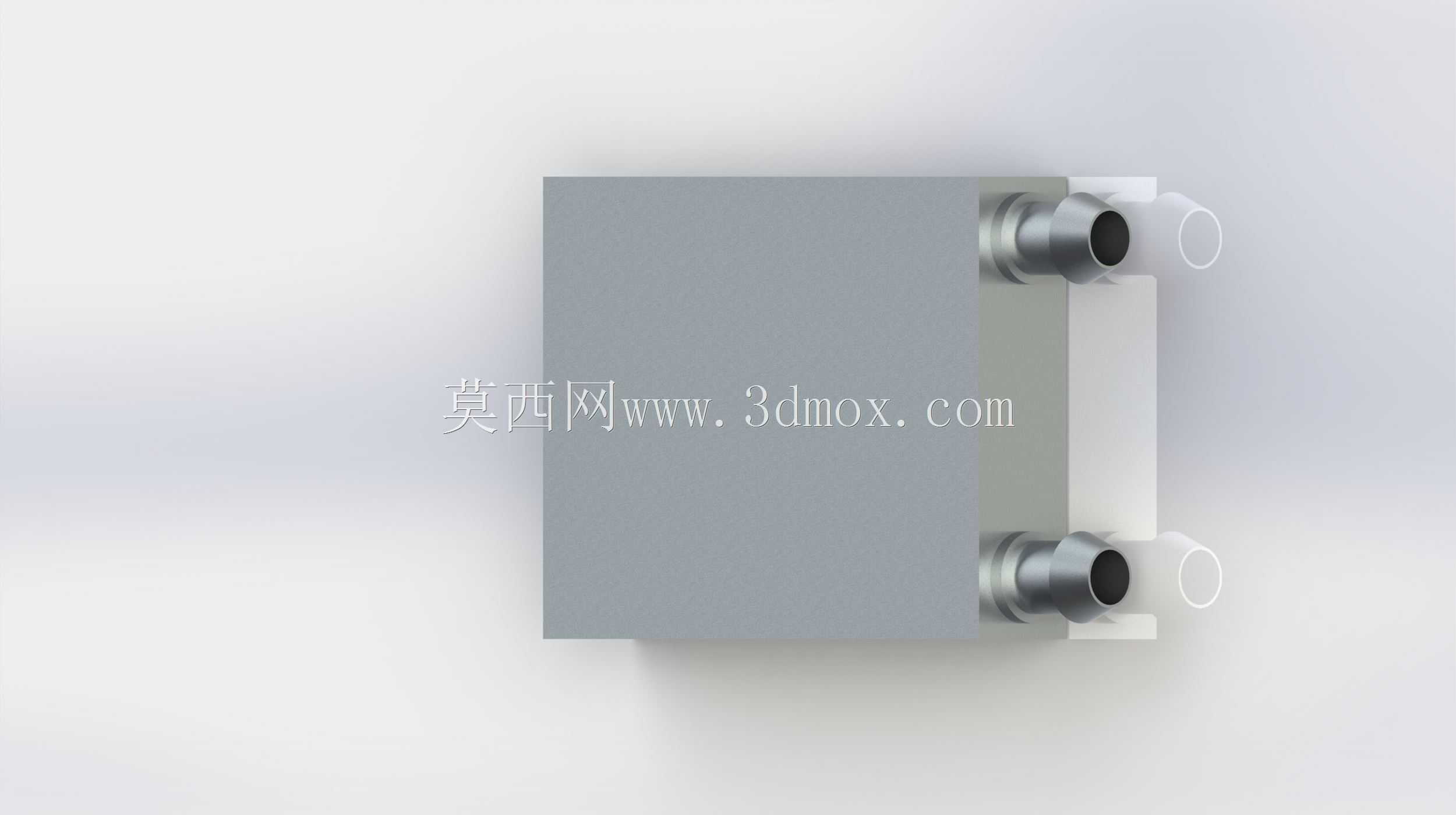

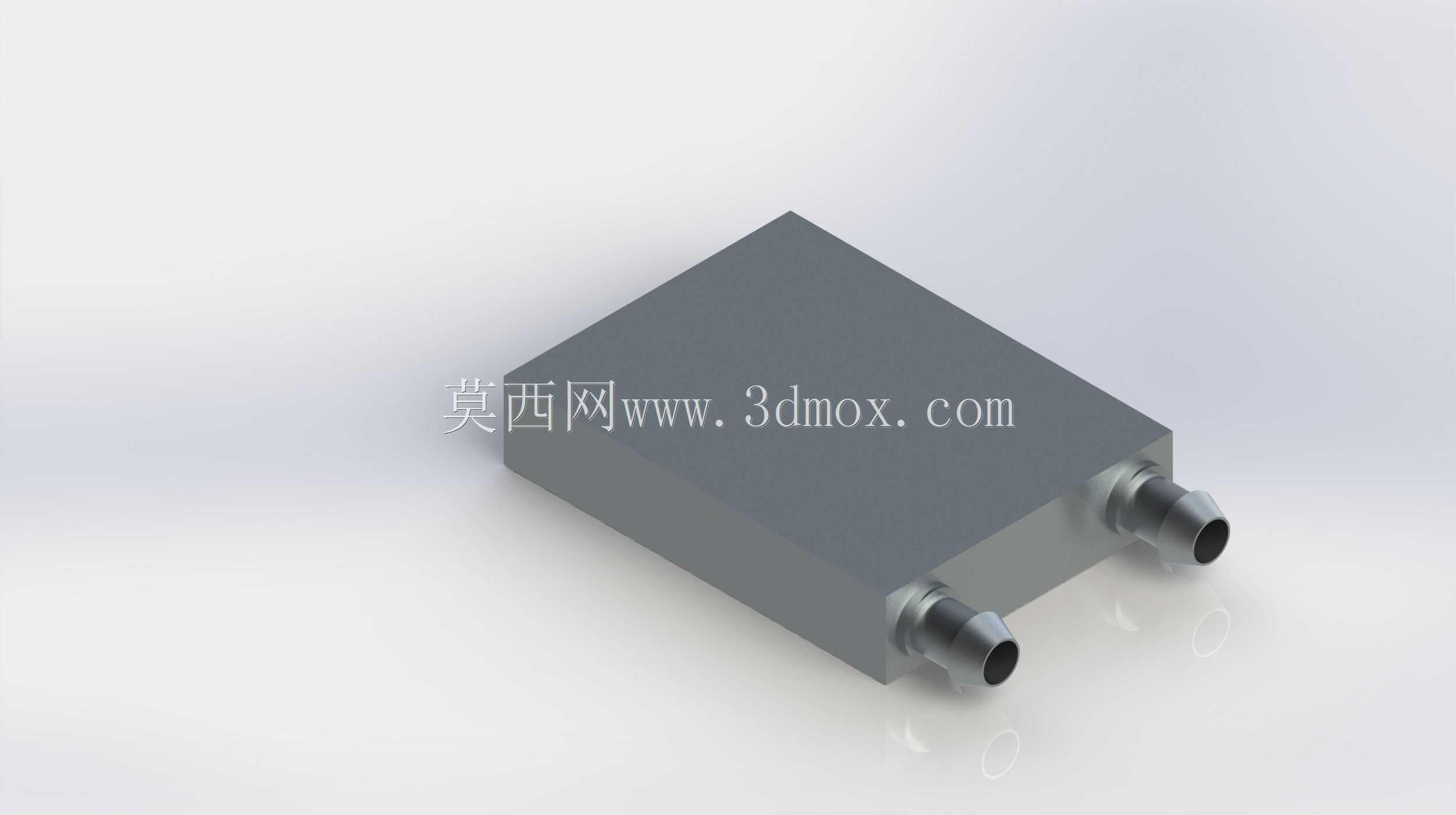

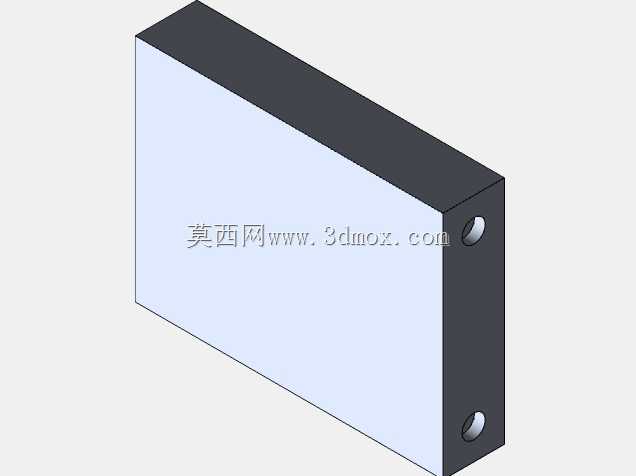

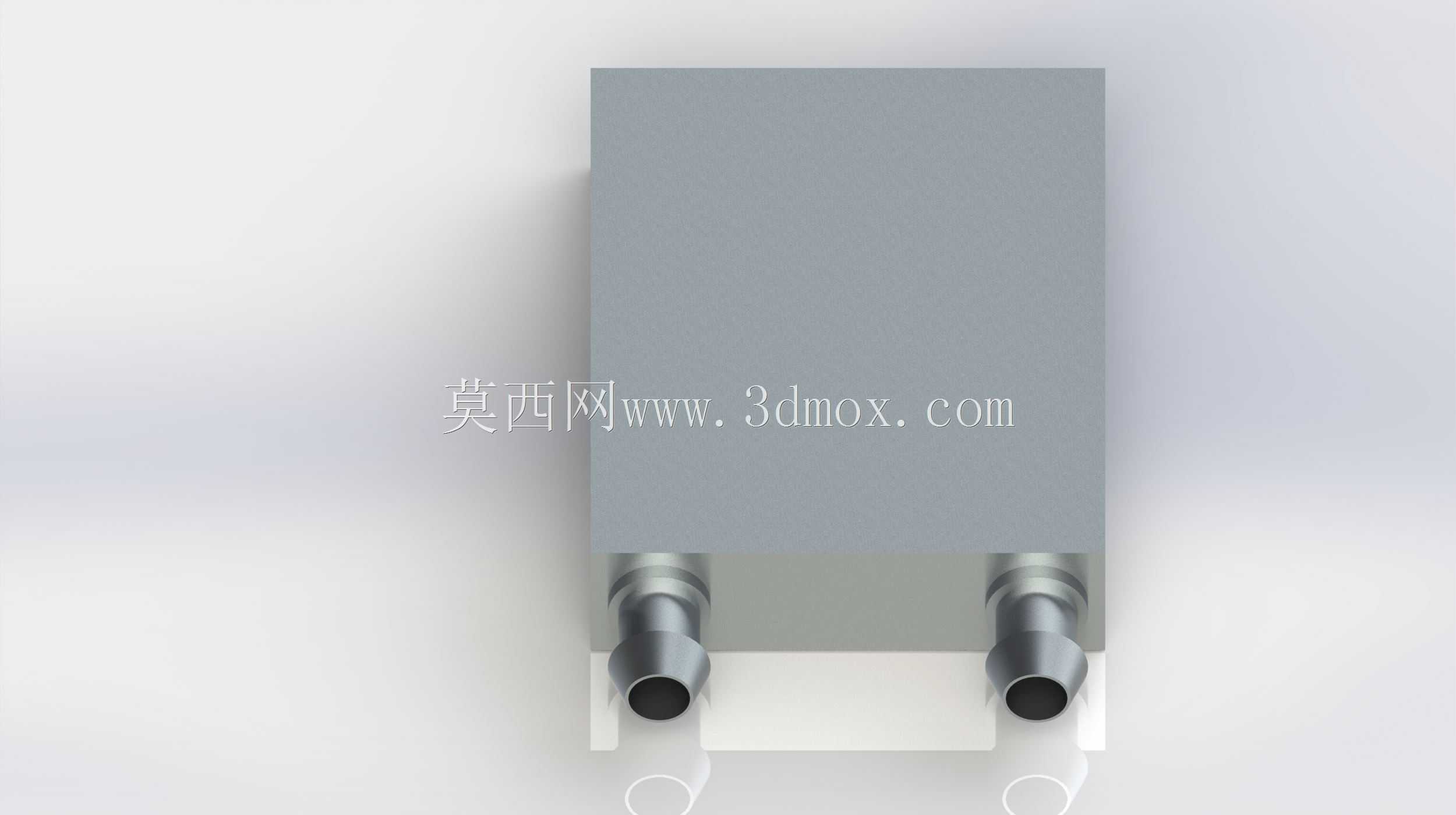

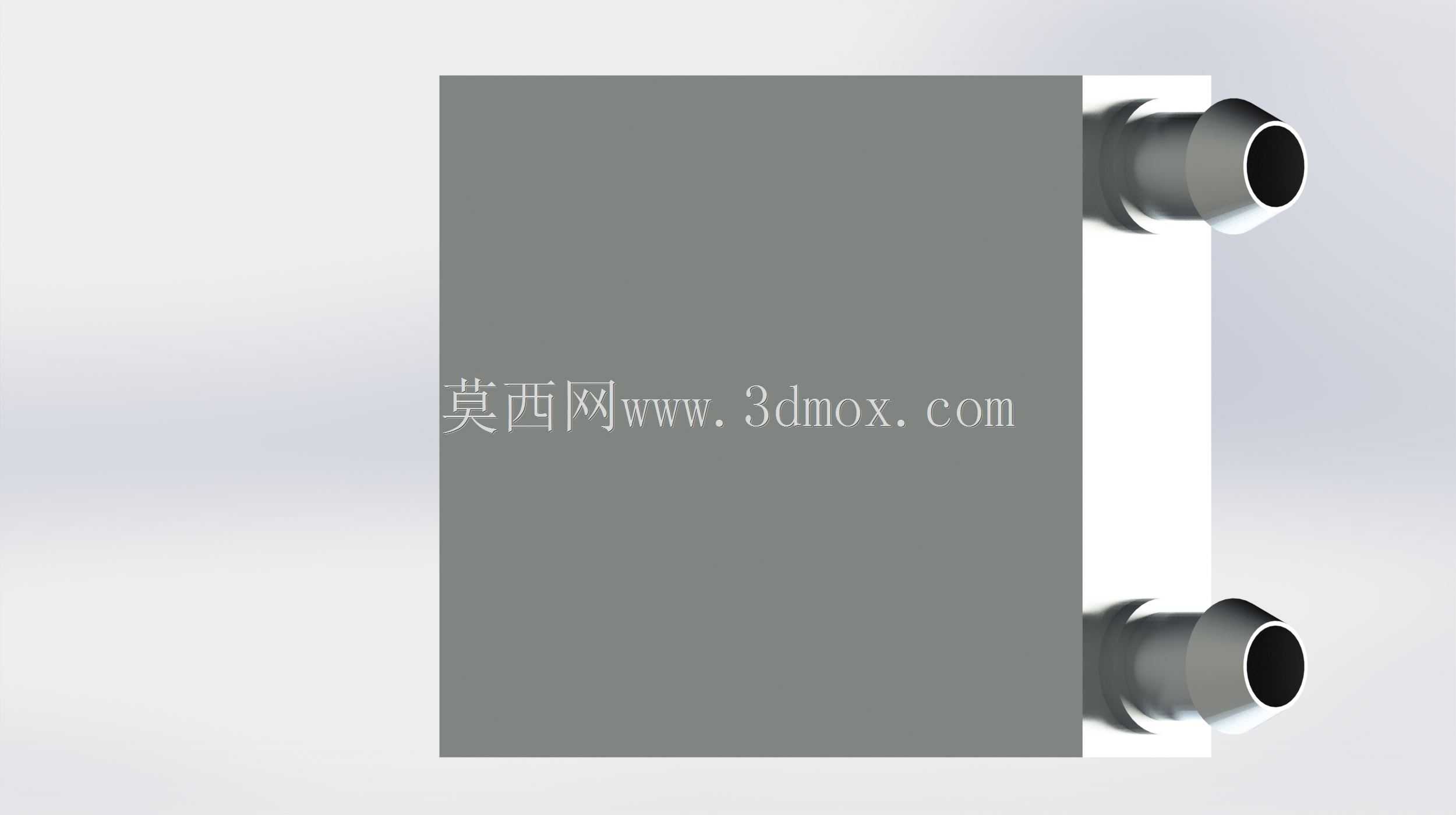

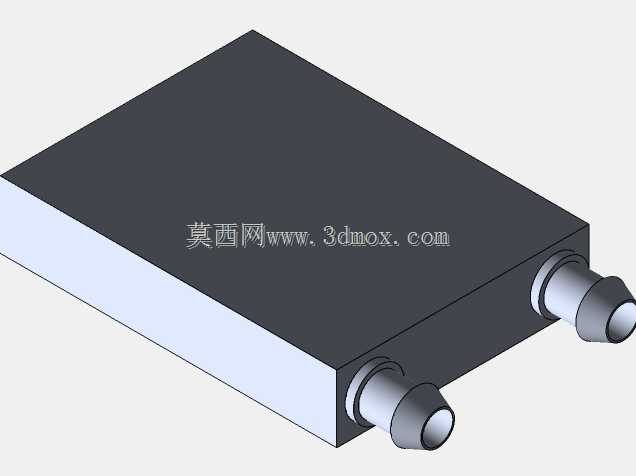

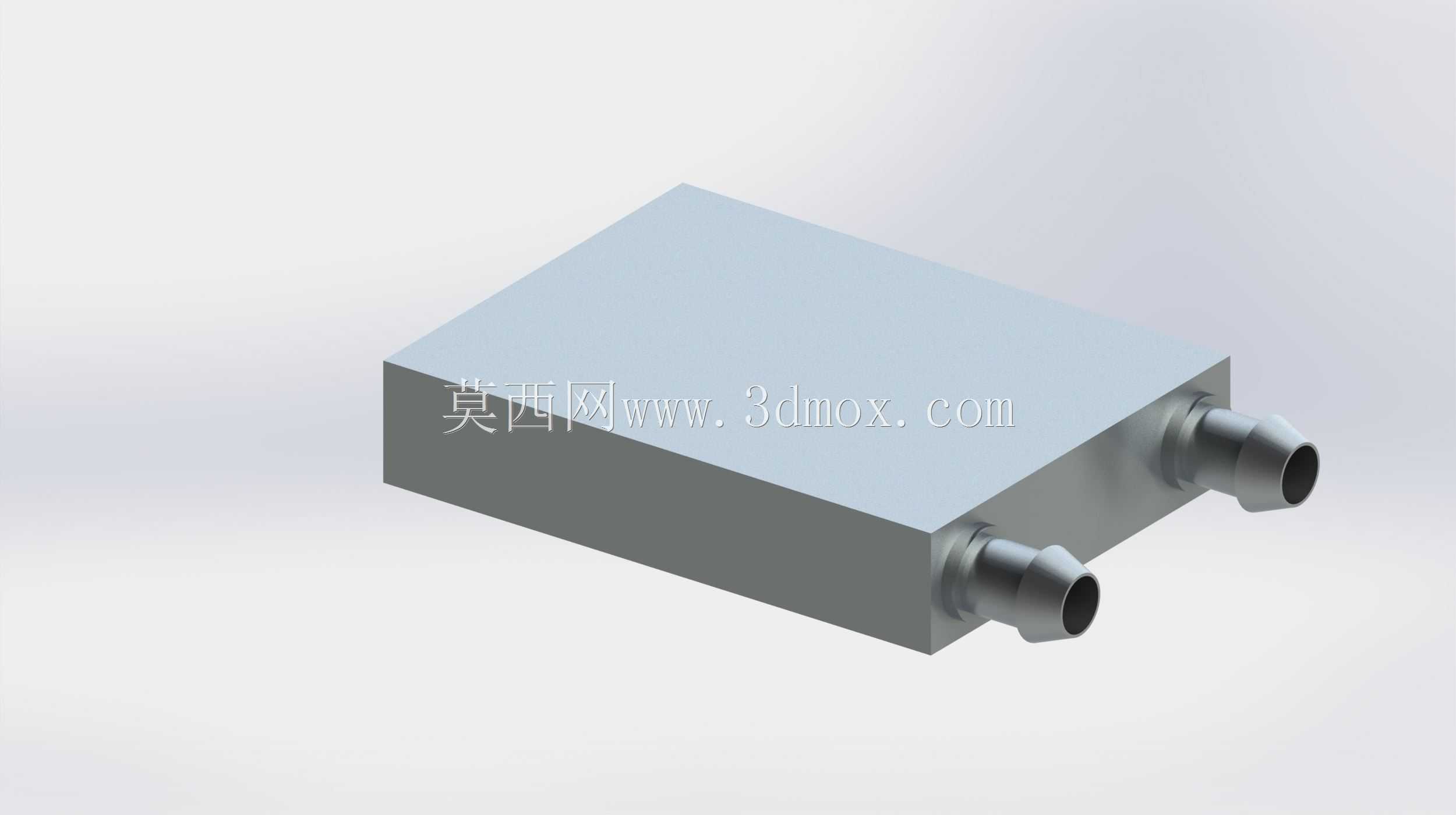

这款水冷换热冷板主要面向高功率密度电子器件的散热场景，常见于PC硬件超频散热、工业伺服驱动模块温控、激光发生器腔体冷却、小型功率变流器热管理等工况，核心作用是通过内部流道的冷却液循环，将发热元件表面的聚集热量快速带出，避免器件因结温过高触发降频保护甚至热击穿失效。从结构设计来看，主体采用整块铝合金铣削成型的方案，相比拼接式冷板能大幅降低流道渗漏风险，上盖板与基体通过真空钎焊封合，接触面平面度控制在0.02mm以内，安装时可搭配导热硅脂或导热垫片，尽可能减小接触热阻。冷板侧面伸出的两个宝塔式水嘴为标准快插适配结构，可直接匹配常用内径的硅胶冷却水管，进出水口采用对角布置的形式，能让冷却液在内部流道中形成更长的流通路径，避免出现流动死区，保证整个换热面的温度均匀性，不会出现局部热点。在安装边界上，冷板整体为规整长方体构型，底面为全平面换热接触面，可根据适配的发热元件尺寸灵活调整安装孔位，既可以直接贴合CPU、GPU这类方形发热芯片的表面，也可以通过扩展安装支架固定在IGBT模块、功率电阻这类工业发热器件的安装面，整体厚度控制在紧凑区间，不会占用过多设备内部的装配空间，适配狭小舱体内的散热改造需求。设计过程中重点平衡了流阻与换热效率的关系，内部流道采用微通道阵列结构，在保证冷却液流量充足的前提下，尽可能增大冷却液与冷板基体的接触面积，同时不会造成水泵负载过高，常规民用PC水冷泵、工业小型冷却循环泵均可驱动其正常工作。冷板外表面做了阳极氧化处理，既可以提升铝合金表面的耐腐蚀性能，避免长期接触冷却液出现锈蚀杂质堵塞流道，也能防止表面氧化掉屑影响周边电子器件的绝缘性能。两个水嘴的同轴度做了严格管控，安装水管时不会出现偏斜应力，长期运行也不会出现接口渗漏问题，整体结构无多余突出部件，装配容错率高，既可以用于量产设备的散热系统配套，也适合电子爱好者做DIY散热改造时直接选用，不需要额外做二次结构加工即可完成装配。
