立轴旋转发动机壳体结构设计

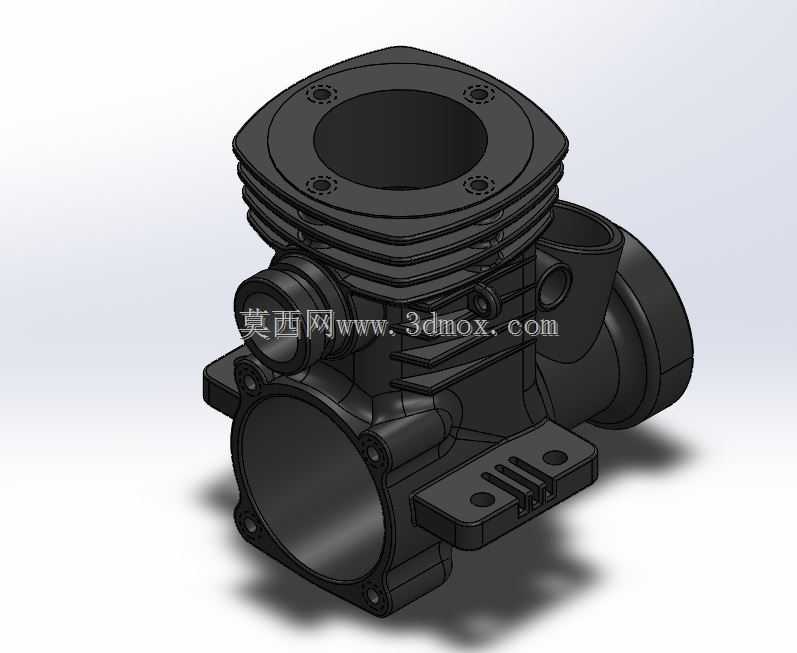

这款立轴旋转发动机的壳体部件，是小型内燃动力单元的核心承载基体，常见于便携园林机具、小型航模动力、手持植保设备这类对动力单元体积重量有严苛要求的应用场景，作为整台发动机的装配基准，它需要同时容纳曲柄连杆机构、配气组件、冷却风道与油气通路，所有外接部件的安装定位都要依托壳体上的集成结构完成，设计过程中需要平衡多维度的工程约束。从实际使用需求出发，这类立轴布局的动力单元往往采用垂直输出轴设计，因此壳体下部预留了曲轴穿出的轴承安装位，周边的螺栓孔位按照圆周均布设计，既保证与下端曲轴箱盖的连接密封性，也能承受曲轴高速旋转带来的交变载荷，避免结合面出现渗油或者连接松动的问题。上部的缸筒区域集成了散热鳍片结构，鳍片的排布方向顺着设备工作时的自然气流走向设置，不需要额外加装冷却风扇就能满足小排量动力的散热需求，缸顶的安装孔位对应气缸盖的固定需求，孔位周边做了局部加厚处理，抵消缸盖螺栓压紧时产生的局部应力，防止长期使用后出现缸体变形导致的压缩比泄漏。壳体侧面集成了化油器安装座与排气接口，两个接口的相对位置经过配气相位匹配校准，安装面的平面度控制在合理公差范围内，保证密封垫压紧后不会出现漏气问题，侧面预留的小孔位分别对应润滑油道、传感器安装与气道定位，不需要额外外接管路就能完成内部气路与油路的连通，大幅减少整机的外接零件数量。下部的安装凸台带有两个长圆形安装孔，方便动力单元固定到设备机架上，长孔设计可以抵消加工与装配带来的位置误差，降低机架的加工精度要求。设计过程中优先考虑了压铸工艺的成型需求，所有壁厚保持均匀过渡，转角位置都做了合适的圆角处理，避免压铸成型时出现缩孔或者冷隔缺陷，同时兼顾了壳体的轻量化需求，在非受力区域做了局部减薄处理，在保证结构强度的前提下尽可能降低部件自重，适配便携类动力设备的使用要求。
