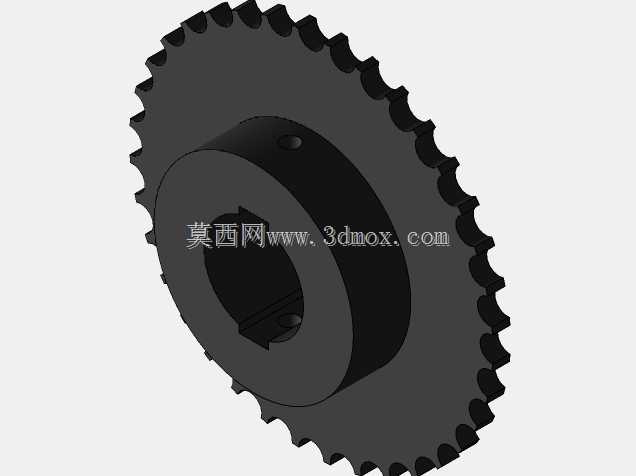

Z36齿同步带轮工业传动零件结构设计

这款Z36齿的同步带轮，是啮合型带传动系统里的核心执行零件，日常在轻工包装线、小型输送设备、自动化装配工位的传动链路里都能见到它的身影，和传统摩擦型带轮不同，它靠轮齿和同步带齿槽的精准啮合传递扭矩，不会出现打滑丢转的问题，能严格保证输入输出端的传动比恒定，这一点在有工位定位精度要求的设备里尤为关键。从结构设计来看，轮体采用整体式结构，中间的轮毂部分做了加厚处理，用来提升和轴配合段的接触长度，避免高速运转时出现轴孔偏磨、轮体晃动的问题，轴孔内预留了键槽安装位，装配时通过平键传递扭矩，配合轴端的锁紧挡圈就能完成轴向固定，不需要额外设计复杂的锁紧结构，安装维护的门槛很低。轮缘部分的齿形是按照标准同步带齿廓参数做的等距排布，36齿的规格适配对应节距的同步带，齿顶做了微小的倒角处理，一方面是装配同步带时能起到导向作用，避免硬撬同步带造成齿面损伤，另一方面也能减少运转过程中齿顶和带背的剐蹭，降低不必要的摩擦损耗。设计时特意控制了轮体的整体壁厚，轮毂和轮缘之间的过渡段做了圆弧卸荷处理，既不会因为壁厚过大增加额外的转动惯量，影响传动系统的响应速度，也不会因为壁厚不足导致轮体受交变载荷时出现应力开裂的问题。从安装边界来看，这款带轮的轴向尺寸紧凑，不需要占用太大的安装空间，适配的轴径范围覆盖常规小型传动设备的输出轴规格，安装时只要保证带轮的端面跳动在允许公差范围内，和配对带轮的端面处于同一平面，就能避免同步带出现偏磨、爬齿的问题，延长整套传动组件的使用寿命。在实际选型应用中，这类带轮常被用在对传动同步性有要求的场合，比如包装设备的送膜机构、输送线的分瓶工位、小型自动化设备的进给传动链路，它不需要像齿轮传动那样做严格的润滑密封，运转时的噪音更低，缓冲吸震的表现也更好，就算是在有少量粉尘的普通车间环境里，也能保持稳定的传动状态，日常维护只需要定期检查同步带的张紧力和齿面磨损情况即可，不需要频繁拆解保养。
