带脚轮移动框架式自动快门作业装置

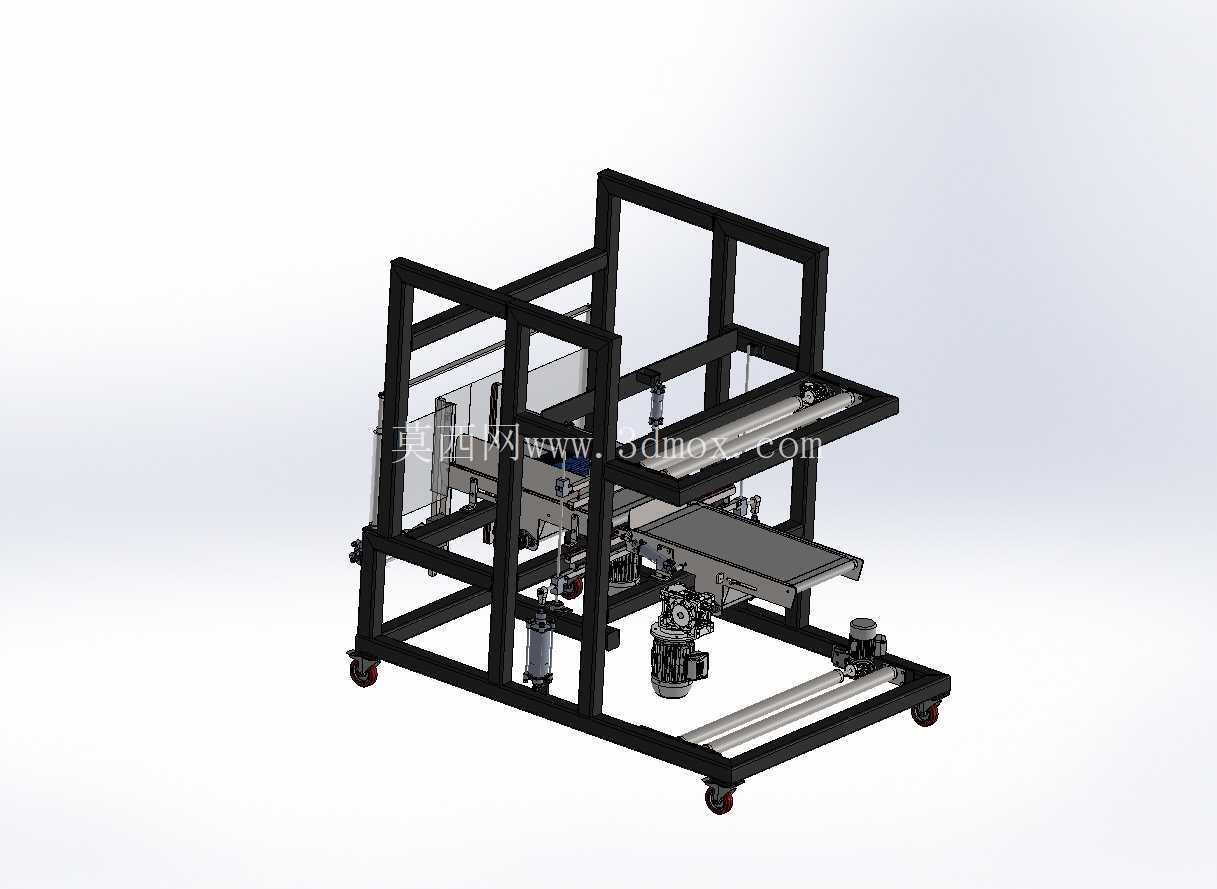

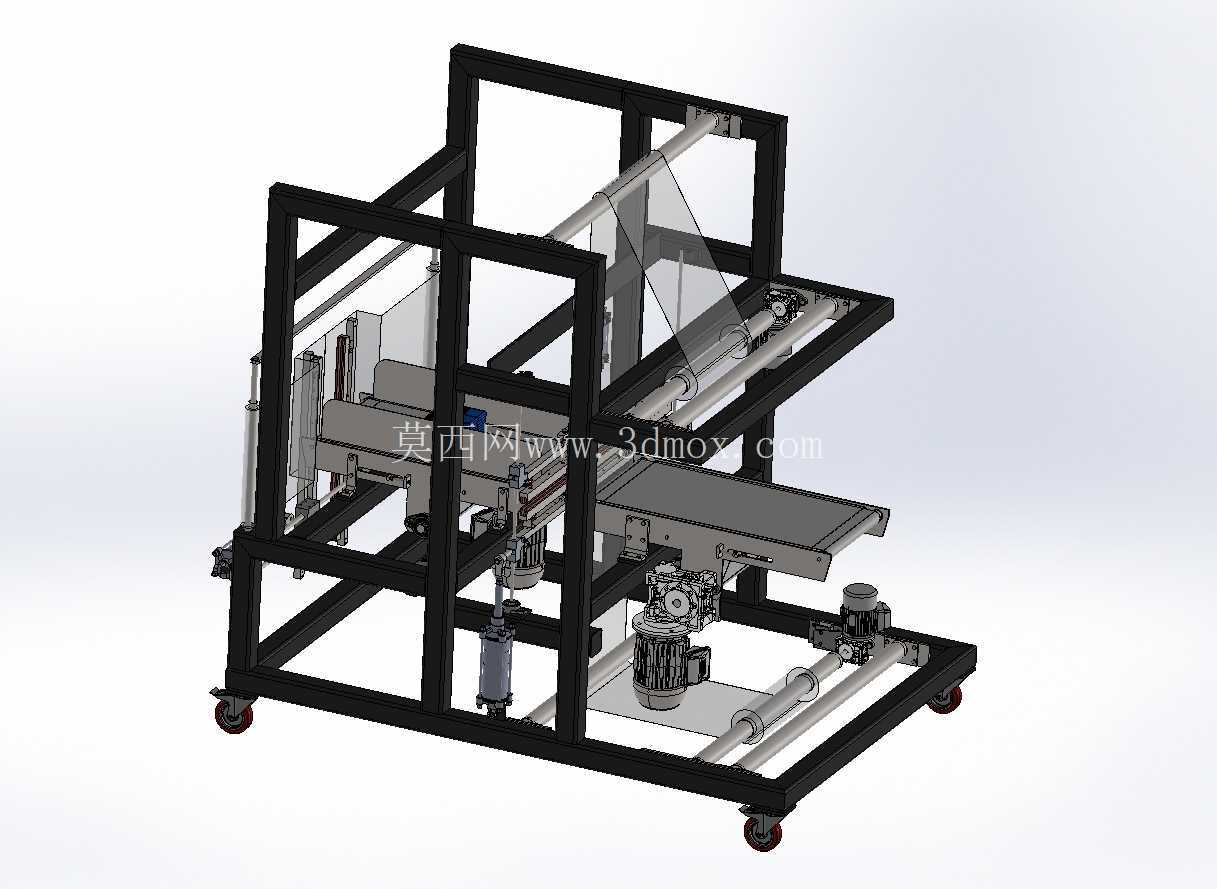

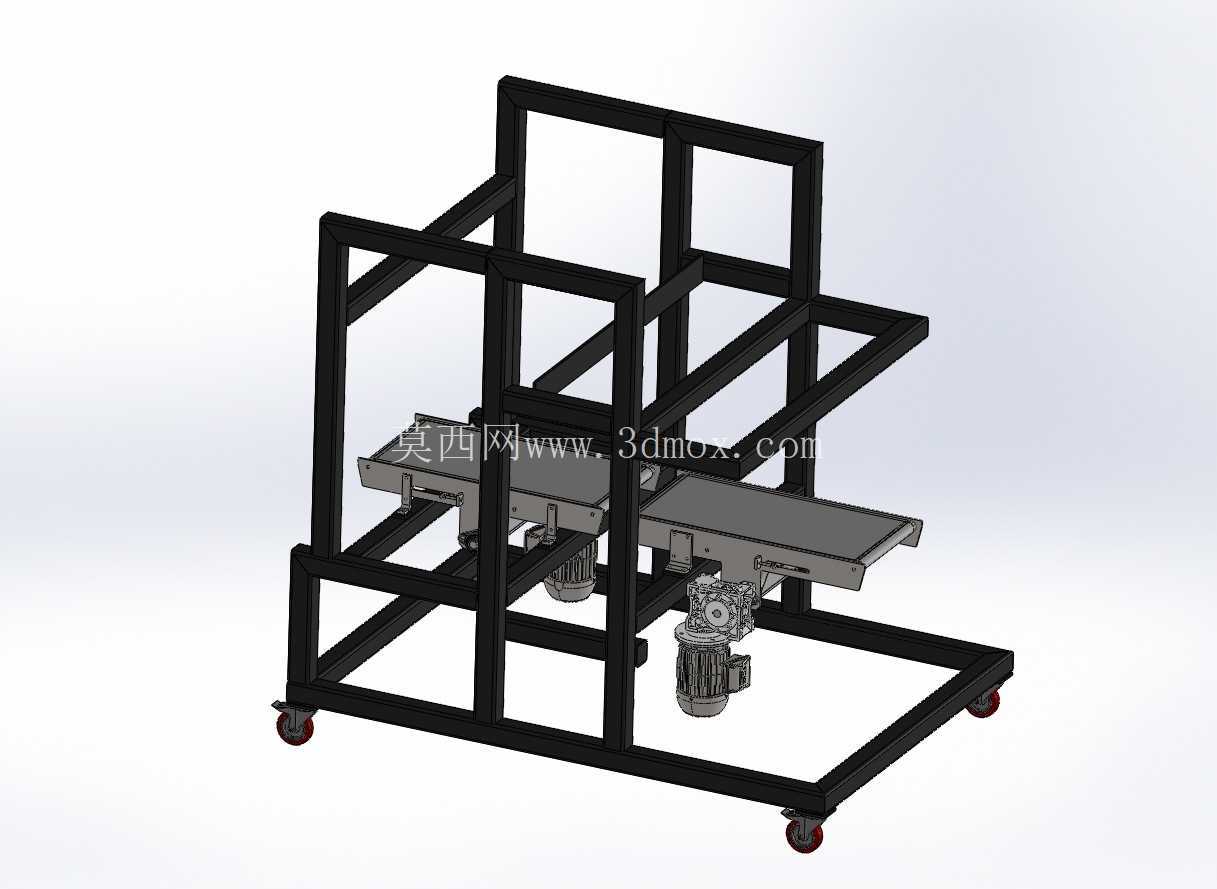

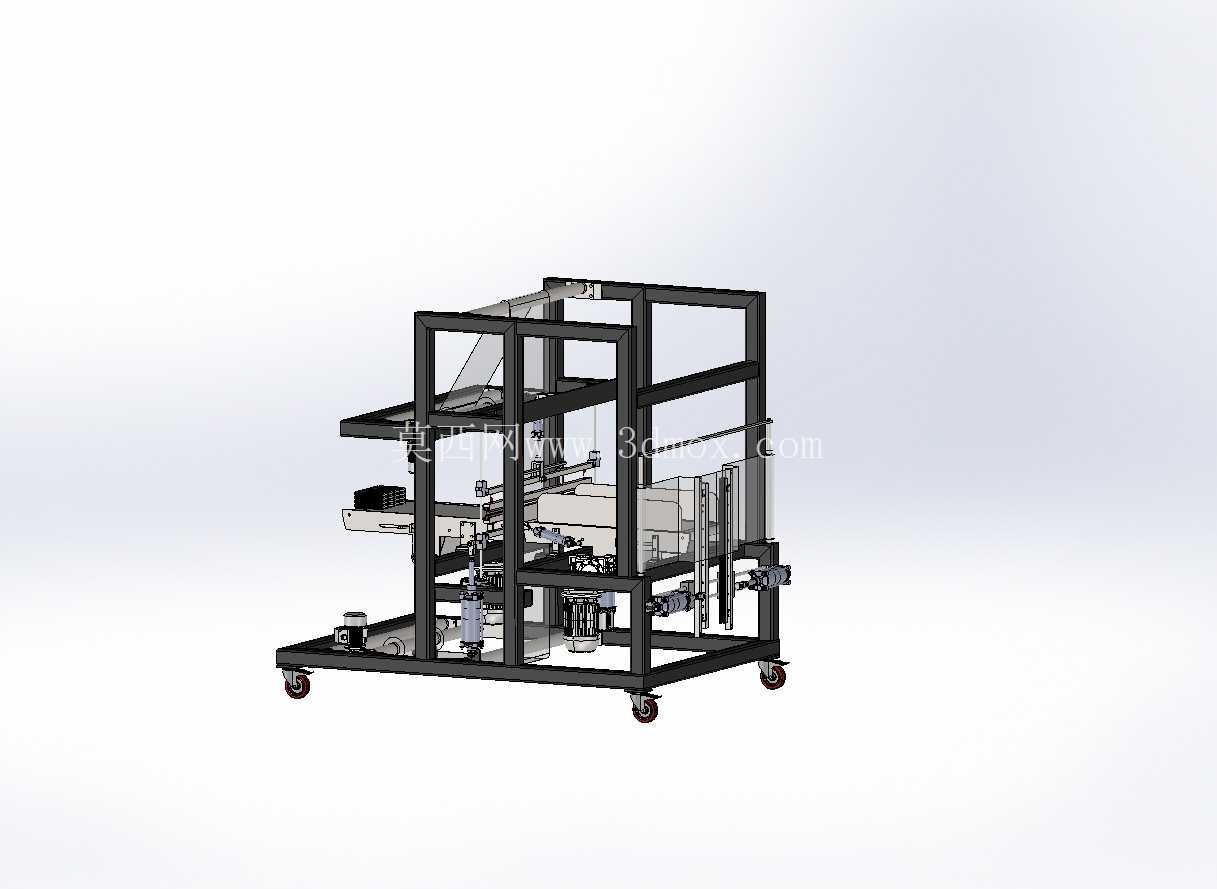

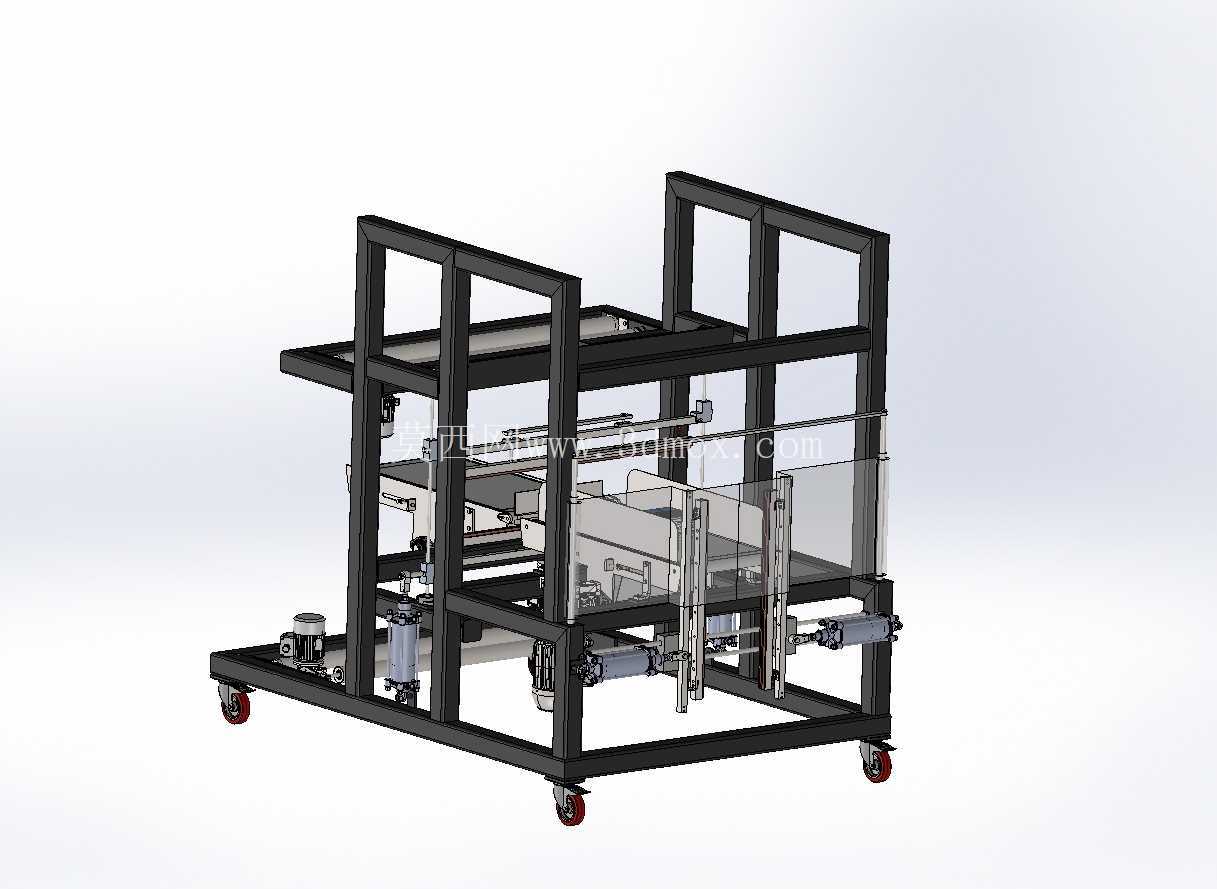

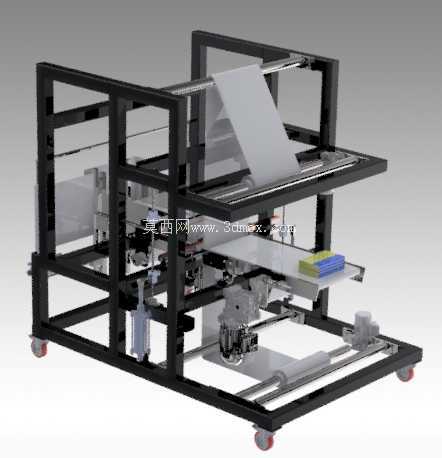

　　从结构设计层面看，整体采用方通焊接的双层框架结构，上层框架搭载平行布置的光轴辊组，用于承托连续输送的片状物料，辊组的安装座预留了腰型调节孔，可根据物料厚度、张紧度需求调整辊轴的平行度与上下间距，避免片材走偏、起皱；下层框架预留了驱动组件、执行元件的安装空间，快门执行机构采用直线导轨导向的横移动作结构，配合裁切或挡料执行端，可实现毫秒级的间歇挡停与放行，匹配上游送料辊的送料节拍，保证每次送料的步距精度控制在毫米级，满足后续裁切、对位工序的公差要求。这套带移动脚轮的框架式自动快门作业装置，主要面向柔性片材类物料的前段裁切、覆膜前对位、间歇式送料工位场景，常见于软包装印刷后道、电子薄膜裁切、无纺布分切前置工序的配套作业单元，区别于固定安装的大型流水线裁切工位，它的核心设计逻辑是适配小批量多批次的生产切换需求，可通过底部带刹车的万向脚轮快速在车间不同产线间移位，对接不同高度的进出料端，无需做复杂的地基固定或管线预埋，适合中小加工车间的灵活排产需求。

　　设备的安装边界设计充分考虑了车间通道的通行要求，整体框架宽度控制在1.2米以内，长度不超过1.8米，底部脚轮安装后整体高度不超过1.6米，可顺利通过常规车间的1.8米高防火门、1.5米宽通道，移位到指定工位后踩下脚轮刹车即可固定位置，框架底部预留了可调支撑脚的安装位，若需要长期固定在某一工位，可加装支撑脚将设备抬升，避免脚轮长期承重导致的变形，同时抵消地面不平整带来的框架晃动，保证高速动作下的结构稳定性。

　　在功能特性上，这套装置的快门动作采用模块化设计，执行端的安装板预留了通用安装孔位，可根据实际工艺需求更换裁切刀、挡料块、静电消除棒、除尘辊等不同功能组件，无需改动主体框架结构即可适配不同工艺场景；上层的物料承托平台采用分段式设计，中间预留了传感器安装槽，可加装光电传感器、色标传感器，实现物料位置的实时检测，反馈信号给驱动系统调整送料步距，避免物料浪费。设计过程中特意将驱动电机、气动三联件等易维护组件布置在框架下层的外侧位置，日常维护时无需拆解上层的物料输送结构，站在设备侧面即可完成滤芯更换、皮带张紧、参数调试等操作，降低日常运维的时间成本；框架的方通连接处全部采用满焊后打磨处理，表面做喷塑防锈处理，适配车间多尘、偶尔有切削液飞溅的生产环境，避免长期使用后出现框架锈蚀、焊缝开裂的问题。

　　设备的进出料端都预留了对接接口，可直接对接上游的放卷机、下游的收卷机或裁切主机，接口处的辊轴高度可通过调整螺栓做上下200mm范围内的调节，适配不同高度的对接设备，减少对接时的过渡板安装工作量；框架侧面预留了电气线槽的安装位置，所有线缆、气管都可内置在线槽内，避免外露管线被物料勾挂、被人员踩踏导致的损坏，提升设备使用的安全性。针对片材输送过程中容易出现的静电问题，框架的上层横梁预留了静电消除装置的安装位，可根据物料特性加装离子风棒，消除片材表面的静电，避免片材吸附灰尘、互相粘连导致的送料故障；快门执行机构的导轨采用防尘型直线导轨，导轨两端加装了防尘刮片，避免车间内的纸尘、薄膜碎屑进入导轨滑块内部，延长导轨的使用寿命，减少日常润滑维护的频率。
