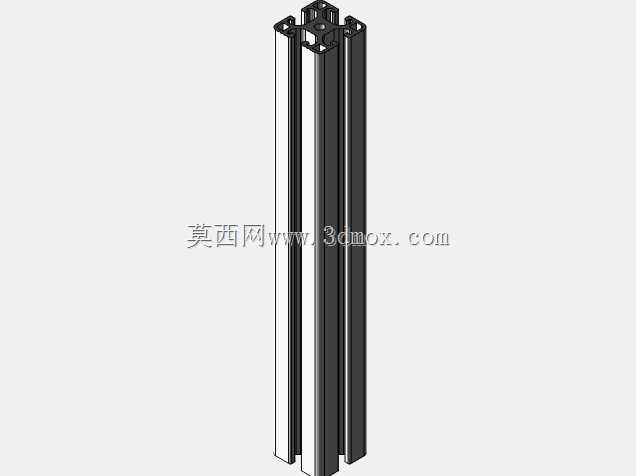

40×40规格工业欧标槽铝型材结构

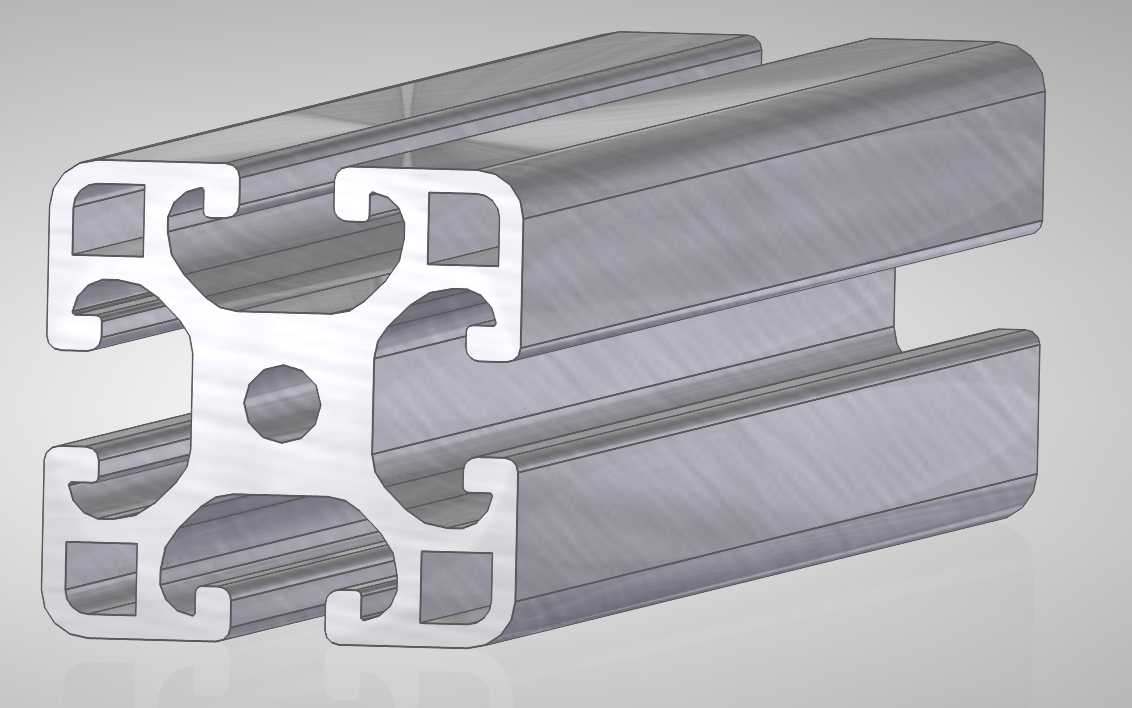

做设备机架选型的时候，40系列铝型材永远是绕不开的选型项，这款40×40截面的槽式铝型材，是轻载自动化设备、工作台架、防护围栏场景里应用占比最高的规格之一。先从安装边界说，截面外轮廓严格控制在40mm见方，不管是做单立柱支撑还是多型材拼接的框架网格，相邻型材的拼接面完全齐平，不会出现截面错位导致的外护板安装缝隙不均问题，四个端面的T型槽开口尺寸统一，配套的标准T型螺栓、滑块螺母可以直接卡入槽内，不需要额外做攻丝或者焊接预处理，现场装配的时候只需要内六角扳手就能完成框架拼接，后期改型调整的时候只需要松开紧固件就能重新排布构件位置，比焊接钢结构的改造成本低很多。从截面结构设计来看，中心的通孔是为了减轻型材自身重量，同时预留了穿线空间，设备的传感器线缆、气管可以直接从型材内腔走线，不用额外外挂线槽，让设备外观更整洁，也能避免线缆被外部构件剐蹭破损。四个角的槽位做了圆弧过渡处理，没有尖锐的直角棱边，装配的时候不会划伤操作人员，也能减少应力集中导致的型材受力开裂问题。日常选型里，这款型材常用在3D打印机的框架搭建、小型输送线的侧边支撑、车间工位工作台的立柱、设备安全防护栏的横竖梁，单根型材的垂直静载能力足够支撑轻载的气动元件、传感器、小型工装夹具，拼接成矩形框架之后，整体抗扭性能可以满足大部分低速自动化设备的刚度要求，不会出现运行过程中框架晃动导致的定位精度偏差。做三维建模的时候，这个型材的截面轮廓需要严格匹配槽口尺寸、中心孔位置、壁厚参数，不然导出工程图加工的时候，会出现配套端盖、角件无法装配的问题，尤其是槽口的内凹尺寸，要是建模的时候尺寸偏差超过0.2mm，标准的紧固件就没法顺利卡入槽内，现场装配的时候只能临时修磨，耽误项目进度。另外这款型材的端面可以配套专用的端盖封盖，既美观又能防止灰尘、切削液进入型材内腔，长时间使用也不会出现内腔积屑难以清理的问题，在有少量切削液飞溅的机床上料工位架上应用的时候，这个特性的实用性非常突出。
